Реферат



% 85039

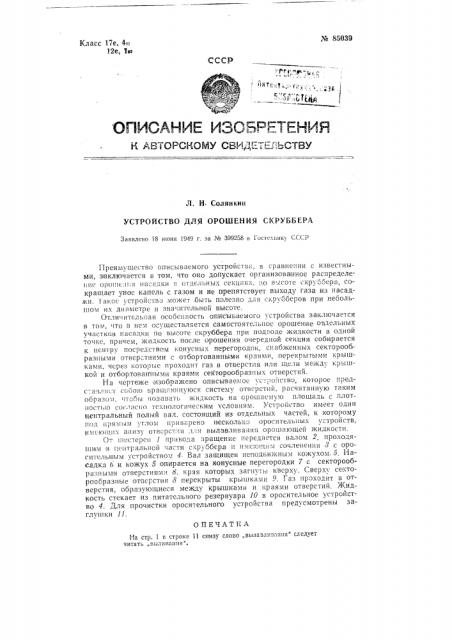

Класс 17е, 4.

12е, Ь ;ССР

0Г!ИОР1(НИЕ H>Q!=!Pggygyg

И АВТОРСИОМУ СЕКДЫ1=Г.:,ЬСТВУ

Л. Н Солянкин

УСТРОЙСТВО ДЛЯ ОРОШЕИИЯ СКРУББЕРА

Заявлено 18 июня 1949 г. за Хя 399258 в Гостехнику СССР

Преимушество описываемого устройства, в сравнении с известнымл, заключается в том, что оно допускает организова!Нное распределе-! ие оро!Н(-;!1:1! Иа . адки в Отдельных секция.<, по в.!соте скруооера, сокращает унос капель с газом и не п!репятствует выходу газа из насад-!

Ки. 1 акое устрой!сз!во может Оыть полезно Для скрубберов при небольшом их диаметре и значительной высоте, Отли1ителы::,ая особенность описываемого устройств!а заключается в том, что в нем осуществляется самостоятельное орошение отдельных участков насадки по высоте скруббера при подводе жидкости в одной точке, причем, н(идкость после орошения очередной секции собирается к центру посредством конусных перегородок, снабженных секторообразными Отверстиями с отбортованными краями, перекрытыми крышками, через которые проходит газ в отверстия или щели между крышкой и отбортова1гными краями секторообразных отверстий.

На чертеже !изображено описываемое у ;;,!Ойство, которое предс-.а:1л!1(т собою ьращ»ющуюся систему отверстий, расчитанную таким обоазо.;1, чтобы по!1ават! жидкость на ороцгаемую площадь с плот!

11ост! 1О со! . !Ис !1О Г(х1!Ологи чески!м условия м. Устрой(ТВо имеет Один центральный полый вал, состоящий из отдельных частей, к которому под iiрямым углом приварено несколько оросительных устро!(стаяв, ИМС!О ЦИХ ВНИЗУ ОТВЕРСгИЯ ДЛЯ ВЫЛаВЛИВ»1нil ОРОШЬПОЩСй жИДКОСтИ.

О- шестерен 1 привода зращенис передается валом 2, проходя1цим в центральной части с:<руббера и име;oùII.,I сочленения 8 с оросительным устройством 4 Вал зашищен неподьижным кожухом, э. Насадка 6 и кожух 5 опирается HB конусные перегородки 7 с секторообра I!I I_#_IH отверстиями о, края которых загнуты кверху. Сверху се!ктороосразные отверстия 8 перекрыты крышками 9. Газ проходит в от.верстия, образующиеся между крышками и краями отверстий, )Кидкость стекает из питательного резервуара 10 в оросительное устройство 4. Для прочистки оросительного устройства предусмотрены заглушки 11.

ОПЕЧАТКА

На стр. 1 г, строке 11 сг!изу слово „вылавливания" следует читать „Вылинапия № 85039

Предме изобретения

l. Устройство для орошения скруббера посредством вращающихся резервуаров с отверстиями, отличающееся тем, что производится орошение отдельно каждого участка насадки по высоте скруббера при общем для всех участков питания оросительном устройстве в верхней части скруббера и при общем приводе для оросителей всех участков насадки через вал, состоящий из отдельных частей, пропущенных в кожухе через насадку, и заианчивающиися вверху питательньщ резервуаром и шестерней приводного механизма.

2. Форма выполнения устройства по п, 1, отл и ч а ю щ а я с я тем, что скруббер делится по высоте на о дельные орошаемые участки насадки посредством ионусных перегородок с опущенными вниз вершинам и, в которых сделаны секторообразные отверстия с загнутыми вверх краями, перекрытые крышками, через которые проходит газ в отверстия или щели между крышкой и отогнутыми края ми секторообразных отверстий.
