Реферат



Союз Советских

Соцналнстнчвекнх

Реепубпнк

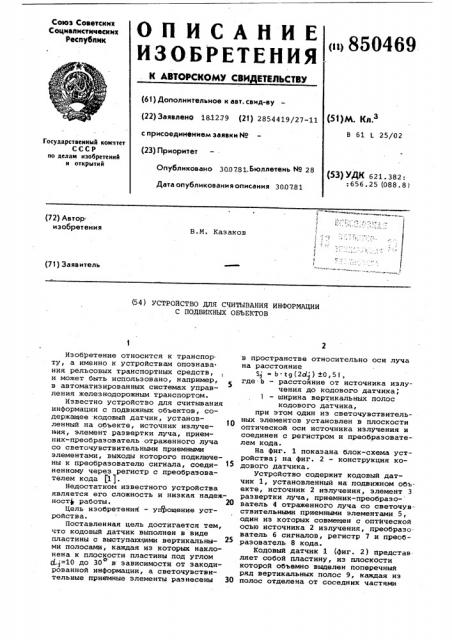

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ

< ) 850469 (6!) Дополнительное к авт. свид-ву (22) Заявлено 181279 (2!) 2854419/27-11 с присоединением заявки ¹ (23) Приоритет

Опубликовано 300781.Бкзллетеиь № 28

Дата опубликования описания 300781 (53)M. Кл.з

В 61 L 25/02

Государственный комнтет

СССР по делам изобретений н открытий (53) УДК 621.382:

: 656 . 25 (088. 8 ) (72) Автор изобретения

:-l

В.M. Казаков (7!) Заявитель (54) УстРОйство для считывлния инфОрмдции

С ПОДВИ>(НЫХ ОБЪЕКТОВ

Изобретение относится к транспор ту, а именно к устройствам опознава ния рельсовых транспортных средств, и может быть использовано, например, в автоматизированных системах управления железнодорожным транспортом.

Известно устройство для считывания информации с подвижных объектов, содержащее кодовый датчик, установленный на объекте, источник излучения, элемент развертки луча, приемник-преобразователь отраженного луча со светочувствительными приемными элементами, выходы которого подключены к преобразователю сигнала, соединенному через регистр с преобразователем кода (11.

Недостатком известного устройства является его сложность и низкая надежностф работы. 20

Цель изобретения — утфощение устройства.

Поставленная цель достигается тем, что кодовый датчик выполнен в виде пластины с выступающими вертикальными полосами, каждая из которых наклонена к плоскости пластины под углом

0(.>=10 до 30 в зависимости от закодированной информации, а светочувствительные приемные элементы разнесены 30 в пространстве относительно оси луча на расстояние

= b tg(2d>) +0,51, где.b — расстояние от источника излучения до кодового датчика, 1 — ширина вертикальных полос кодового датчика, при этом один иэ светочувствительных элементов установлен в плоскости оптической оси источника излучения и соединен с регистром и преобразователем кода.

На фиг. 1 показана блок-схема устройства; на фиг. 2 — конструкция кодового датчика.

Устройство содержит кодовый датчик 1, установленный на подвижном объекте, источник 2 излучения, элемент 3 развертки луча, приемник-преобразователь 4 отраженного луча со светочувствительными приемными элементами 5, один из которых совмещен с оптической осью источника 2 излучения, преобразо ватель 6 сигналов, регистр 7 и преобразователь 8 кода.

Кодовый датчик 1 (фиг. 2) представляет собой пластину, иэ плоскости которой объемно выделен поперечный ряд вертикальных полос 9, каждая иэ полос отделена от соседних частями

850469

15 плоскости пластины и наклонена к плоскости пластины под определенным углом сК .

Носителем информации служит вертикальная полоса 9, угол наклона at которой находится в однозначном соответствии с символом информации.

Источник 2 излучения испускает видимый или инфракрасный спектр.

Элемент 3 развертки луча используется для развертывания луча источника излучения в вертикальную полосКу.

Приемник-преобразователь 4 отраженного луча предназначен для преобразования отраженного луча в электрический сигнал и его усиления, причем светочувствительные элементы

его разнесены в пространстве относительно оси луча на расстояние

5 :=. Ь сд (2d ) «+0,51, где Ь вЂ” расстояние от источника из- ® лучения (оси луча) до кодового датчика, 1 — ширина носителя информации кодового датчика.

Это позволяет принимать только свой символ закодированной информа25 ции. Выходы приемника-преобразователя отраженного луча соединены сигналами "0" — "9" со входами преобразователя 6 сигнала, предназначенного для преобразования электрического сигнала в параллельный двоично-десятичный код. Регистр 7 служит для фиксации параллельного кода и подключен к преобразователю 8 кода, который предназначен для преобразования параллельного кода в последовательНый

УстрОйство работает следующим образом.

При прохождении кодовым датчиком 40

1 развернутого луча источника 2 излучения отраженный луч от поверхности полосы 9 кодового датчика 1 попадает на светочувствительный элемент приемника-преобразователя отраженного луча 4. На соответствующей шине появляется сигнал, который преобразуется в параллельный двоично-десятичный код в преобразователе 6 сигнала и фиксируется в регистре 7. Съем зафиксированного кода для последующего заполнения ячеек регистра информацией и синхронность работы устройства происходит по сигналу с элемента 5, так как следующая за носителем информации часть плоскости кодового датчика отражает луч источника излучения в направлении его падения. Код с регистра 7 поступает в преобразователь кода 8, где происходит преобразование его в код, удобный для передачи по линии связи на печать, либо в запоминающее устройство ЭВИ.

Формула изобретения

Устройство для считывания информации с подвижных объектов, содержащее кодовый датчик, установленный на объекте, источник излучения, элемент развертки луча, приемник-преобразователь отраженного луча со светочувствительными приемными элемен та1ли, выходы которого подключены к преобразователю сигнала, соединенному через регистр с преобразователем кода, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства, кодовый датчик выполнен в виде пластины с выступающими вертикальными полосами, каждая из которых наклонена к плоскости пластины под углом с(.,.= 10 до 30 в зависимости от закодированной информации, а светочувствительные приемные элементы разнесены в пространстве относительно луча на расстояние

5 = + (4>)+OSe, где Ь вЂ” расстояние от источника излучения до кодового датчика, I — ширина вертикальных полос кодового датчика, при этом один из светочувствительных элементов установлен в плоскости . оптической оси источника излучения и соединен с регистром и преобразователем кода.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 470426, кл. В 61 L 25/02, 1972.

850469

Рис. 1

304 ИФ гу М гК Пе и и N 17 3% И

Фие. 8
