Нож опускного колодца
Иллюстрации
Реферат

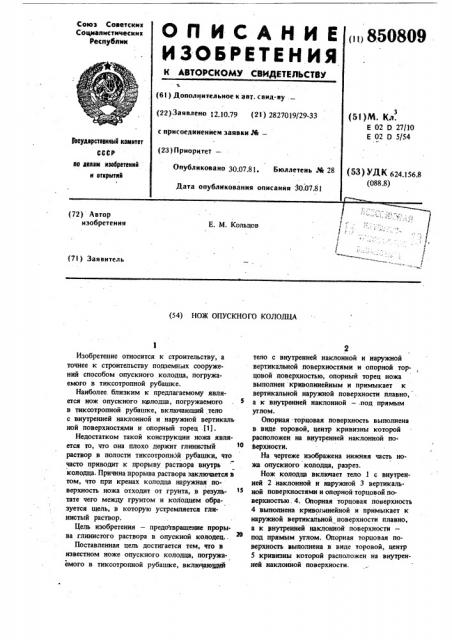

О П И С А Н И Е,S5OSO9
ИЗОБРЕТЕНИЯ
Союз Советсних
Соцзеалистичесиих
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Лополнительиое к авт. саид-ву . (22)Заявлено 12.)0.79 (21) 2827019/29-33 с присоединением заявки М (23)Приоритет (51)M. Кл.
Е 02 0 27/10
Е 02 Р 5/54 зооударственный ковтитет
СССР
Опубликовано 30.07.81. Бюллетень Ле 28 но делан изобретений и открытий (53) УДК 624.156.8 (088.8) Л,ата опубликования описаиея 30.07.81,с;
i (72) Автор изобретения
Е. М. Кольцов
P
$
1 (7l ) Заявитель (54) НОЖ ОПУСКНОГО КОЛОДЦА
Изобретение относится к строительству, а точнее к строительству подземных сооружений способом опускного колодца, погружаемого в тиксотропной рубашке.
Наиболее. близким к предлагаемому является нож опускного колодца, погружаемого в тиксотропной рубашке, включающий тело с внутренней наклонной и наружной вертикаль. ной поверхностями и опорный торец 11).
Недостатком такой конструкции ножа является то, что она плохо держит глинистый раствор в полости тиксотропной рубашки, что часто приводит к прорыву раствора внутрь колодца. Причина прорыва раствора заключается в том, что при кренах колодца наружная поверхность ножа отходит от грунта, в результате чего между грунтом и колодцем образуется щель, в которую устремляется глинистый раствор.
Цель изобретения — предсйвращение прорыва глинистого раствора в опускной колодец..
Поставленная цель достигается тем, что в известном ноже опускного колодца, погружаемого в тиксотропной рубашке, включающцй
2 тело с внутренней наклонной и наружной вертикальной поверхностями и опорной торцовой поверхностью, опорный торец ножа выполнен криволинейным и примыкает к вертикальной наружной поверхности плавно, а к внутренней наклонной — .под прямым углом.
Опорная торцовая поверхность выполнена в виде торовой, центр кривизны которой расположен на внутренней наклонной поверхности.
На чертеже изображена нижняя часть ножа опускного колодца, разрез.
Нож колодца включает тело 1 с внутренней 2 наклонной и наружной 3 вертикальной поверхностями и опорной торцовой поверхностью. 4, Опорная торцовая поверхность
4 выполнена криволинейной и примыкает к наружной вертикальной поверхности плавно, а к внутренней наклонной поверхности— под прямым углом. Опорная торцовая поверхность выполнена в виде торовой, центр
5 кривизны которой расположен на внутренней наклонной поверхности.
850809
ВНИИПИ Заказ 6265/39 Тираж 693 Подписное
Филиал ППП "Патент" r.Ó . жгород, ул.Проектная, 4
При криволинейной форме ножа при крепах колодпв происходит скольжение то в пов вои ерхности по грунту, контакт между опо -, .ной торцовой поверхностью ножа и грунтом не нарушается и щель, по которой вытекал бы тиксотропный раствор, не образуется. Поворот ножа при кренах происходит как бы в шарнире. г
Зона уплотненного грунта, образующегоел на контакте торовой поверхности с г том, ва а дополнительно уменьшает вероятность ™м„ о оры- раствора. Чтобы эта зона не разрушалась полностью при разработке грунта в колодце, она должна быть несколько сдвинута к наружной стороне ножа.
Исходя иэ этого, ось торовой поверхности располагают на внутренней наклони оннои поверхности ножа.
В результате применения ножа с торовой поверхностью исключаются прорывы тиксотропного раствора, что сокращает объем потребляемого раствора и стабилизирует условия погружения колодцев.
Формула изобретения
1. Нож о ск пу ного колодца, погружаемого в тиксотропной рубашке, включающий с вн тело утреннеи наклонной и наружной ой вертии торцовой кальной поверхностями и опорной то
1 поверхностью, о т л и ч а ю щ я ющинся тем что; с целью предотвращения прорыва тнксотропного раствора в опускной колодец, О опорная торцовая поверхность ножа выполнена коиволине" йной и примыкает к на ве и рт кальнои поверхности плавн ои о, а к внутренней наклонной поверхности — р— под прямым углом.
15 2. Нож опускно го колодца по и, 1, о тличаю шийся тем, что опорная торвиде торовой, цовая поверхность выполнена в в е центр кривизны которой расположен на внутренней наклонной поверхности.
2О Источники информации, ппинятые во о внимание при экспертизе
1. Бай цур А. И. Опускные колодцы. Киев, "Будивельник", 1972, с. 120, рис, 40.
