Стыковое соединение отправочныхэлементов металлической стропиль-ной фермы

Стыковое соединение отправочныхэлементов металлической стропиль-ной фермы

Иллюстрации

Показать все

Реферат

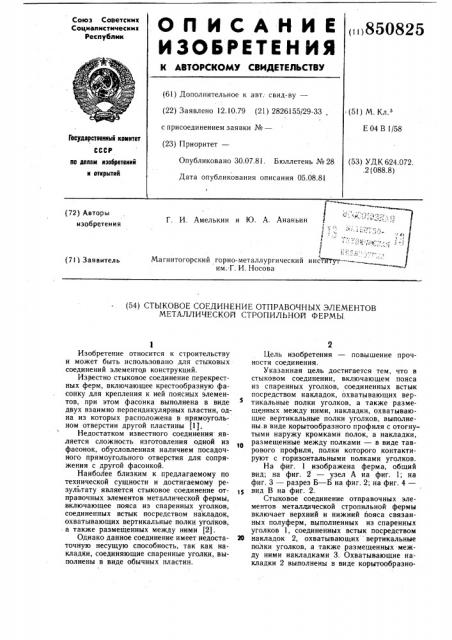

Оп ИСАНИЕ

ИЗЬБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()850825 (61) Дополнительное к авт; свид-ву— (22) Заявлено 12.10.79 (21) 2826155/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

Е 04 В 1/58

Гасударстеенный камнтет

Опубликовано 30.07.81. Бюллетень № 28

Дата опубликования описания 05.08.81 (53) УДК 624.072..2 (088.8) на делам нзабретен»»

» аткрмтнй

ГГ. И. Амелькин и 1О. А. Ан а н ьи н - " "" - "- - . 3

1.: ; ;.- у";

;:.::- -.::1

1 .-.-,, .„/

Магнитогорский горно-металлургический инстИТут-----= т им. Г. И. Носова (72) Авторы изобретения (71 Заявитель (54) СТЫКОВОЕ СОЕДИНЕНИЕ ОТПРАВОЧНЫХ ЭЛЕМЕНТОВ

МЕТАЛЛИЧЕСКОЙ СТРОПИЛЬНОЙ ФЕРМЫ.

Изобретение относится к строительству и может быть использовано для стыковых соединений элементов конструкций.

Известно стыковое соединение перекрестных ферм, включающее крестообразную фасонку для крепления к ней поясных элементов, при этом фасонка выполнена в виде двух взаимно перпендикулярных пластин, одна из которых расположена в прямоугольном отверстии другой пластины (1).

Недостатком известного соединения является сложность изготовления одной из фаеонок, обусловленная наличием посадочного прямоугольного отверстия для сопряжения с другой фасонкой.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является стыковое соединение отправочных элементов металлической фермы, включающее пояса из спаренных уголков, соединенных встык посредством накладок, охватывающих вертикальные полки уголков, а также размещенных между ними (2).

Однако данное соединение имеет недостаточную несущую способность, так как накладни, соединяющие спаренные уголки, выполнены в виде обычных пластин.

Цель изобретения — повышение прочности соединения.

Указанная цель достигается тем, что в стыковом соединении, включающем пояса из спаренных уголков, соединенных встык посредством накладок, охватывающих вертикальные полки уголков, а также размещенных между ними, накладки, охватывающие вертикальные полки уголков, выполнены в виде корытообразного профиля с отогнутыми наружу кромками полок, а накладки, 10 размещенные между полками — в виде таврового профиля, полки которого контактируют с горизонтальными полками уголков.

На фиг. 1 изображена ферма, общий вид; на фиг. 2 — узел А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 2; на фиг. 4— вид В на фиг. 2.

Стыковое соединение отправочных элементов металлической стропильной фермы включает верхний и нижний йояса связанных полуферм, выполненных из спаренных уголков 1, соединенных встык посредством

20 ннааккллааддоок к 22, охватывающих вертикальные полки уголков, а также размещенных между ними накладками 3. Охватывающие накладки 2 выполнены в виде корытообразно850825 го профиля с отогнутыми наружу кромками 4, а накладки 3, размещенные между вертикальными полками уголков 1, выполнены в виде таврового профиля, полки 5 которого контактируют с горизонтальными полками уголков. Полки уголков 1 и накладки 2 и 3 имеют отверстия под крепежные болты 6.

Соединение поясов полуферм производится следующим образом.

Торцы уголков 1 на концах поясов двух полуферм совмещают навстречу один другому. Затем на концевые участки вертикальных полок уголков надевают накладку 2, а накладку 3 вставляют между уголками 1 со стороны горизонтальных полок. Отверстия в накладках 2 и 3 совмещают с отверстиями в полках стыкуемых уголков 1, после чего в отверстия вставляют болты 6 и накладки закрепляют к концевым участкам стыкуемых поясов фермы.

Данное изобретение позволяет повысить прочность соединения и снизить трудоемкость и стоимость работ по выполнению стыка.

Формула изобретения

Стыковое соединение отправочных элементов металлической стропильной фермы, включающее пояса из спаренных уголков, соединенных встык посредством накладок, охватывающих вертикальные полки уголков, а также размещенных между ними, отличающееся тем, что, с целью повышения прочности соединения, накладки, охватывающие вертикальные полки уголков, выполнены в виде корытообразного профиля с отогнутыми наружу кромками полок, а накладки, размещенные между полками — в виде таврового профиля, полки которого контактируют с горизонтальными полками уголков.

Источникй информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР го № 651100, кл. Е 04 В I 58, 1977.

2. Васильев А. А. «Металлические конст-, рукции». М., Стройиздат, 1979, с. 126 †1.

850825 фигУ

Составитель В. Калинов

Редактор М. Янович Техред А. Бойкас Корректор О. Билак

Заказ 6268/40 Тираж 765 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и о1 крытий

113035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгсрод, ул. Проектная, 4
