Вентилируемая стена
Иллюстрации
Реферат

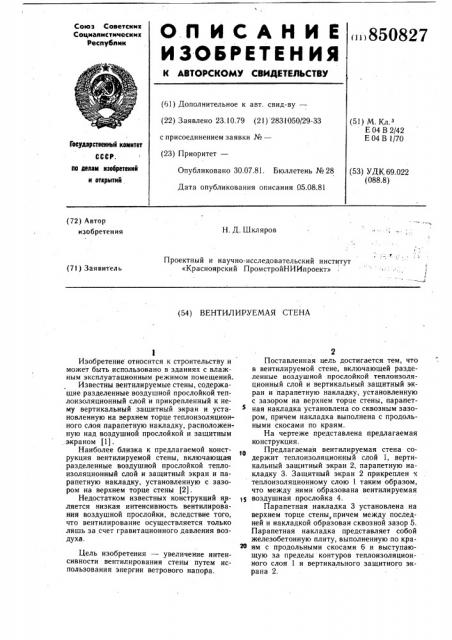

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистических
Реслублик (61) Дополнительное к авт. свид-ву— (22) Заявлено 23.10.79 (21) 2831050/29-33 (51) М. Кл.
Е 04 В 2/42
Е 04 В 1/70 с присоединением заявки №вЂ” (23) Приоритет—
Гоеударстееииый комитет
СССР.
Опубликовано 30.07.81. Бюллетень №28 (53) УДК.69.022 (088.8) по делам изобретений и открытий
Дата опубликования описания 05.08.81 (72) Автор изобретения
Н. Д. Шкляров
Проектный и научно-исследовательский институт
«Красноярский ПромстройНИИпроект» (71) Заявитель (54) ВЕНТИЛ ИРУЕМАЯ СТЕНА
Изобретение относится к строительству и может быть использовано в зданиях с влажным эксплуатационным режимом помещений.
Известны вентилируемые стены, содержащие разделенные воздушной прослойкой теплоизоляционный слой и прикрепленный к нему вертикальный защитный экран и установленную на верхнем торце теплоизоляционного слоя парапетную накладку, расположенную над воздушной прослойкой и защитным экраном (1) .
Наиболее близка к предлагаемой конструкция вентилируемой стены, включающая разделенные воздушной прослойкой теплоизоляционный слой и защитный экран и парапетную накладку, установленную с зазором на верхнем торце стены (2).
Недостатком известных конструкций является низкая интенсивность вентилирования воздушной прослойки, вследствие того, что вентилирование осуществляется только лишь за счет гравитационного давления воздуха.
Цель изобретения — увеличение интенсивности вентилирования стены путем использования энергии ветрового напора.
Поставленная цель достигается тем, что в вентилируемой стене, включающей разделенные воздушной прослойкой теплоизоляционный слой и вертикальный защитный экран и парапетную накладку, установленную с зазором на верхнем торце стены, парапетная накладка установлена со сквозным зазором, причем накладка выполнена с продольными скосами по краям.
На чертеже представлена предлагаемая конструкция.
Предлагаемая вентилируемая стена содержит теплоизоляционный слой 1, вертикальный защитный экран 2, парапетную накладку 3. Защитный экран 2 прикреплен к теплоизоляционному слою 1 таким образом, что между ними образована вентилируемая воздушная прослойка 4.
Парапетная накладка 3 установлена на верхнем торце стены, причем между последней и накладкой образован сквозной зазор 5.
Парапетная накладка представляет собой железобетонную плиту, выполненную по кра20 ям с продольными скосами 6 и выступающую за пределы контуров теплоизоляционного слоя 1 и вертикального защитного экрана 2.
850827
Формула изобретения
Составитель Е. Чернявская
Редактор М. Янович Техред А. Бойкас Корректор О. Билак
Заказ 6268/40 Тираж 765 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
При эксплуатации предлагаемой стены вентилирование воздушной прослойки 4 осуществляется не только за счет гравитационного давления воздуха, но и за счет энергии ветрового напора. Практически при любом направлении ветра над воздушной прослойкой 4 в плоскости, перпендикулярной ей, образуется воздушный поток. Поскольку скорость потока воздуха, образующегося в вентилируемой воздушной прослойке за счет гравитационного давления воздуха, как правило, ниже чем скорость воздушного потока, 10 перпендикулярного этой прослойке, то за счет перепада давлений в потоках организуется дополнительный подсос воздуха из воздуш— ной прослойки. Подсасываюшее действие движущегося через зазор воздуха увеличивается благодаря наличию на нижней поверхности накладки 3 скосов 6, поскольку эти скосы увеличивают скорость воздушного потока над вентилируемой воздушной прослойкой 4. Парапетная накладка 3 и вертикальный защитный экран 2 защищают ограждающий элемент от попадания на него атмосферных осадков, а вентилирование воздушной прослойки 4 обеспечивает отвод влаги из теплоизоляционного слоя, попавшей в него из влажного помещения.
Эффективность предлагаемого решения обусловлена тем, что благодаря увеличению интенсивности вентилирования воздушной
4 прослойки происходит более быстрое высыхание теплоизоляционного слоя и в конечном итоге улучшаются его теплоизоляционные свойства и повышается долговечность.
Вентилируемая стена, включающая разделенные воздушной прослойкой теплоизоляционный слой и защитный экран и парапетную накладку, установленную с зазором на верхнем торце стены, отличающаяся тем, что, с целью повышения интенсивности вентилирования путем использования ветрового напора, парапетная накладка установлена со сквозным зазором, причем накладка с нижней стороны имеет по краям продольные скосы.
Источники информации, принятые во внимание при экспертизе
1. Конструкции стен из железобетонных панелей и эффективных теплоизоляционных материалов с обшивкой из профилированного стального листа для цехов с влажным режимом 5КБ — СП вЂ” 3. Красноярский Промстройпроект, 1975.
2. Стены промышленных зданий с влажным режимом эксплуатации. Обзор зарубежного опыта строительства. ЦИНИС, 1977, с. 19.
