Реферат

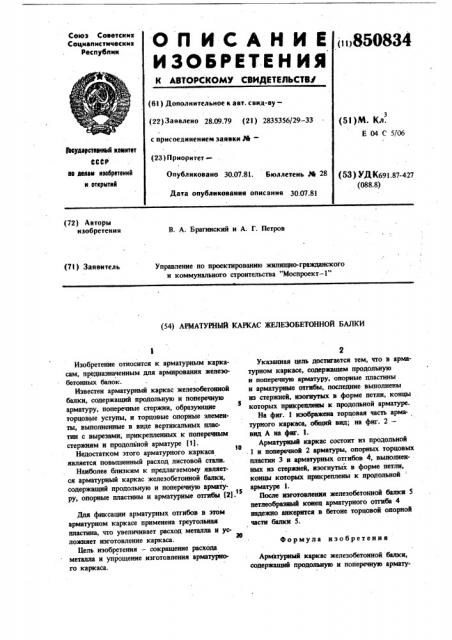

ОП ИКАНИЕ

ИЗО6РЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соаетсиик

Социалистических

Республик >850834 (6l ) Дополнительное к авт. саид-ву(22) Заявлено 28.09.79 (21) 2835356/29 — ЗЗ с присоединением заявки,рм— (53)M. Кл.

Е 04 С 5/06

)Ьеудврстввнаый комитат

СССР ае дедам нэворвтвнкй и открытий (23 ) Приоритет—

Опубликовано 30.07.81. Бюллетень М 28

Дата опубликования описания 30.07.81 (53) УД К691.87-427 (088.8) (72) Авторы изобретения

В. А; Брагинский и А. Г. Петров (71) Заявитель управление по проектированию жилищно-гражданского и коммунального строительства "Моспроект — 1" (54) АРМАТУРНЫЙ КАРКАС ЖЕЛЕЗОБЕТОННОЙ БАЛКИ

Изобретение относится к арматурным каркасам, предназначенным для армировання железобетонных балок.

Известен арматурный каркас железобетонной балки, содержащий продольную и поперечную арматуру, поперечные стержни, образующие

3 торцовые уступы, и торцовые опорные элементът, выполненные в виде вертикальных нластин с вырезами, прикрепленных к поперечным стержням и продольной арматуре (1).

Недостатком этого арматурного каркаса является повышенный расход листовой стали.

Наиболее близким к предлагаемому является арматурный каркас железобетонной балки, содержащий продольную и поперечную армату15 ру, опорные пластины и арматурные отгибы т2).

Для фиксации арматурных отгибов в этом арматурном каркасе применена треугольная пластина что увеличивает расход металла н ус7

20 ложняет изготовление каркаса.

Цель изобретения — сокращение расхода металла н упрощение изготовления арматурного каркаса.

Указанная цель достигается тем, что в арматурном каркасе, содержащем продольную и поперечную арматуру, опорные пластины и арматурные оттибы, последние выполнены из стержнем, изогнутых в форме петли, концы которых прикреплены к продольной арматуре.

На фиг. 1 изображена торцовая часть арматурного каркаса, общий вид; на фнг. 2— вид А на фиг. 1.

Арматурный каркас состоит из продольной

1 и поперечной 2 арматурът, опорных торцовых пластин 3 и арматурных отгибов 4, выполненных из стержней, изогнутых в форме петли, концы которых прикреплены к продольной арматуре 1.

После изготовления железобетотптой балки 5 петлеобразиый конец арматурного отптба 4 надежно анкерится в бетоне торцовой опорной части балки 5.

Формула изобретения

Арматурный каркас железобетонной балки, содержиций продолъиую н поперечную армату850834

3 ру, опорные пластины и арматурные отгибы, отличающийся тем, что, с целью сокращения расхода металла и упрощения изготовления, арматурные отгнбы выполнены нз стержней, изогнутых в форме петли, концы которых прикреплены к продольной арматуре.

Источники информации,. принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке

N 2740586/33, кл. Е 04 С 5/06, 23.03.79.

2. Авторское свидетельство CCCP У 323527, кл, Е 04 С 5/00, 1969.
