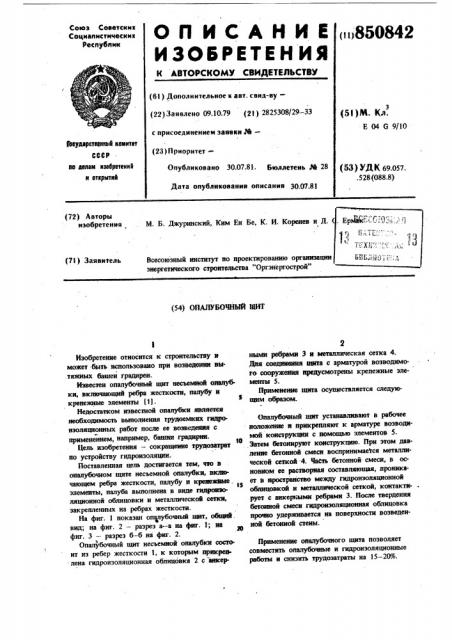

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советск их

Социалистических

Республик

E 04 G 9/10

3Ъеударатаанный кеинтат

СССР ао делам нзебратенн1 н еткрытнй

Опубликовано 30.07.81. Бюллетень М 28 (53) УДК 69.057.. 528 (088.8) Дата опубликования описания 30.07,81 (72) Авторы изобретения . M. Б, Джуринский, Кнм Ен Be, К. И. Коренев н Д. (7l) Заявитель

Всесоюзный институт но проектированию организации энергетического строительства "Оргэнергострой" (54) ОПАЛУБОЧНЫЙ ЩИТ

Изобретение относится к строительству» может быль использовано при возведении вы.тяжных башен градирен.

Известен опалубочиый щит несъеьптой опалубки, включающий ребра жесткости, палубу и крепежные элементы (1)Недостатком известной опалубки является необходимость выполнения трудоемких гидроизоляционных работ носле ее возведения с применением, например, башни градирни.

Цель изобретения — сокращение трудозатрат по устройству гидроизоляцнн.

Поставленная цель достигается тем, что в опалубочном щите несъемной опалубки, включающем ребра жесткости, палубу и кренвжйие элементы, палуба выполнена в виде гидроизоляцнонной облицовки и металлической сетки, закрепленных на ребрах жесткости.

На фиг. 1 показан опалубочный щит, общий. вид; на фиг. 2 — разрез а — а на фиг. 1; на фнг. 3 — разрез б-б на фиг. 2.

Опалубочный щит несъемиой опалубки состоит нэ ребер жесткости 1, к которым прикяеплена гндронзоляцнонная облицовка 2 с анкер.

2 ными ребрами 3 и металлическая сетка 4.

Дпя соединения щита с арматурой возводимого сооружения предусмотрены крепежные элементы 5.

Применение щита осуществляется следуюцтим образом.

Опалубочный щит устанавливают в рабочее положение и прикрепляют к арматуре возводимой конструкции с помснцью элементов 5.

Затем бетонируют конструкцию. При этом давление бетонкой смеси воспринимается металлической сепсой 4. Частьь бетонной смеси, в основном ее раствориая составляющая, проникает s пространство между гидронэоляцнонной облицовкой н металлической сеткой, контакти- . рует с анкерами ребрами 3. После твердения бетотатой смеси гидроизоляциониая облицовка прочно удерживается на поверхности возведенной бетонной creme.

Применение оналубочного шита позволяет совмесппь опалубожые и гидроизоляцнонные работы и снизить трудозатраты на 15 — 20%.

850842 4 в виде гидроиэоляционной облицовки и металлической сетки, закрепленных на ребрах жесткости.

Опалубочный щит несьемной опалубки для возведения гидротехнических сооружений, включающий ребра жесткости, палубу и крепежные элементы, отличающийся тем, что, с целью сокращения трудозатрат по устройству гндроизоляции, его палуба выполнена

Составитель В. Рудой

Техред А. Бабинец

Редактор М. Янович

Корректор А.Гриценко

Тираж 765 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Заказ 6269/41

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Формула изобретения

Источники информации, принятые во внимание при экспертизе

1. Заявка ФРГ Р 1759050, кл. 37 В 2/50, 1972.
