Система регулирования атмосферно-го деаэратора

Система регулирования атмосферно-го деаэратора

Иллюстрации

Показать все

Реферат

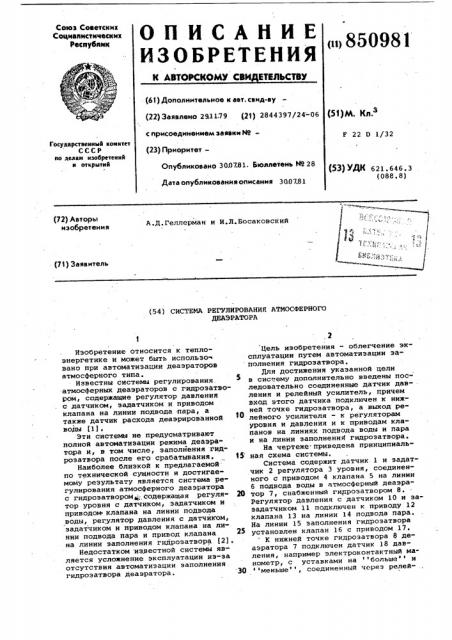

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ к летовскомю сви итильста

Союз Советских

Социалисткчвскнх

Рвслублнк с прнсовдинвнмвм заявки МF D 1/32

Государственный комитет

СССР ио делам изобретений и открытий (23) Приорктвт—

Опубликовано 3007.81. Бюллвтвнь Hо 28

Дата опубликования описания 300781 (53) УДК 621.646.3 (088.8) (22) Авторы изобретения

А.Д.Геллерман и И.Л.Босаковский (71) Заявитель (54) СИСТЕМА РЕГУЛИРОВАНИЯ АТМОСФЕРНОГО

ДЕАЭРАТОРА

Цель изобретения — облегчение эксплуатации путем автоматизации заполнения гидрозатвора.

Для достижения указанной цели в систему дополнительно введены последовательно соединенные датчик дав-ления и релейный усилитель, причем вход этого датчика подключен к нижней точке гидрозатвора, а выход ре10 лейного усилителя - к регуляторам уровня и давления и к приводам клапанов на линиях подвода воды и пара и на линии заполнения гидрозатвора.

На чертеже. приведена принципиаль15 иая схема системы.

Система содержит датчик 1 и эадатчик 2 регулятора 3 уровня, соединенного с приводом 4 клапана 5 на линии

6 подвода воды в атмосферный деаэра20 тор 7, снабженный гидрозатвором 8.

Регулятор давления с датчиком 10 и заэадатчиком 11 подключен х приводу 12 клапана 13 на линии 14 подвода пара.

На ликии 15 заполнения гидрозатвора установлен клапан 16 с приводом 17.

К нижней точке гидрозатвора 8 деаэратора 7 подключен датчик 18 давления, например электроконтактный манометр, с уставками на больше и

30 меньше, соединенный через релейИзобретение относится к теплоэнергетике и может быть испольэо вано при автоматизации деазраторов атмосферного типа.

Известны системы регулирования. атмосферных деаэраторов с гидрозатвором, содержащие регулятор давления с датчиком, эадатчиком и приводом клапана на линии подвода пара, а также датчик расхода деаэрированной воды (l ) .

Эти системы не предусматривают полной автоматизации режима деаэратора и, в том числе, заполнения гидрозатвора после его срабатывания °

Наиболее близкой к предлагаемой по технической сущности и достигаемому результату является система регулирования атмосферного деаэратора с гидрозатвором„:: содержащая регулятор уровня с датчиком, задатчиком и приводом клапана на линии подвода воды, регулятор давления с датчиком, задатчиком и приводом клапана на ли" нии подвода пара и привод клапана на линии заполнения гидрозатвора (2).

Недостатком .известной системы является усложнение эксплуатации из-за отсутствия автоматизации заполнения гидрозатвора деаэратора. (61) Дополннтвльнов к авт. сеид-ву (22) Заявлено 291179 (21) 2844397/24-06 (51) М. Кл.

850981 ный усилитель 19 с приводами 4 и 12 клапанов 5 и 13 регуляторов 3 и 9 уровня и давления, а также с приводом

17 клапана 16 на линии 15 заполнения гидрозатвора.

При рабочем давлении в деаэраторе

7 замкнутая уставка на больше цатчика 18 давления через усилитель

19 дает постоянный импульс на закрытие привода 17 клапана 16 на линии

15 заполнения гидрозатвора. При повышении давления и открытии гидрозат" вора 8 деаэратор 7 сообщается с атмосферой, датчик 18 давления размыкает уставку на больше и через релейный усилитель 19 закрывает приводами 4 и 12 клапаны 5 и 13, отклю- . чает воздействие регуляторов 3 и 9 на приводы 4 и 12.

При уменьшении давления в деаэраторе 7 и в нижней точке гидрозатвора до уставки меньше релейный усилитель 19 воздействует на открытие клапана 16 на линии 15 заполнения гидрозатвора 8 через привод 17. При заполнении гидрозатвора 8 и замыкании уставки на больще датчика

18 давления клапан 16 закрывается, отключается воздействие на закрытие клапанов 5 и 13 и восстанавливается воздействие регуляторов 3 и 9 на приводы 4 и 12.

Использование системы обеспечит автоматическое восстановление гидрозатвора и включение деаэратора в. работу без вмешательства персонала, что особенно важно при расширенной зоне обслуживания.

Формула изобретения

Система регулирования атмосферного деаэратора с гидрозатвором, со.держащая регулятор уровня с датчиком, задатчиком и приводом клапана на линии подвода воды, регулятор давления с датчиком, задатчиком и приводом клапана на линии подвода пара и привод клапана. на линии заполнения гидрозатвора, о т л и ч аю щ а я с я тем, что, с целью облегчения эксплуатации путем автоматизации заполнения гидрозатвора, в систему дополнительно вжедены последовательно соединенные датчик давления

2О и релейный усилитель, причем вход этого датчика подключен к нижней точке гидрозатвора, а выход релейного усилителя - к регуляторам уровня и давления и к приводам клапанов на линиях подвода воды и пара и на линии заполнения гидрозатвора..

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 313028, кл. F 22 D 11/00, 1970.

2. Мануйлов П.Н. Автоматизация тепловых процессов на электростан-циях. М., Энергия, 1970 с.244.

850981
