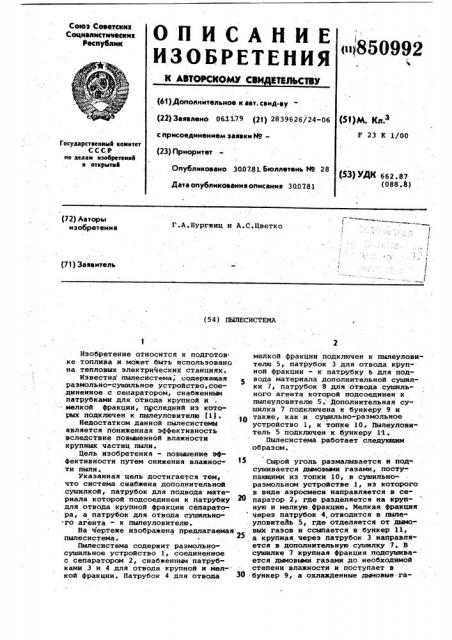

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ИТИЛЬСТВУ
Союз Советсннх
Социалистических
Республнк
1 он850992.4i
4 л .г: (61).Дополнительное к авт. свид-ey(22) Заявлено 0613Л9 (2f) 2839626/24 06 (53)м „„з
F 23 K 1/00 с присоединением замаки ЙоГосударственный комнтет
СССР но делам нзобретеннй н открытнй (23) Приоритет
Опубликовано 30A) 781. бюллетень 89 28 (5З) УДК 662.87 (088.8) Дата опубликования описания 300781 (72) Авторы изобретения
Г.A.Áóðãâèö и A.Ñ.Öâåòêî (71) Заявитель (54 ) ПЫЛЕСИС 1 ЕМА
Сырой уголь размалывается и подсушивается дымовыми газами, поступающими из топки 10, в сушильно» размольном устройстве 1, из которого
B виде аэросмеси направляется в се2О паратор 2, где разделяется на крупную и мелкую фракцию. Мелкая фракция через патрубок 4,отводится в пылеуловитеЛь 5, где отделяется от дымовых газов и ссыпается в бункер 11, а крупная через патрубок 3 направляется s дополнительную сушилку 7. В сушилке 7 крупная фракция подсушивается дымовьвни газами до необходимой степени влажности и поступает в
ЗО бункер 9, а охлажденные дымовые.гаИзобретение относится к подготов ке топлива и может быть использовано на тепловых электрических станциях.
Известна пылесистема, содержащая раэмольно-сушильное устройство,соединенное с сепаратором, снабженными патрубками для отвода крупной и мелкой фракции, последний иэ которых подключен к пылеуловителю (1).
Недостатком данной пылесистемы является пониженная эффективность вследствие повиаенной влажности крупных частиц пыли.
Цель изобретения — повышение эффективности путем снижения влажности пыли, Указанная цель достигается тем„ что система снабжена дополнительной . сушилкой, патрубок для подвода материала которой подсоединен к патрубку для отвода крупной фракции сепаратора, а патрубок для отвода сушильно-го агента - к пылеуловителю.
На чертеже изображена предлагаемая пылесистема.
Пылесистема содержит размольносушильное устройство 1, соединенное с сепаратором 2, снабженным патрубками 3 и 4 для отвода крупной и мелкой фракции. Патрубок 4 для отвода мелкой фракции подключен к пылеуловителю 5,. патрубок 3 для отвода крупной фракции - к патрубку 0 для подвода материала дополнительной сушилки 1, патрубок 8 для отвода сушильного агента которой подсоединен к пылеуловителю 5. Дополнительная сушилка 7 подключена к бункеру 9 и также, как и сушильно-размольное устройство 1, к топке 10 . Пылеуловитель 5 подключен к бункеру 11.
Пылесистема работает следующим образом.
850992
Формула изобретения
Составитель В.Круглянский
Редактор К.Лембак Техред Т.Маточка Корректор Н.Швыдкая
Эаказ 6296/48 Тираж 606 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д.4/5
Филиал ППП Патент, r.Óêãîðoä, ул.Проектная, 4 зы — на очистку от пыли в пылеуловитель 5.
Высушенные мелкая и крупная фракции пыли соответственно из бункеров
11 и 9 подается в топку 10 на сжигание.
Таким образом, предлагаемая пылесистема обеспечивает необходимую влажность как крупной, так и мелкой фракций пыли, что повышает ее эффективность.
Пылесистема, содержащая размольно-сушильное устройство, соединенное с сепаратором, снабженным патрубками для отвода крупной и мелкой фракции, последний из которых подключен к пылеуловителю, отличающаяся тем, что, с целью повышения эффективности путем снижения влажности пыли, система снабжена дополнительной сушилкой, патрубок для подвода материала которой подсоединен к патрубку для отвода крупной фракции сепаратора, а патрубок для отвода сушильного агента - к пылеуловителю.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
9 690246, кл. F 23 K 1/00, 1977 .
