Реферат



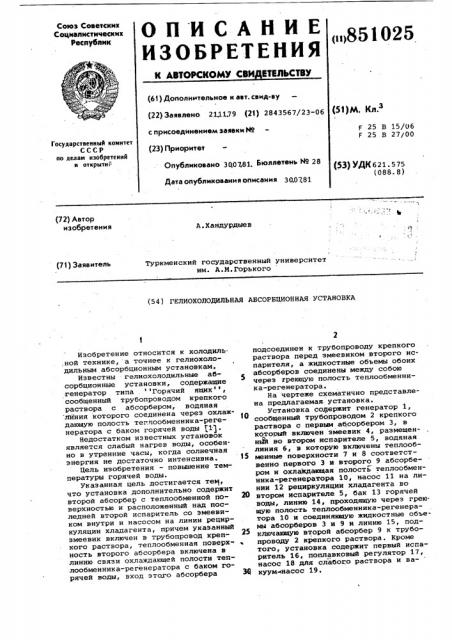

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ВТВЛЬСТВУ

Союз Советских

Социалистических

Реснублик (6! ) Дополнительное к авт. свид-ву (22) Заявлено 211179 (2!) 2843567/23-06 (51)hh. Кл. с присоединением заявки Но (23) Приоритет

F 25 В 15/06

F 25 В 27/00

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 300781, Бюллетень N9 28

Дата опубликования описания 300781 (53) УДК 621. 575 (088. 8) (72) Автор изобретения

A.ÕàHäÓðäûåâ

Туркменский государственный университет им. A.N. Горького (7 1 ) Заявитель (54) ГЕЛИОХОЛОДИЛЬНАЯ АБСОРБЦИОННАЯ УСТАНОВКА

Изобретение относится к холодиль ,ной технике, а точнее к гелиохолодильным абсорбционным установкам.

Известны гелиохолодильные абсорбционные установки, содержащие генератор типа Горячий ящик, сообщенный трубопроводом крепкого раствора с абсорбером, водяная Линия которого соединена через охлаждающую полость теглообменника-регенератора с баком горячей воды (1).

Недостатком известных установок является слабый нагрев воды, особенно в утренние часы, когда солнечная энергия не достаточно интенсивна. 15

Цель изобретения — повышение температуры горячей воды.

Указанная цель достигается тем, что установка дополнительно содержит второй абсорбер с теплообменной по- 20 верхностью и расположенный над последней второй испаритель со змеевиком внутри и насосом на линии рециркуляции хладагента, причем укаэанный змеевик включен в трубопровод креп" кого раствора, теплообменная поверхность второго абсорбера включена в линию связи охлаждающей полости тенлообменника-регенератора с баком горячей воды, вход этого абсорбера М подсоединен к трубопроводу крепкого раствора перед змеевиком второго испарителя, а жидкостные объемы обоих абсорберов соединены между собою через треющую полость теплообменника-регенератора.

На чертеже схематично представлена предлагаемая установка.

Установка содержит генератор 1, сообщенный трубопроводом 2 крепкого раствора с первым абсорбером 3, в который включен змеевик 4, размещеннйй во втором испарителе 5, водяная линия 6, в которую включены теплообменные поверхности 7 и 8 соответственно первого 3 и второго 9 абсорбером и охлаждающая полость теплообменника-регенератора 10, насос 11 на линии 12 рециркуляции хладагента во втором испарителе 5, бак 13 горячей всходы, линию 14, проходящую через греющую полость теплообменника-регенератора 10 и соединяющую жидкостные объемы абсорберов 3 и 9 и линию 15, подключающую второй абсорбер 9 к трубопроводу 2 крепкого раствора. Кроме того, установка содержит первый испаритель 16, поплавковый регулятор 17, насос 18 для слабого раствора и вакуум насос 19.

851025

Работа установки осуществляется следующим образом.

Насосом 18 нагнетают слабый раствор в генератор 1, на поверхности которого из раствора под действием солнечной энергии и окружающего воздуха удаляется часть хладагента (воды). Крепкий раствор сливаетоя в поплавковый регулятор 17 и отсюда по трубопроводу 2 частью направляется в первый абсорбер 3 через змеевик 4, размещенный во втором испарителе 5, а оставшейся частью — по линии 15 во второй абсорбер 9. В первом абсорбере 3 крепкий раствор орошает теплообменную поверхность 7, поглощая при этом пары хладагента, выделяющиеся в 15 первом испарителе 16. Выделяющаяся теплота абсорбции используется для первичного нагрева воды, проходящей внутри теплообменной поверхности 7.

Далее вода нагревается в теплообмен- зп нике регенераторе 10, а окончательный ее нагрев производится в теплообменной поверхиости 8 второго абсорбера

9 тепловой, выделяющейся при абсорбции паров хладагента крепким раствором, приходяшим сюда по линии 15.

Горячая вода с высокой температурой сливается в бак 13, откуда направляется к потребителям. Вследствие того, что абсорбция паров хладагента в абсорбере 9 происходит при высоком давлении, температура .образующегося слабого раствора сильно повышается, что дает воэможность получать горячую воду с температурой до 80 С.

Экономическая эффективность предлагаемой установки выражается в возможности производства горячей воды с высокой температурой и холода при использовании дешевой солнечной энергии.

Формула изобретения

Гелиохолодильная абсорбционная установка, содержащая генератор типа

"Горячий ящик", сообщенный трубопроводом крепкого раствора с абсорбером, водяная линия которого соединена через охлаждающую полость теплаобменника-регенератора с баком горячей воды, отличающаяся тем, что, с целью повышения температуры горячей воды, установка дополнительно содержит второй абсорбер с теплообменной поверхностью и расположенный над последней второй испаритель со змеевиком внутри и насосом на линии рециркуляции хладагента, причем указанный змеевик включен в трубопровод крепкого раствора, теплообменная поверхность второго абсорбера включена в линию связи охлаждающей полости теплообменника-регенератора с баком горячей воды, вход этого абсорбера подсоединен к трубопроводу крепкого раствора перед змеевиком второго испарителя, а жидкостные объемы обоих абсорберов соединены между собой через греющую полость теплообменника-регенератора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР Р 498458, кл. F 25 j3 15/06, 1976. (851025
