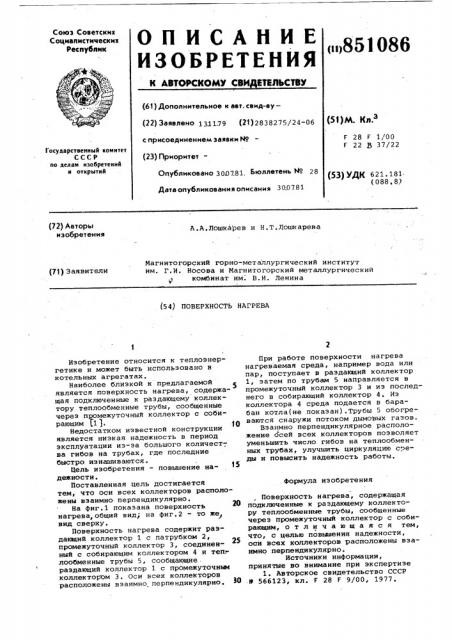

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик («) 851086

Afar (6f ) Дополнительное к ввт. свид-ву— (22) Заявлено 131179 (21) 2838275/24-06 с присоединением заявки М (23) Приоритет—

Опубликовано 30щ781 Бюллетень М 28

Дате опубликования описания 300781 (5! )М. Кл.з

F 28 F 1/00

F 22 33 37/22

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 621 ° 181. (088.8) (72) Авторы изобретения

А,А.Ëîøêà åâ и Н.Т.Лошкарева

Магнитогорский горно-металлургический институт нм. Г.И. Носова и Магнитогорский металлургический комбинат им. В.И. Ленина (71) Заявители (54) ПОВЕРХНОСТЬ НАГРЕВА формула изобретения

Изобретение относится к теплоэнергетике и может быть использовано в котельных агрегатах.

Наиболее близкой к предлагаемой является поверхность нагрева, содержащая подключенные к раздающему коллектору теплообменные трубы, сообщенные через промежуточный коллектор с собирающим (1 ), f0

Недостатком известной конструкции является низкая надежность в период эксплуатации из-за большого количества гибов на трубах, где последние быстро изнашиваются.

Цель изобретения — повышение надежности.

Поставленная цель достигается тем, что оси всех коллекторов расположены взаимно-перпендикулярно.

На фиг.1 показана поверхность нагрева, общий вид на фиг.2 - то же вид сверху, Поверхность нагрева содержит раздающий коллектор 1 с патрубком 2, промежуточный коллектор 3, соединенный с собирающим коллектором 4 и теп лообменные трубы 5, сообщающие. раздающий коллектор 1 с промежуточньм коллектоРом 3. Оси всех коллекторов расположены взаимно перпендикулярно. з0

При работе поверхности нагрева нагреваемая среда, например вода или пар, поступает в раздающий коллектор

1, затем по трубам 5 направляется в промежуточный коллектор 3 и из последнего в собирающий коллектор 4. Из коллектора 4 среда подается в барабан котла(не показан). Трубы 5 обогреваются снаружи потоком дымовых газов.

Взаимно перпендикулярное расположение осей всех коллекторов позволяет уменьшить число гибов на теплообменных трубах, улучшить циркуляцию среды и повысить надежность работы.

Поверхность нагрева, содержащая подключенные к раздающему коллектору теплообменные трубы, сообщенные через промежуточный коллектор с собирающим, отличающаяся тем, что, с целью повышения надежности, оси всех коллекторов расположены взакино перпендикулярно.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

У 566123, кл. F 28 F 9/00, 1977, 851086

gdlH08dt8 гаУИ

glue. f
