Регулятор переменного напряжения
Иллюстрации
Реферат
Сеюз Советских
Сюцианнстиимкик
Уасвубвищ

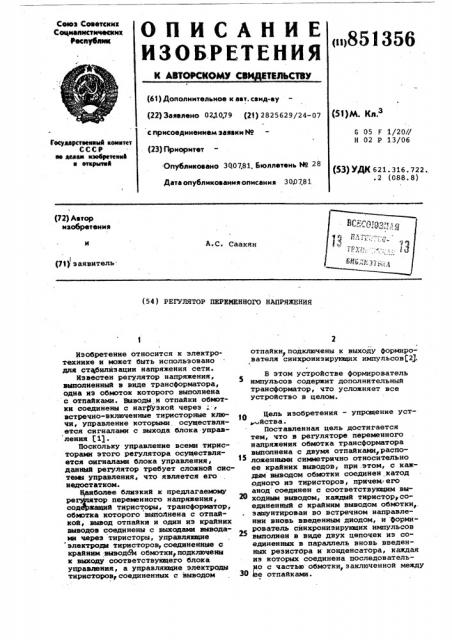

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОИЖОМУ СВ ИТИЛЬСТВУ
«»851356 (61) Дополнительное к авт. сеид-ву (22) Завалено 02.1079 (21) 2825629/24-07 (g1) К> 3 с присоединением заявки М
G 05 F 1/20//
Н 02 P 13/06
Гееуаарствепый конктет
СССР
IIo АФИМВ язверетеиив в вткрмтею (23) Приоритет.Опубликовано 300781, Бюллетень ЙЯ 28
Дата опубликованию описанию ЗОР 781 (72) Автор изобретению
A- С. Саакян
P1) заявитель
{ 54 ) РЕГУЛЯТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ отпайки подключены к выходу формиро- вателя сннхронизнрующих импульсов 2 .
В этом устройстве формирователь импульсов содержит дополнительный трансформатор, что усложняет все устройство в целом.
10 Цель изобретения — упрощение уст йства.
Поставленная цель достигается тем, что в регуляторе переменного напряжения обмотка трансформатора выполнена с двумя отпайками распо15 ложеннымн симметрично относйтельно ее крайних выводов, при .этом, с каждым выводом обмотки соединен катод одного из тиристоров, причем его анод соединен с соответствукщим вы @ ходным выводом, каждый тиристор соединенный а крайним выводом обмотки,. зашунтирован во встречном направлении вновь введенным диодом, и формирователь синхронизирующих импульсов 5 выполнен в виде двух цепочек из соединенных в параллель вновь введенных резистора и конденсатора, каждая из которых соединена последовательо с частью обмотки, заключенной между
ЗО е отпайками.
Изобретение относится к электротехнике и может быть использовано для стабилйзации напряжения сети.
Известен регулятор напряжения, выполненный в виде трансформатора, одна из обмоток которого выполнена с отпайками. выводы и отпайки обмотки соединены с нагрузкой через ; г встречно-включенные тиристорные ключи, управление которыми. осуществляется сигналами с выхода блока управ ления 1).
Поскольку управление всеми тиристорами этого регулятора осуществляется оигиалами блока управления, данный регулятор требует сложной система управления, что является его недостатком
Наиболее близкий к предлагаемому регщиятор перевк.нного напряжения, соддЬаащий тиристоры, трансформатор, обмотка которого выполнена с отпайкой, вывод отпайки и один из крайних выводов соединены с выходами выводамн через тиристоры, управлякщие электроды тиристоров, соединенные с крайним выводоМ обмотки подключены к выходу соответствукщего блока управления, а управлякщие электроды тиристоров соединенных с выводом (53) УДК 621. 316. 722. . 2 (088. В) 851356
На чертеже приведен пример выполнения принципиальной электрической схемы предлагаемого устройства.
Начало вторичной обмотки, вывод первой отпайки, вывод второй отпайки и конец вторичной обмотки трансформатора 1 подключены к катодам тиристоров 2-5. Управляющие электроды тиристоров 2 и 5, катоды которых подключены соответственно к началу и к концу вторичной обмотки, подключены к выходам блоков б и 7 управления.
Эти тиристоры зашунтированы втречными диодами 8 и 9. Управляющие элек троды тиристоров 3 и 4 через RC-цепочку и ограничитель напряжения на управляющем переходе тиристора (стабилитроны) подключены к промежуточным выводам вторичной обмотки. Аноды тиристоров 2 и 3 подключены к выходному выводу 10 регулятора, аноды тиристоров 4 и 5 подключены к выходному выводу 11 регулятора. K выходным выводам 10 и 1.1 регулятора подключены также входы блоков б и 7 управления.
Для пояснения работы устройства рассмотрим 3 возможных режима.
Когда напряжение сети принимает наибольшее допустимое значение, сигналы с блоков б и 7 управления запирают тиристоры 2 и 5, при этом тиристоры 3 и 4 отпираются. Между началом вторичной обмотки и выводом второй отпайки и между концом вторичной обмотки и выводом первой отпайки устанавливается номинальное напряжение, которое через диод 8 и тиристор 4 в один полупериод и через диод 9 и тиристор 3 в другой полупериод подается на выходные выводы 10 и 11 регулятора.
Когда напряжение сети принимает минимальное допустимое значение сигналы с блоков 6 и 7 управления отпирают тиристоры 2 или 5 в начале каждого полупериода. При открытом состоянии тиристоров 2 и 5 тиристоры 3 и 4 заперты. При этом между началом и концом вторичной обмотки трансформатора устанавливается номинальное напряжение, которое через тиристор 2 и диод 9 в один полупериод и через тиристор .5 и диод 8 в другой полупериод подается на выходные выводы 10 и 11 регулятора.
Когда напряжение сети принимает промежуточное, между наибольшим и наименьшим допустимыми значениями с сигналы с блоков б и 7 управления регулируют моменты отпирания тирис- . торОв 2 и 3 таким образом, чтобы обеспечить заданное номинальное значение напряжения на выходе стабили-, 5 затора
Таким образом, регулирование выходного напряжения обеспечивается при выполнении формирователя синхронизирующих импульсов без применения дополнительного трансформатора, что упрощает устройство и уменьшает его габариты.
Формула изобретения
Регулятор переменного напряжения, содержащий тиристоры, трансформатор,,вторичная обмотка которого выполнена с отпайкой, при этом один из ее край20 них выводов и вывод отпайки соединены через тиристоры с выходным выводом, причем управляющие электроды тиристоров, соединенных с крайним выводом обмотки подключены к выходу соответд ствующего блока управления, а управляющие электроды тиристоров, соединенных с выводом отпайки подключены к. выходу формирователя синхронизирующих импульсов, о т л и ч а ю щ и йс я тем, что, с целью упрощения устройства, обмотка трансформатора снабжена дополнительной отпайкой, обе отпайки расположены симметрично относительно ее крайних выводов, при этом с каждым выводом обмотки соединен катод одного из тиристоров, причем его анод соединен с соответствующим выходным выводом, каждый тиристор, соединенный с крайним выводом обмотки, зашунтирован во
40 встречном направлении вновь введенным диодЬм, а формирователь синхронизирующих импульсов выполнен в виде двух цепочек из соединенных в параллель вновь введенных резистора и конденсатора, каждая из которых соединена последовательно с частью обмотки, заключенной между ее отпайками1
50 Источники информации, принятые BO внимание при экспертизе
1. Авторское свидетельство СССР
9459767, кл. G 05 F 1/14, 1971.
2. Патент CIQA 9 3723853, кл. 605 F 1/20, 1973.
