Реферат



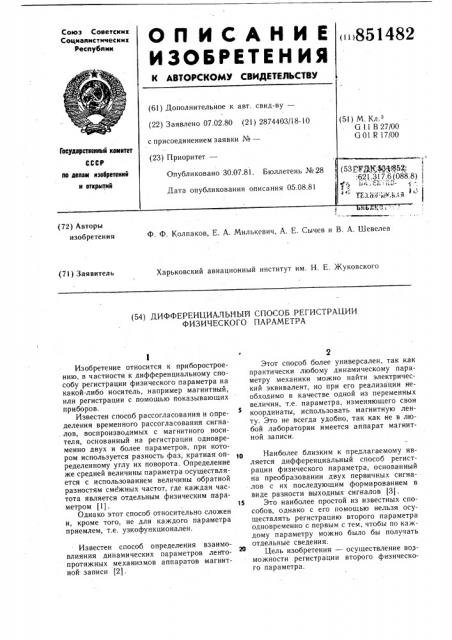

Союз Советскик

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.02.80 (21) 2874403/18-10 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

G 11 В 27/00

G01 R 17/00

Гасударственный кемитет

-. 1 (53):У)ЩЯ, 3Ы»

:621.317.6 (088.8), 11i» . .F;, . ".»

ТЕИБ Ж1 ;14

Опубликовано 30.07.81. Бюллетень №28

Дата опубликования описания 05.08.81

llo делам изобретеиий и юткрытий л ° .» (72) Авторы изобретения

Ф. Ф. Колпаков, Е. А. Милькевич, А. Е. Сычев и В. А. Шевелев

Харьковский авиационный институт им. Н. Е. Жуковского (71) Заявитель (54) ДИФФЕРЕНЦИАЛЬНЫЙ СПОСОБ РЕГИСТРАЦИИ

ФИЗИЧЕСКОГО ПАРАМЕТРА

Изобретение относится к приборостроению, в частности к дифференциальному способу регистрации физического параметра на какой-либо носитель, например магнитный, или регистрации с помощью показывающих приборов.

Известен способ рассогласования и определения временного рассогласования сигналов, воспроизводимых с магнитного носителя, основанный на регистрации одновременно двух и более параметров, при котором используется разность фаз, кратная определенному углу их поворота. Определение же средней величины параметра осуществляется с использованием величины обратной разностям смежных частот, где каждая частота является отдельным физическим параметром (1) . 15

Однако этот способ относительно сложен и, кроме того, не для каждого параметра приемлем, т.е. узкофункционален.

Известен способ определения взаимовлияния динамических параметров лентопротяжных механизмов аппаратов магнитной записи (2).

Этот способ более универсален, так как практически любому динамическому параметру механики можно найти электрический эквивалент, но при его реализации необходимо в качестве одной из переменных величин, т.е. параметра, изменяющего свои координаты, использовать ма гнитную ленту. Это не всегда удобно, так как не в любой лаборатории имеется аппарат магнитной записи.

Наиболее близким к предлагаемому является дифференциальный способ регистрации физического параметра, основанный на преобразовании двух первичных сигналов с их последующим формированием в виде разности выходных сигналов (3).

Это наиболее простой из известных способов, однако с его помощью нельзя осуществлять регистрацию второго параметра одновременно с первым с тем, чтобы по каждому параметру можно было бы получать отдельные сведения.

Цель изобретения — осуществление возможности регистрации второго физического параметра.

851482

Поставленная цель достигается тем, что в дифференциальном способе регистрации физического параметра, основанном на предварительном преобразовании двух первичных сигналов с их последующим формированием в виде разности выходных сигналов, из результата разности сигналов формируют два компенсирующих сигнала с разными знаками, компенсируют рассогласование ука занных выходных сигналов и любой из них регистрируют в качестве информационного сигнала второго физического параметра. о

На чертеже изображено устройство, реализующее предлагаемый способ, структурная схема.

В устройстве используется дифференциальный чувствительный элемент 1, раз. ные выходы которого через первичные измерительные преобразователи 2 и 3 подключены к индикатору 4 рассогласования, выход которого через последовательно соединенные трехпозиционное знаковое реле 5 и формирователь 6 разностного сигнала подклю- 20 чен к входам формирователей 7 и 8 компенсирующих сигналов, а также к выходной шине 9. Входные сигналы на устройство поступают через шины 10 и 11, а контрольный си гн ал — через ш и ну 12.

В качестве чувствительного элемента используется дифференциальный тензодатчик, в качестве регистрируемого параметра сила, воздействующая на датчик, а в качестве второго физического параметра температура окружающей среды, влажность, Зв радиация и т.п.

На вход по шинам 10 и 11 поступают сигналы от двух параметров, в данном случае от тензодатчика и, например прибора, реагирующего на температуру окружающей среды (не показаны). Оба сигнала. попадают

35 на индикатор рассогласования, который формирует общий сигнал, пропорциональный разности сигналов, имеющихся на выходе преобразователей 2 и 3. Этот общий сигнал управляет состояние реле 5, которое воздей- 4 ствует на работу формирователя 6. В результате на выходе этого формирователя присутствует сигнал, являющийся параметром работы тензодатчика, а на выходе преобразователя 3 сигнал, несущий информацию о втором параметре, т.е. о температуре 45 окружающей среды или о величине воздействия этой температуры на какой-либо иной параметр. Т.е. возникают два совершенно независимых один от другого сигнала, каждый из которых несет свою информацию, и в тоже время показывающих какую-то засисимость этих сигналов между собой с точки зрения их воздействия на общий регистрируемый основной параметр. Два полученных сигнала могут записываться на разные дорожки магнитного носителя, если же осуществить комбинированный вид модуляции (ЧМ вЂ” АМ, ЧИМ вЂ” АИМ и т.п.), то запись сигналов обоих параметров можно производить на одну дорожку, что существенно экономит расход носителя.

Таким образом, использование предлагаемого способа в каком-либо конкретном устройстве позволяет при достаточно простом техническом решении получить сведения о двух параметрах, которые воздействуют коррелированно на контролируемый объект, что снижает затраты на построение электрической схемы.

Формула изобретения

Дифференциальный способ регистрации физического параметра, основанный на предварительном преобразовании двух первичных сигналов с их последующим формированием в виде разности выходных сигналов, отличающийся тем, что, с целью осуществления возможности регистрации второго физического параметра, из результата разности сигналов формируют два компенсирующих сигнала с разными знаками, компенсируют рассогласование указанных выходных сигналов и любой из них регистрируют в качестве информационного сигнала второго физического параметра.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 489145, кл. G 11 В 5/02, 1974.

2. Авторское свидетельство СССР № 477451, кл. G 11 В 5/00, 1974.

3 . Авторское свидетельство СССР № 305417, кл. G 01 и 17/00, 1970 (прототип).

851482

Составитель В. Добровольский

Редактор Е. Дичинская Техред А. Бойкас, Корректор Н. Швыдкая

Заказ 6368/73 Тираж 645 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва,» ж — 35, Раушская наб., д. 4/5

Филиал ППП «Патеитэ, г. Ужгород, ул. Проектная, 4
