Узел концевой заделки двухжильногокоаксиального кабеля

Узел концевой заделки двухжильногокоаксиального кабеля

Иллюстрации

Показать все

Реферат

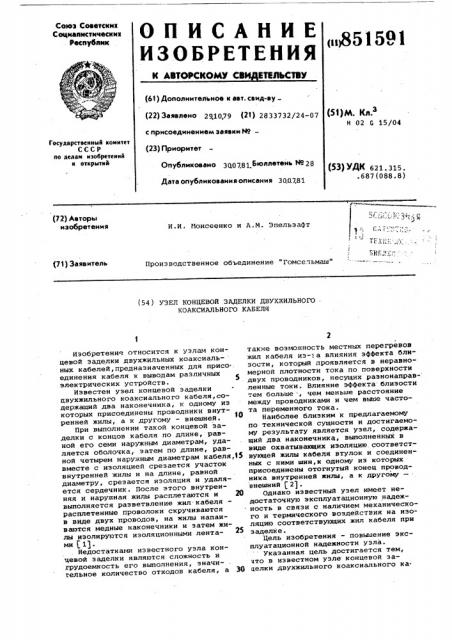

Союз Советскик

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ЕТЕЛЬСТВУ иц851501 (63) Дополнительное к авт. свмд-ву (22) Заявлено 291079 (21) 2833732/24-07

Р1)М. К,.

Н 02 G 15/04 с присоединением заявим H9— (23) Приоритет

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 300781 Бюллетень Hо 28

Дата опубликования описания 3007,81 (53) УДК 621.315..687 (088 ° 8) (72) Авторы изобретения

И.И. Иоисеенко и А.М. Эпельзафт (71) Заявитель

Производственное объединение "Гомсельмаш" (54 ) УЗЕЛ КОНЦЕВОЙ ЗАДЕЛКИ ДВУХЖИЛЬНОГО

КОАКСИАЛЬНОГО КАБЕЛЯ

Изобретение относится к узлам концевой заделки двухжильных коаксиальных кабелей, предназначенных для присо-. единения кабеля к выводам различных электрических устройств.

Известен узел концевой заделки цвухжильного коаксиального кабеля,содержащий два наконечника, к одному из которых присоединены проводники внутренней жилы, а к другому — внешней.

При выполнении такой концевой заделки с концов кабеля по длине, равной его семи наружным диаметрам, удаляется оболочка, затем по длине, равной четырем наружным диаметрам кабеля,!5 вместе с изоляцией срезается участок внутренней жилы и на длине, равной диаметру, срезается изоляция и удаляется сердечник. После этого внутренняя и наружная жилы расплетаются и 20 выполняется разветвление жил-кабеля расплетенные проволоки скручнваются в виде двух проводов, на жилы напаиваются медные наконечники и затем жилы изолируются изоляционными лентами j 1).

Недостатками известного узла концевой заделки являются сложность и трудоемкость его выполнения, значительное количество отходов кабеля, а ЗО также возможность местных перегревов жил кабеля из-=-а влияния эффекта близости, который проявляется в неравномерной плотности тока по поверхности двух проводников, несущих разнонаправ- ленные токи. Влияние эффекта близости тем больше, чем меньше расстояние между проводниками и чем выше частота переменного тока.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является узел, содержащий два наконечника, выполненных s виде охватывающих изоляцию соответствующей жилы кабеля втулок и соединенных с ними шин,к одному из которых присоедииены отогнутый конец проводника внутренней жилы, а к другому— внешний 21.

Однако известный узел имеет недостаточную эксплуатационную надежность в связи с наличием механического и термического воздействия на изоляцию соответствующих жил кабеля при заделке.

Цель изобретения - повышение эксплуатационной надежности узла.

Указанная цель достигается тем, что в известном узле. концевой зацелки двухжильного коаксиального ка851591 беля каждый наконечник содержит дополнительную шину и нажимную гайку, втулки выполнены с внутренним уступом и продольным пазом, а шины со стороны, взаимодействующей с втулкой, имеют кольцеобразную форму, при этом отгиб каждой жилы размещен между соответствующими шинами, зажатыми между внутренним уступом втулки и торцом нажимной гайки.

На фиг. 1 изображен узел концевой заделки внутренней и внешней жил по- 1О лого двухжильного коаксиального кабеля, на фиг. 2 — сечение А-A на ф .1.

Узел концевой заделки двухжильного .коаксиального кабеля содержит два 15 наконечника 1 и 2, выполненных в виде охватывающих изоляцию 3 и 4 соответствующей >хилы кабеля втулок 5 и 6 и соединенных с ними шин 7 и 8. Наконечник 1 содержит дополнительную ши- 2О ну 9 и нажимную гайку 10, а наконечник 2 — дополнительную шину 11 и нажимную гайку 12. Втулки выполнены с внутренним уступом и продольным пазом, а шины со стороны, взаимодействующей с втулкой, имеют кольцеобразную форму. Отгиб 13 и 14 каждой жилы размещен между соответствующими шинами, зажатыми >ле>хду внутренним уступом втулки, охватывающей изоляцию жилы кабеля с кольцевым зазором, ЗО и торцом на>химной гайки.

Для заделки полого -двухжильного коаксиального кабеля на него надевают втулку 6, срезают изоляцию 4 внешней жилы и надевают токосъе>лную ши- 35 ну 11. Затем срезают участок внешней жилы кабеля и делают отбортовку оставшейся части в виде отгиба 14. Устанавливают токосъемную шину 8 и гайку 12. Собранный в такой последова- 4О тельности наконечник 2 cæè ëàþò при помощи гайки 12 и втулки 6. На этом заделку внешней жилы заканчивают.

Переходят к. заделке внутренней жилы.

Для этого надевают втулку 5, срезают изоляцию 3, надевают токосъемную

>килу 9, выполняют отгиб 13, надевают шину 7 и гайку 10. Эту часть конструкции также сжимают при помощи гайки

10 и втулки 5.

Применение предлагаемой конструкции позволяет устранить повреждение изоляции при заделке кабеля и исклю— чить механическое и термическое воздействие на изоляцию в процессе эксплуатации. формула изобретения

Узел концевой заделки двухжильного коаксиального кабеля, содержащий два наконечника, выполненных в виде охватывающих изоляцию соответствующей жилы кабеля втулок и соединенных с ними шин, к одному из которых присоединен отогнутый конец проводника внутренней жилы, а к другому — внешней, отличающийся тем, что, с целью повышения эксплуатационной надежности, каждый наконечник содержит дополнительную шину и нажимную гайку, втулки выполнены с внутренним уступом и продольным пазом, а шины со стороны, взаимодействующей с втулкой, имеют кольцеобразную форму, при этом отгиб каждой жилы размещен между соответствующими шинами, зажатыми между внутренним уступом втулки ч торцом нажимной гайки.

Источники информации, принятые во внимание при экспертизе

1. Инструктивные указания по монтажу концевых заделок на кабелях по-вышенной частоты 12500 Гц. Шифр 2-2-69 .

2. Авторское свидетельство СССР

Р 546978, кл. Н 02 G 15/04, 1971.
