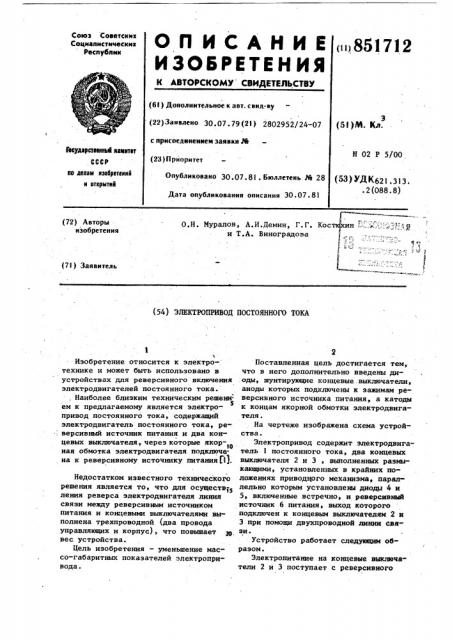

ОПИСАНИЕ

ИЗЬБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

,851712

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. свнд.-ву (22) Заивлено 30.07,79 (21) 2802952/24-07

3 (5! )М. Кл. с присоединением заявки J%

Геоударстаеиеый камитет,СССР по делам изобретеиий е открытей

Н 02 Р 5/00 (23) Приоритет

Опубликовано 30 07 8l . Бюллетень Ле 28 (53)УДК62l ЭIЭ. .2(088.8) Дата опубликования описания 30.07.81 (72) Авторы изобретения

О.Н. Муралов, А.И.Демин, Г.Г. Кост и Т.А. Виноградова (7I) Заявитель (54) ЭЛЕКТРОПРИВОД ПОСТОЯННОГО ТОКА

Изобретение относится к электро- технике и может быть использовано в устройствах для реверсивного включения электродвигателей постоянного тока. . Наиболее близким техническим решени. ем к предлагаемому является электро5 привод постоянного тока, содержащий электродвигатель постоянного тока, ре. версивный источник питания и два концевых выключателя. Через которые якор-10 ная обмотка электродвигателя подключена к реверсивному источнику питания fl).

Недостатком известного технического решения является то, что для осуществ; пения реверса электродвигателя линия связи между реверсивным источником питания и концевыми выключателями выполнена трехпроводной (два провода управляющих и корпус), что повыпает 2в вес устройства.

Цель изобретения — уменьшение массо-габаритных показателей электропривода.

Поставленная цель достигается тем, что в него дополнительно введены диоды, шунтирующие концевые. выключатели, аноды которых подключены к зажимам реверсивного источника питания, а катоды к концам якорной обмотки электродвигателя.

На чертеже изображена схема устройства.

Электропривод содержит электродвигатель l постоянного тока, два концевых выключателя 2 и Э, выполненных размыкающими, установленных в крайних положениях приводного механизма, параллельно которым установлены диода 0 и

5, включенные встречно, и реверсивный источник 6 питания, выход которого подключен к концевым выключателям 2 и

Э при помощи двухпроводной линии связи.

Устройство работает следующим образом.

Электропитание на концевые выключатели 2 и 3 поступает с реверсивного

Формула изобретения

3 8517 источника питания. Например в начальный момент на концевой выключатель 2 ! подается "плюс"., а на концевой выключатель 3 "минус . По достижении выходного вала механизма крайнего положения (например левого ) концевой выключатель 3 размыкается, диод 5 для указанной полярности питающего напряжения включен встречно, питание на электродвигатель не поступает, и он 1О останавливается. При изменении поляр.ности питающего напряжения на реверсивном источнике 6 питания диод 5 становится открытым, и питающее напряжение поступает. на электродвигатель.15

После включения электродвигателя питание на него подается минуя концевой выключатель 3, электродвигатель начинает вращаться и -уводит механизм из крайнего положения, после чего кон- 20 цевой выключатель 3 замыкается, и питание на электродвигатель поступает через выключатели.

По достижении крайнего правого поло,жейия концевой выключатель 2 размыкает- д ся, и, так как диод 4 включен встречно для указанной полярности, двигатель обесточивается и останавливается.

Применение однопозиционных концевых выключателей и исключение одного

12 4 провода из линии связи между реверсивным источником питания и концевыми выключателями упрощает устройство, уменьшает его вес, что существенно при значительной длине указанной линии свя-.

Г зи.

Электропривод постоянного тока, содержащий электродвигатель постоянного тока, реверсивный источник питания и два концевых выключателя, через которые якорная обмотка электродвигателя подключена к реверсивному источнику питания, о т л и ч а ю щ.и и с я тем, что, с целью уменьшения массо-габаритных показателей, в него дополнительно введены диоды, шунтирующие концевые выключатели, аноды которых подключены к зажимам реверсивного источника питания, а катоды — к концам якорной обмотки электродвигателя.

Источники информации, принятые во внимание при экспертизе

1 ° Авторское свидетельство СССР

11 372629, кл. Н 02 Р 1/22, 1969.
