Реферат



Класс 5с, 1во № 85172

° Г» 1»»о ..;т, т;з.

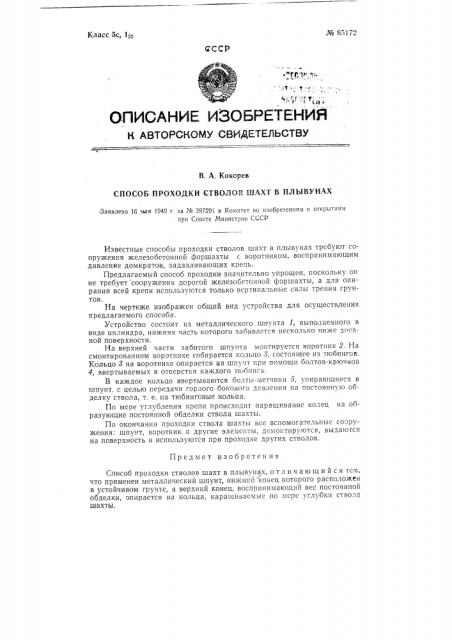

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АатОРском СВВдетКльСтВу

В. А. Кокорев

СПОСОБ ПРОХОДКИ СТВОЛОВ LUAXT В ПЛЫВУНАХ

Заявлено 16 мая 1949 Г. за № 397291 в 1(омитет по изобретениям и открьгсиям при Совете Министров СССР

Предмет изобретения

Способ проходки стволов шахт в плывунах, отличающийся тс:и, что применен металлический шпунт, нижнип конец которого расположен в устойчивом грунте, а верхний конец, воспринимающий вес постоянной обделки, Опирается на кольца, наращиьасмые по мере углубкп ствола шахты.

Известные способы проходки стволов шахт в плывунах требуют сооружения железобетонной форшахты с воротником, воспринимающим давление домкратов, задавливающих крепь.

Предлагаемый способ проходки значительно упрощен, поскольку он не требует сооружения дорогой железобетонной форшахты, а для опирания всей крепи используются только вертикальные силы трения грунтов.

На чертеже изображен общий вид устройства для осуществления предлагаемого способа.

Устройство состоит из металлического шпунта 1, выполненного в виде цилиндра, нижняя часть которого забивается несколько ниже дневной поверхности.

На верхней части забитого шнупта монтируется воротник 2. На смонтированном воротнике собирается кольцо 8, состоящее из Гюбингов.

Кольцо 8 на воротнике опирается ыа шпунт при помощи болтов-крючков

4, ввертываемых в отверстия каждого гюбннга.

В каждое кольцо ввертываются болты-метчики б, упирающиеся в шпунт, с Целью передачи ГорноГО бОкОВОГО давления на постоянну»0 Обделку ствола, т. е. на тюбинговые кольца.

По мере углубления крепи происходит наращивание колец на ооразующие постоянной обделки ствола шахты.

По окончании проходки ствола шахты Все вспомогательнь1с сооружения: шпунт, воротник и другие элементы, демонтируются, выдаюгся на поверхность и используются при проходке других стволов.
