Реферат

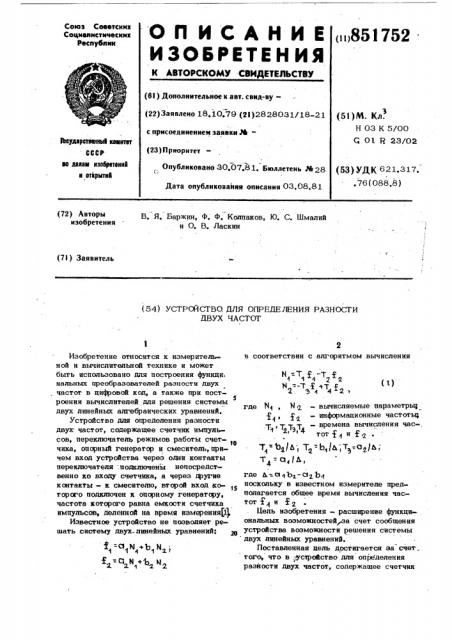

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сенатских

Социаиистическик

Реснубпик (>i>851752 (61 } Дополнительное к авт. свид-ву(22) Заявлено 18,10.79 (2l ) 2828031/18-21 с присоединением заявки М(53)M- Кл.

Н 03 К 5/00

С; 01 К 23/02

ВсударстевяыФ кемвтвт

СССР ао валам изобретений в вйрыткй (23) П риоритет

Опубликовано 30.07.81. Бюллетень М 28

Дата опубликования описания 03 08 81 (5З) УДК 621.317.

° 76 (088.8) В. Я. Баржин, Ф. Ф. Колпаков, Ю. С. Шмапий и О. В. Ласкин (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ РАЗНОСТИ

ДВУХ ЧАСТОТ

Х1 а1N4 Ъ1ЦХ) Изобретение относится к измерительной и вычислительной технике и может быть использовано дпя построения функци напьных преобразователей разности двух . частот в цифровой код, а также при построении вычислителей дпя решения системы

5 двух линейных алгебраических уравнений.

Устройство для определения разности двух- частот, содержащее счетчик импульсов, переключатель режимов работы счетчика, опорный генератор и смеситель, причем вход устройства через одни контакты переключателя: подключенй непосредственно ко входу счетчика, а через другие контакты — к смесителю, второй вход которого подключен к опорному генератскту, частота которого равна емкости счетчика импульсов, деленной на время измерения@

Известное устройство не позволяет решать систему двух линейных уравнений: в соответствии с алгоритмом вычисления где 81, N g — вычисляемые параметрьц

- информационные частотьц

-р, -т- .7 - времена вычисления частот. 1 и - .

Т1- а! 6, Т2-Ь„),т =О2/Ь;

Гце =тЗ1Ъ -СтгЬ1 поскольку в известном измерителе предполагается общее время вычисления частот и

)(ель изобретения - расширение функциональных возможностей эа счет сообщения устройства воэможности решения системы двух линейных уравнений.

Поставленная цель достигается эа счет, того, что в;устройство для определения разности двух частот, содержащее счетчик

3 Щ17 импульсов, переключающий блок, опорный генератор, смеситель и формирователь временных интервалов, причем вход устройства через одни контакты переключающего блока подключен непосредственно ко входу счетчика импульсов, а через другие контакты к смесителю, второй вход, кото раго подключен к опсрному генератору, дополнительно введены счетчик импульсов и смеситель, причем первый и второй входы 10 дополнительного смесителя соединены соответственно с выходом генератора опорной частоты и четвертым выходом переключа, ющего блока, пятый вход которого подключен к выход дополнительного смеси- 5 теля, второй выход переключающего блока соединен со счетным входом дополнительного счетчика импульсов, управляющий вход которого подключен к выходу формирователя временных интервалов. 20

На чертеже показана функциональная схема устройства. б Устройство содержит переключающий блок 1, счетчик 2, информационный вход которого соединен с первым выходом бло25 ка 1, смеситепь 3, один вход которого соединен с третьим выходом блока 1, а выход смесителя 3 подключен к четвертому входу блока 1, опорный генератор 4, выход которого подключен к другому вхо-, Зо ду смесителя 3, формирователь 5 временных интервалов, выходы которого соединены соответственно с управляющим входом счетчика 2, с третьим и шестым входами блока 1, первый и второй входы формиро35 ватепя 5 соединены соответственно с выходом опорного генератора 4 и с пятым выходом блока 1, дополнительный счетчик

6, информационный и управляющий входы которого соединены соответственно со вто40 рым выходом блока 1 и с выходом Т формирователя 5, и дополнительный смеситель

7, входы которого соединены соответственно с выходом опорнса о генератора 4 и с

45 четвертым вьасодом блока 1, а выход подключен к пятому входу блока 1. Переключающий блок 1 содержит восемь элементов .И 8-15 и узел 16 управления,1

Устройство работает следующим обра-. зом.

В режиме "Сложение.: первый выход узла 16 управления находится в состоянии логической единицы, . Второй выход узла

16 управления всегда находится в проти«

;55. вопс5пожном состоянии. Элементы И 8 и 9 открыты для импульсов с частотой » .

Элементы И 14 и 15 закрыты, следовательно, открыты элементы И 12 и 13 и

cN нал с частотой $< поступает на счетчики 2 и дополнительный счетчик 6. Интервалы счета импульсов счетчиком 2 и дополнительным счетчиком 6 равны соогветственно Т» и ТЗ согласно алгоритму вычисления {1). После запуска счетчиков с на них остаются соответствующие кодьг „=Т„Р„; и -T 5

Интервалы времени счета формируются в формирователе 5 из импульсов частоты

„поступающих с abaona опорного генератора 4 после появления стартового импуль-.. са с пятого выхода перекпючающего блока 1.

В режиме Вычитание" элементы И 10 и 11 открыты потенциалом логической единицы со второго выхода узла 16 управления. Элементы И 8 и 9 закрыты, на их выходах имеются потенциалы логических единиц, которые открывают элементы

И 12 и 13. Элементы И 14 и 15 открыты дня сигналов с выходов смесителя 3 и дополнительного смесителя 7. Сигналы с частотой 2 через элементы И 10 и

11 подаются вместе с сигналом or опорного генератора 4 на смеситель 3 и .дополнительный смеситель 7. Емкости счетчиков 2 и 6 счетчиков выбираются, исходя из соотношений с опорной частотой О 2., О= Е (т

Сигнал с выхода смесителя 3 в течение времени Т2 поступает на счетчик 2 импульсов, где складывается с числом

И4, записанным в режиме Сложение . В результате суммирования двух импульсных потоков на счетчик 2 поступает Й число импульсов и». (Т4Х1 ТХХХ)+Е»

l но, поскольку емкость счетчика 2 равна

Е,, результирующее число равно

r H„=, У„=г,у, Аналогично, для сигнала с выхода дополнительного смесителя 7 получаем

Ъ й2 =ТХ„- т4Х,.

Учитывая, что в счетчиках записывает ся модуль числа, можно записать

1 И 1= Tyf 1тд

5 8817

Составитель E. Мосолков

Редактор М, Ткач Техред Т. Маточка Корректор С. 10омак

Заказ 6388/86 Тираж 988 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и,открытий

113035, Москва, Ж»35, Раушская наб„д. 4У5

Филиал ППП Патент, г. Ужгсрод, ул. Проектная, 4 что находится в соответствии с алгоритмом вычисления (1).

Таким образом,. введение в устройство второго счетчика импульсов и второго смесителя дает воэможность решать систему двух линейньнс уравнений, что расширяет его функциональные возможности, Предлагаемое устройство отличается or устройства, использующих реверсивные ис точники, расширенным диапазоном преоб- 10 разуемых частот..

Формула изобретения

Устройство для определения разности двух частот по авт. св. № 314149, о тл и ч а ю щ е е с я тем, го, с целью

52 6 I расширения функциональных возможностей, в него дополнительно введены счетчик импульсов и смесигель, причем первый и второй входы дополнительного смесителя соединены соответственно с выходом генератора опорной частоты и четвертым выходом переключающего блока, пятый вход которого подключен K выходу дополнительного смесителя, второй выход переключающего блока соединен со счетным входом дополнительного счетчика импульсов, управляющий вход которого подключен.к выходу формирователя временных интервалов.

Источники информации, принятые во вниманиа при экспертизе

1. Автсрское свидетельство СССР

N. 314149, кл. Н 03 К 5/00, 1970,
