Реферат

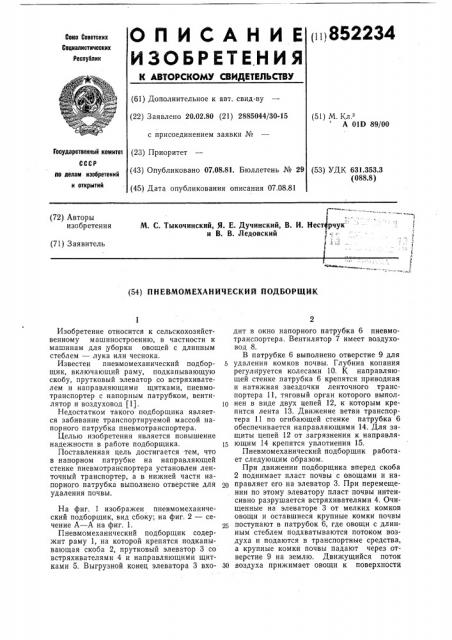

0 П И С А Н И Е (»)852234

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 20.02.80 (21) 2885044/30-15 с присоединением заявки № (23) Приоритет (51) М. Кл.

А 01D 89/00

Государственный комитет (43) Опубликовано 07.08.81. Бюллетень № 29 (53) УДК 631.353.3 (088.8) ло делам изобретений и открытий (45) Дата опубликования описания 07.08.81

М. С. Тьткочинский, Я. Е. Дучинский, В. И. Нест рчук и В. В. Ледовский

1 :! (72) Авторы изобретения (71) Заявитель (54) ПНЕВМОМЕХАНИЧЕСКИЙ ПОДБОРЩИК

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для,уборки овощей с длинным стеблем — лука или чеснока.

Известен пневмомеханический подборщик, включающий раму, подкапывающую скобу, прутковый элеватор со встряхивателем и направляющими щитками, пневмотранспортер с напорным патрубком, вентилятор и воздуховод (1).

Недостатком такого подборщика является забивание транспортируемой массой напорного патрубка пневмотранспортера.

Целью изобретения является повышение надежности в работе подборщика.

Поставленная цель достигается тем, что в напорном патрубке на направляющей стенке пневмотранспортера установлен ленточный транспортер, а в нижней части напорного патрубка выполнено отверстие для удаления почвы.

На фиг. 1 изображен пневмомеханический подборщик, вид сбоку; на фиг. 2 — сечение А — А на фиг. 1.

Пневмо механический подборщик содержит раму 1, на которой крепятся подкапывающая скоба 2, прутковый элеватор 3 со встряхивателями 4 и направляющими щитками 5. Выгрузкой конец элеватора 3 входит в окно напорного патрубка 6 пневмотранспортера. Вентилятор 7 имеет воздуховод 8.

В патрубке 6 выполнено отверстие 9 для

5 удаления комков почвы. Глубина копания регулируется колесами 10. К направляющей стенке патрубка 6 крепятся приводная и натяжная звездочки ленточного транспортера 11, тяговый орган которого выпол10 нен в виде двух цепей 12, к которым крепится лента 13. Движение ветви транспортера 11 по огибающей стенке патрубка 6 обеспечивается направляющими 14. Для защиты цепей 12 от загрязнения к направля15 ющим 14 крепятся уплотнения 15.

Пневмомеханический подборщик работает следующим образом.

При движении подборщика вперед скоба

2 поднимает пласт почвы с овощами и направляет его на элеватор 3. При перемещении по этому элеватору пласт почвы интенсивно разрушается встряхивателями 4. Очищенные на элеваторе 3 от мелких комков овощи и оставшиеся крупные комки почвы поступают в патрубок 6, где овощи с длинным стеблем подхватываются потоком воздуха и подаются в транспортные средства, а крупные комки почвы падают через отверстие 9 на землю. Движущийся поток

ЗО воздуха прижимает овощи к поверхности

852234

Формула изобретения

Составитель В. Мещерский

Редактор 3. Бородкина Техред А. Камышникова Корректор Е. Хмелева

Заказ 1561/9 Изд. № 463 Тираж 712 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Типография, пр, Сапунова, 2 транспортера 11, который перемещает их к выходу.

Предложенный пневматический подборщик позволяет повысить надежность в работе и производительность подборщика за счет исключения забивания транспортируемой массой напорного патрубка и осуществляет качественное отделение овощей от комков почвы.

Пневмомеханический подборщик, содержащий раму, подкапывающую скобу, прутковый элеватор со встряхивателями и направляющими щитками, пневмотранспортер с напорным патрубком, вентилятор и воздуховод, отличающи и ся тем, что, с

5 целью повышения надежности работы подборщика, в напорном патрубке на направляющей стенке пневмотранспортера установлен ленточный транспортер, а в нижней части напорного патрубка выполнено отвер10 стие для удаления почвы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 572241, кл. А 010 89/00, 1977.
