Класс,371> dos

Ло Я221

СССР

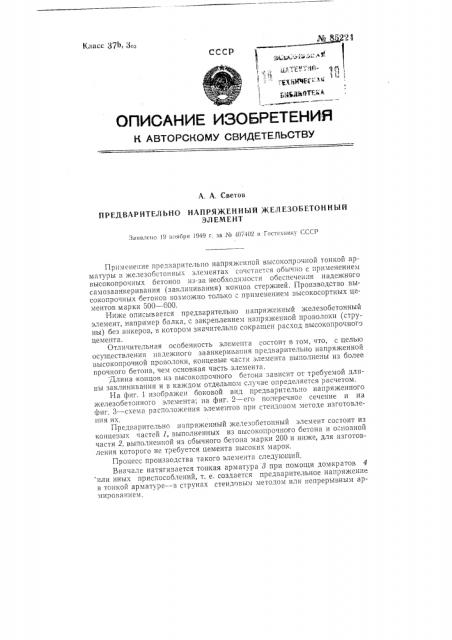

ОПИСАНИЕ ИЗОБРЕТ НИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. А, Светов

ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫЙ >КЕЛЕЗОЬЕТОННЫЙ

ЭЛЕМЕНТ

Звявлсно 19 ноября l949 г. ва ¹ 407402 в Гостсхннку ГССР

Применение предварительно напряженной высокопрочной тонкой арм",òóðû в железобетонных элементах сочетается обычно с применением высокопрочных бетоноз цз-за необходимости обеспечения надежного самозаанкеривания (заклинивания) концов стержней. Производство высокопрочных бетонов ьозможно только с применением высокосортных цементов м ар ки 500 — СОО.

Ниже описывается предварительно напряженный железобетонный элемент, например балка, с закреплением цапряжецной проволоки (струны) без анкеров, в котором значительчо сокращен расход высокопрочного цемента.

Отличительная особенность элемента состоит в том, что, с целью осуществления надежного заанкеривацця предварительно напряженной высокопрочной проволоки, концевые части элемента выполнены из более прочного бетона, чем основная часть элемента. Длина концов из высокопрочного бетона зависит от требуемой длины заклинивания и в каждом отдельном случае определяется расчетом.

На фиг. 1 изобра>кен боковой вид предварительно напряженного железобетонного элемента; на фиг. 2 — его по>перечное сечение и на фиг. 3 — схема расположения элементов при стендовом методе изготовления их, Предварительно напряженный железобетонный элемент состоит из концевых частей 1, выполненных из высокопрочцого бетона и основной части 2, выполненной из обычного бетона марки 200 и ниже, для изготовления которого не требуется цемента высоких марок.

Процесс производства такого элемента следующий.

Вначале натягивается тонкая арматура 3 при помощи домкратов 4 или иных приспособлений, т. е, создается предварительное напряжение в тонкой арматуре — в струнах стендовым методом или непрерывным армированием, № 85224

После натяжения гГрм а тур ьГ и уста новленГГГ1 Опалуокн ГIроизводится бетонирование концов 1 будущих элементов высокопрочным бетоном марки 500 — 600 или расширяющимся цементом. Затем после обетонирования концов производится бетонирование основной части 2 элементов обычным бетоном марки 200 и ниже.

Tlo достижении высокопрочного бетона или расширяющегося цемента по концам прочности 450 — 500 кг/с1Р производится перерезание арматуры т в участках 5 специально оставленных для этой цели. Предварительное напряжение от арматуры передается на бетон. Поскольку прочность бетона на концах высокая (имеется в виду IpH этом достаточная плотность бетона), будет иметь место заклинивание концов арматурных стержнеи. Заклинивание концов арматурных стержней обеспечит равномерную передачу,предварител.ного обжатия бетона по всей длине элемента, в том числе и на участке низкопрочного бетона.

Благодаря предварительному сжатию бетона в продольном направлении от растянутой арматуры и сцеплению разных бетонов между собою, наличие вертикального шва не окажет отрицательного влияния на несущую способность элемента при изгибе.

Предмет изобретения

Предварительно напряженный железобетонный элемент, 11апример балка и т. п., в котором напряженная проволока (струна) не имеет анкеров, о тл и ч а ю шийся тем, что, с целью осуществления надежного заанкеривания предварительно напряженной высокопрочной проволоки. концевые части элемента выполнены из более прочного бетона, чем основная часть элемента. с uà J

Фиг фиг 7
