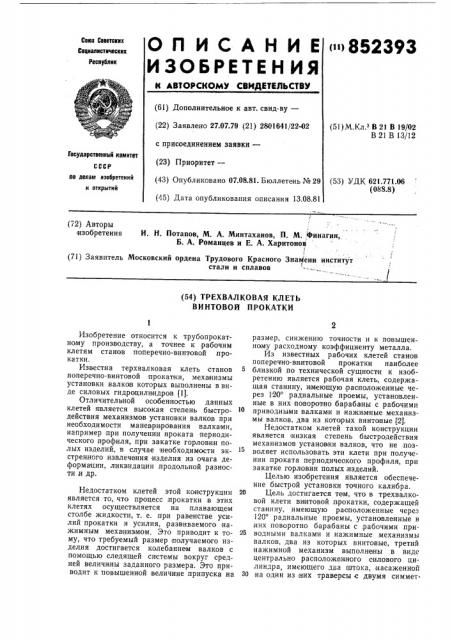

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик (61) gloïîëíèòåëüíoå к авт. свид-ву— (22) Заявлено 27.07.79 (21) 2801641/22-02 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.08.81. Бюллетень № 29 (45) Дата опубликования описания 13.08.81 (51) М.Кл.э В 21 В 19/02

В 21 В 13/12

Государственный комитет по делам иэобретеиий и открытий (53) УДК 621.771.06 (088.8) (72) Авторы изобретения

И. H. Потапов, М. А. Минтаханов, П. М.:Финагин, Б. А. Романцев и Е. А. Харитонов

l (71) Заявитель Московский ордена Трудового Красного Знамени институт стали и сплавов (54) ТРЕХВАЛКОВАЯ КЛЕТЬ

ВИНТОВОЙ ПРОКАТКИ

Изобретение относится к трубопрокатному производству, а точнее к рабочим клетям станов :поперечно-винтовой прокатки.

Известна терхвалковая клеть станов поперечно-винтовой прокатки, механизмы установки валков которых выполнены в виде силовых гидроцилиндрав 11).

Отличительной особенностью данных клетей является высокая степень быстродействия механизмов установки валков при необходимости маневрирования валками, например при получении проката периодического профиля, при закатке горловин полых изделий, в случае необходимости экстренного извлечения изделия .из очага деформации, ликвидации, продольной разности и др.

Недостатком клетей этой конструкции является то, что процесс прокатки:в этих клетях осуществляется на плавающем столбе жидкости, т. е. при равенстве усилий прокатки .и усилия, развиваемого нажимным механизмом. Это приводит к тому, что требуемый размер получаемого изделия достигается колебанием валков с помощью следящей системы вокруг средней величины заданного размера. Это приводит к повышенной величине припуска на размер, снижению точности и к повышенному расходному коэффициенту металла.

Из известных рабочих клетей станов поперечно-винтовой прокатки наиболее

5 близкой,по технической сущности к изобретению является рабочая клеть, содержащая станину, имеющую расположенные через 1 20 радиальные проемы, установленные в них поворотно барабаны с рабочими приводными валками и нажимные механизмы валков, два из которых винтовые (2).

Недостатком клетей такой конструкции является низкая степень быстродействия механизмов установки валков, что не позволяет использовать эти клети при получении проката периодичеокого профиля, при закатке горловин полых, изделий.

Целью изобретения является обеспечение быстрой установки точного калибра.

20 Цель достигается тем, что в трехвалковой клети влнтовой .прокатки, содержащей ста нину, имеющую расположенные через

120 радиальные проемы, установленные в ,них поворотно барабаны с,рабочими при25 водными валками и нажимные механизмы валков, два из которых винтовые, третий нажимной механизм выполнены в виде центрально расположенного силового цилиндра, .имеющего два штока, насаженной

ЗО на один из них траверсы с двумя симмет3

852393

Зо

60 рично размещенными отверстиями и установленных в них двух опорных винтов, свя. занных приводом управления; и имеющих каждый по стационарной и подвижной относительно станины гайке.

Такое конструктивное выполнение трехвалковой клети стана поперечно-винтовой прокатки, позволяет значительно расши:рить его технологические возможности, обеспечивая, например, получение высоко;точного проката периодического профиля, закатку горловин полых изделий и др. Это достигается тем, что при работе силовым гидроцилиндром до упора в траверсу обеспечивается возможность прокатки изделия при усилии гидроцилиндра, значительно (в 3 — 5,раз) превышающем усилие прокатки, т. е. на жесткор столбе жидкости. Это сводит практически к нулю податливость столба жидкости, что в сочетании с высокой точностью установки траверсы (благодаря электромеханическому приводу управления ее положением) обеспечивает высокую точность настройки калибра, сохране.ние его в процессе прокатки и, как следст:вие, высокую точность прокатываемого изделия.

Быстродействие же достигается как самим нажимным гидроциндром, так и наличием подвижной гайки, ограничивающей холостой ход гидроцилиндра.

На фиг. 1 изображена трехвалковая клеть, продольный разрез: на фиг. 2— узел 1 на фиг. 1.

Трехвалковая клеть винтовой прокатки содержит станину 1, установленные поворотно в радиальных ее проемах барабаны

2 с жестко закрепленными узлами рабочих приводных валков 8, расстояние между которыми изменяется перемещением бараба:IoB в:направляющих проемов при помощи пажимных механизмов, два из которых винтовые 4, а третий выполнен в виде силового цилиндра 5, имеющего поршень б и два штока 7 и 8, насаженной на шток 8 траверсы

0 и установленных в симметрично размещенных отверстиях TpBBBpcbI двух опорных винтов 10 и 11, связанных приводом управления 12 для синхронного перемещения и имеющих каждый по стационарной 18 и подвижной 14 относительно станины гайке, имеющих одинаковый шаг резьбы.

Подвижная гайка связана с опорным винтом шлицевым соединением и установлена через дистанционную втулку 15 с зада иной величиной зазора 6 относительно тра версы.

Работа клети осуществляется следующим образом.

Действием нажимных винтовых механизмов 4 на заданный раствор калибра настраиваются нижние валки, имеющие электромеханический привод. Затем через привод управления 12 и опорные винты 10 и 11 настраивается на заданный размер траверса 9, после чего IB верхнюю полость силового цилиндра 5 подается давление, перемещающее поршень б и шток 8 до упора в в траверсу и фиксирующее в заданном положении связанный с цилиндром барабан 2 с валком 8. После этого осуществляется процесс прокатки. При необходимости ускоренного разведения валков верхняя полость гидроцилиндра соединяется со сливом, а нижняя — с давлением, действием которого штоки гидроцилиндра перемещаются вверх, перемещая вместе с собой связанные с ним барабан с валком и траверсу до упора дистанционной втулки 15 в у становленную с заданным зазором б под вижную гайку. Причем величина этого зазора (а следовательно, и величина изменения раствора калибра) благодаря синхронному перемещению опорных винтов и:подвижных гаек остается постоя иной независимо от положения траверсы, т. е. независимо от размера прокатываемого изделия, что исключает ненужные холостые перемещения валка.

Предлагаемая трехвалковая клеть винтовой прокатки по сравнению с лучшими образцам и аналогичного оборудования позволяет расширить технологические возможности стана, обеспечивает точность раствора калибра:в сочетании с быстродействием его изменения. Вследсгвие этого становится возможным получение периодического проката и других изделий повышенной точносги, что способствует значительной экономии металла и повышению эффективности производства.

Формула изобретения

Трехвалковая клеть винтовой прокатки, содержащая станину, имеющую расположенные через 120 радиальные проемы, установленные в них поворотно барабаны с раоочими приводными валками и нажимные механизмы валков, два из которых винтовые, отл ич а ющая ся тем, что, с целью обеспечения быстрой установии точного калибра, третий нажимной .механизм выполнен в виде центрально расположенного силового цилиндра с двумя штоками, насаженной на один из них траверсы с двумя симметрично размещенным и отверстиями и установленных в них двух опорных винтов, связанных приводом управления и имеющих каждый Ino стационарной и подвижной относительно cTBHBHbI гайке.

Источники информации, принятые во внимание при экспертизе:

1. авторское свидетельсгво СССР № 493284, кл. В 21 Н 8/ОО, 1974.

2. Авторское свидетельство СССР № 505452, кл. В 21 В 19/02, 1975, 852393 Риг Z

Составитель Л. Матурина

Техред И. Пенчко

Корректор С. Файн

Редактор Л, Павлова

Тил. Харьк. фил. пред. «Патент»

Заказ 1064/888 Изд. № 480 Тираж 889 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, K-35, Раушская наб., д. 4/5
