Реферат



(п)852465

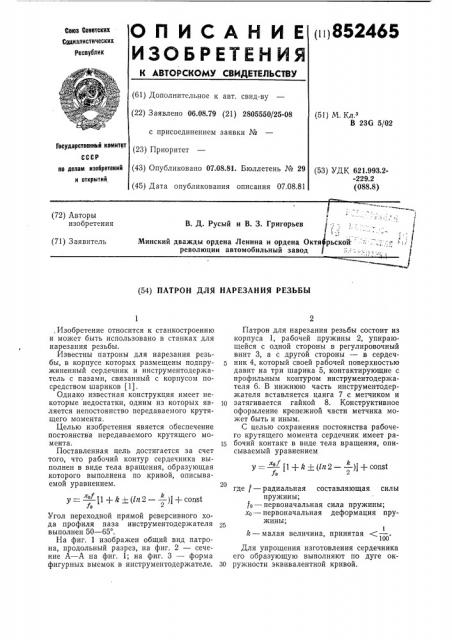

ОПИСАНИЕ

ИЗО ГЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 06.08.79 (21) 2805550/25-08 с присоединением заявки № (23) Приоритет

Сои1а Соеетских

Содиалистических

Республик (51) М. Кл.

В 236 5/02

Государстееиимй комитет

СССР по делам иаебретеиий и открытий (43) Опубликовано 07.08.81. Бюллетень № 29 (53) УДК 621.993.2-229.2 (088.8) (45) Дата опубликования описания 07.08.81

В. Д. Русый и В. 3. Григорьев (Минский дважды ордена Ленина и ордена Октя рьской. революции автомобильный завод / ( (72) Авторы изобретения (71) Заявитель (54) ПАТРОН ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ, Изобретение относится к станкостроению и может быть использовано в станках для нарезания резьбы.

Известны патроны для нарезания резьбы, в корпусе которых размещены подпружиненный сердечник и инструментодержатель с пазами, связанный с корпусом посредством шариков (1).

Однако известная конструкция имеет некоторые недостатки, одним из которых яв- И ляется непостоянство передаваемого крутящего момента.

Целью изобретения явяется обеспечение постоянства передаваемого крутящего момента. 15

Поставленная цель достигается за счет того, что рабочий контур сердечника выполнен в виде тела вращения, образующая которого выполнена по кривой, описываемой уравнением. 20 у = (1 + k - - (In 2 — — )) + const

fo 2

Угол переходной прямой реверсивного хода профиля паза инструментодержателя выполнен 50 — 65 .

На фиг. 1 изображен общий вид патрона, продольный разрез, на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — форма фигурных выемок в инструментодержателе. 30

Патрон для нарезания резьбы состоит из корпуса 1, рабочей пружины 2, упирающейся с одной стороны в регулировочный винт 3, а с другой стороны — в сердечник 4, который своей рабочей поверхностью давит на три шарика 5, контактирующие с профильным контуром инструментодержателя 6. В нижнюю часть инструментодержателя вставляется цанга 7 с метчиком и затягивается гайкой 8. Конструктивное оформление крепежной части метчика может быть и иным.

С целью сохранения постоянства рабочеr0 крутящего момента сердечник имеет рабочий контакт в виде тела вращения, описываемый уравнением у = (1+ k + (ln 2 — — )) + const

fo 2 где f — радиальная составляющая силы пружины;

fo — первоначальная сила пружины;

xo — первоначальная деформация пружины;

k — малая величина, принятая (—.

Для упрощения изготовления сердечника его образующую выполняют по дуге окружности эквивалентной кривой.

852465

Профильный контур выреза инструментодержателя выполняется так, чтобы угол

«р (угол подъема переходной прямой рабочего хода) был выполнен в пределах

30 — 35, а угол «р (угол подъема переход- 5 ной прямой реверсивного хода} — 50 — 65 .

Эти значения углов,««ч и « являются оптимальными для обеспечения увеличения крутящих моментов при реверсивном вращении по отношению к рабочему ходу. 10

Работает патрон следующим образом.

При нарезании резьбы крутящий момент от шпинделя станка передается через корпус 1 и шарики 5 к инструментодержателю 6. 15

При достижении предельного момента шарики 5, преодолевая сопротивление пружины 2, выжимают сердечник 4 вверх и перекатываются по рабочему контуру инструментодержателя 6. Передача крутяще- 20 го момента на инструмент прекращается, что предотвращает поломку метчика.

При этом возможно еще перемещение шпинделя в осевом направлении на величину осевого зазора между корпусом и 25 инструментодержателем, что важно для агрегатных и многошпиндельных станков, где переключение станка осуществляется автоматически конечными выключателями и после полного хода головки. 30

После переключения шпинделя станка на реверсивный ход при подъеме корпуса 1 шарики 5 западают в фигурный контур инструментодержателя 6 и выворачивают инструмент из резьбового отверстия. 35

Технико-экономическая эффективность от использования предлагаемого патрона заключается в увеличении производитель,ности труда путем повышения режимов резания, исключении поломок режущего инструмента и ликвидации брака деталей.

Формула изобретения

1. Патрон для нарезания резьбы, в корпусе которого размещены подпружиненный сердечник и инструментодержатель с пазами, связанный с корпусом посредством шариков, отличающийся тем, что, с целью обеспечения постоянства передаваемого крутящего момента, рабочий контур сердечника выполнен в виде тела вращения, образующая которого выполнена по кривой, описываемой уравнением:

У о (1+ k + (ln2 — — )1+ const

fo 2 где - f — радиальная составляющая силы пружины;

fo — первоначальная сила пружины; хо — первоначальная деформация пружины;

k — малая величина, принятая (—.

2. Патрон по п. 1, отличающийся тем, что угол переходной прямой реверсивного хода профиля паза инструментодержателя выполнен 50 — 65 .

Источники информации, принятые во внимание при экспертизе

1. Маликов Ф. П. Патрон для режущих инструментов, Машгиз, 1963, с. 39 — 42.
