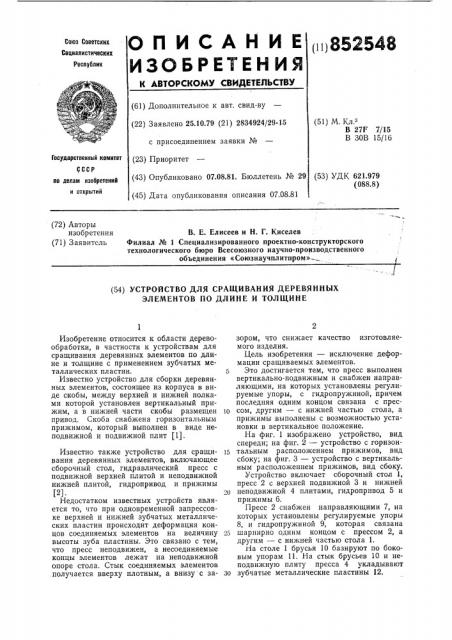

О П И С А Н И Е 852548

Союз Советских

Свцизлистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 25.10.79 (21) 2834924/29-15 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.08.81. Бюллетень № 29 (45) Дата опубликования описания 07.08.81 (51) М.К .

В 27F 7/15

В 30В 15/16

Госудорствеиный комитет (53) УДК 621.979 (088.8) в по лелем изобретений и открытий (72) Авторы изобретения (71) Заявитель

В. Е. Елисеев и Н. Г. Киселев

Филиал № 1 Специализированного проектно-конструкторского технологического бюро Всесоюзного научно-производственного объединения «Союзнаучплитпром»-.» (54) УСТРОЙСТВО ДЛЯ СРАЩИВАНИЯ ДЕРЕВЯННЫХ

ЭЛЕМЕНТОВ ПО ДЛИНЕ И ТОЛЩИНЕ

Изобретение относится к области деревообработки, в частности к устройствам для сращивания деревянных элементов по длине и толщине с применением зубчатых металлических пластин. 5

Известно устройство для сборки деревянных элементов, состоящее из корпуса в виде скобы, между верхней и нижней полками которой установлен вертикальный прижим, а в нижней части скобы размещен 10 привод. Скоба снабжена горизонтальным прижимом, который выполнен в виде неподвижной и подвижной плит (1).

Известно также устройство для сращи- 15 вания деревянных элементов, включающее сборочный стол, гидравлический пресс с подвижной верхней плитой и неподвижной нижней плитой, гидропривод и прижимы (2). "О

Недостатком известных устройств является то, что при одновременной запрессовке верхней и нижней зубчатых металлических пластин происходит деформация концов соединяемых элементов на величину 25 высоты зуба пластины. Это связано с тем, что пресс неподвижен, а несоединяемые концы элементов лежат на неподвижной опоре стола. Стык соединяемых элементов получается вверху плотным, а внизу с за- зо зором, что снижает качество изготовляемого изделия.

Цель изобретения — исключение деформации сращиваемых элементов.

Это достигается тем, что пресс выполнен вертикально-подвижным и снабжен направляющими, на которых установлены регулируемые упоры, с гидропружиной, причем последняя одним концом связана с прессом, другим — с нижней частью стола, а прижимы выполнены с возможностью установки в вертикальное положение.

На фиг. 1 изображено устройство, вид спереди; на фиг. 2 — устройство с горизонтальным расположением прижимов, вид сбоку; на фиг. 3 — устройство с вертикальным расположением прижимов, вид сбоку.

Устройство включает сборочный стол 1, пресс 2 с верхней подвижной 3 и нижней неподвижной 4 плитами, гидропривод 5 и прижимы 6.

Пресс 2 снабжен направляющими 7, на которых установлены регулируемые упоры

8, и гидропружиной 9, которая связана шарнирно одним концом с прессом 2, а другим — с нижней частью стола 1.

На столе 1 брусья 10 базируют по боковым упорам 11. На стык брусьев 10 и неподвижную плиту пресса 4 укладывают зубчатые металлические пластины 12, 852548

Устройство работает следующим образом.

Деревянные брусья 10 подают на стол 1 и базируют по боковым упорам 11.

На стык брусьев 10 сверху и на неподвижную плиту пресса 4 снизу укладывают зубчатые металлические пластины 12.

Включают прижимы 6. Если сращивание производят по длине, то прижимы 6 устанавливают в вертикальное положение 1О (фиг. 3), а если сращивают по толщине— то прижимы устанавливают в горизонтальном положении (фиг. 2).

Далее включают пресс 2. Плита 3 пресса при опускании начинает давить на верх- 15 гною зубчатую металлическую пластину 12 и через нее на соединяемые брусья 10.

В это время начинает работать гидропружина 9, которая уравновешивает массу пресса 2 и этим самым снимает воздейст- 20 вие массы пресса на соединяемые брусья.

Происходит совместная работа плиты 3 пресса и гидропружины 9, которая поднимает пресс 2 по направляющим 7 до полной запрессовки нижней и верхней зубча- 25 тых металлических пластин 12.

В результате получают плотный и качественный стык.

Формула изобретения

Устройство для сращивания деревянных элементов по длине и толщине, включающее сборочный стол, пресс с верхней подвижной плитой, гидропривод и прижимы, отличающееся тем, что, с целью исключения деформации сращиваемых элементов, пресс выполнен вертикально-подвижным и снабжен направляющими, на которых установлены регулируемые упоры, с гидропружиной, причем последняя одним концом связана с прессом, другим — с нижней частью стола, а прижимы выполнены с возможностью установки в вертикальное положение.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке № 2624829/29-15, кл. В 27F

7/02, 1979.

2. Патент США № 3602237, кл. В ЗОВ

15/16, 1971 (прототип).
