Реферат



()852593

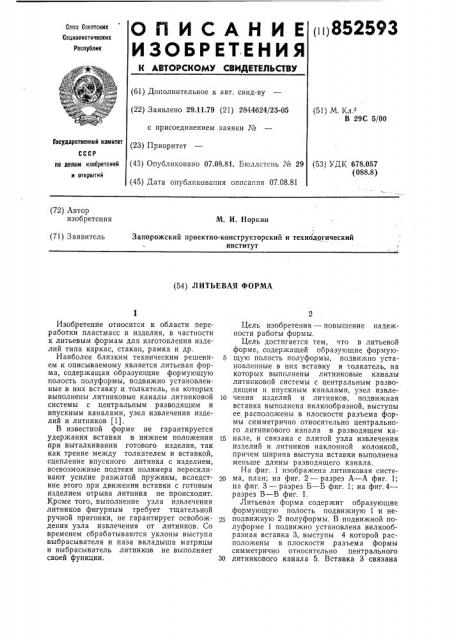

ОПИСАНИЕ

ИЗОБРИт ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 29.11.79 (21) 2844624/23-05 с присоединением заявки М (23) Приоритет (43) Опубликовано 07.08.81. Бюллетень М 29 (45) Дата опубликования описания 07.08.81 (51) М. К .

В 29С 5/00

Государственный комитет (53) УДК 678.057 (088.8) по делам изобретений и открытий (72) Автор изобретения

М. И. Норкин

Запорожский проектно-конструкторский и технологический институт (71) Заявитель (54) ЛИТЬЕВАЯ ФОРМА

Изобретение относится к области переработки пластмасс в изделия, в частности к литьевым формам для изготовления изделий типа каркас, стакан, рамка и др.

Наиболее близким техническим решени- 5 ем к описываемому является литьевая форма, содержащая образующие формующую полость полуформы, подвижно установленные в них вставку и толкатель, на которых выполнены литниковые каналы литниковой )() системы с центр альным разводящим и впускным каналами, узел извлечения изделий и литников (1).

В известной форме не гарантируется удержания вставки в нижнем положении при выталкивании готового изделия, так как трение между толкателем и вставкой, сцепление впускного литника с изделием, всевозможные подтеки полимера пересиливают усилие разжатой пружины, вследствие этого при движении вставки с готовым изделием отрыва литника не происходит.

Кроме того, выполнение узла извлечения литников фигурным требует тщательной ручной пригонки, не гарантирует освобождения узла извлечения от литников. Со временем сбрабатываются уклоны выступа выбрасывателя и паза вкладыша матрицы и выбрасыватель литников не выполняет своей функции. 30

Цель изобретения — повышение надежности работы формы.

Цель достигается тем, что в литьевой форме, содержащей образующие формующую полость полуформы, подвижно установленные в них вставку и толкатель, на которых выполнены литниковые каналы литниковой системы с центральным разводящим и впускным каналами, узел извлечения изделий и литников, подвижная вставка выполнена вилкообразной, выступы ее расположены в плоскости разъема формы симметрично относительно центрального литникового канала в,разводящем канале, и связана с плитой узла извлечения изделий и литников наклонной колонкой, причем ширина выступа вставки выполнена меньше длины разводящего канала.

На фиг. 1 изображена литниковая система, план; на фиг. 2 — разрез А — А фиг. 1; на фиг. 3 — разрез Б — Б фиг. 1; на фиг.4— разрез  — В фиг. 1.

Литьевая форма содержит образующие формующую полость подвижную 1 и неподвижную 2 полуформы. В подвижной полуформе 1 подвижно установлена вилкообразная вставка 3, выступы 4 которой расположены в плоскости, разъема формы симметрично относительно центрального литникового канала 5, Вставка 3 связана

852593 с промежуточной плитой 6 узла извлечения изделий и литников наклонной колонкой 7, а ширина ее выступа 4 выполнена меньше длины разводящего канала 8 литниковой системы. В подвижной полуформе 1 имеет- 5 ся плита 9 с толкателем 10 и подпружиненный выталкиватель 11 литников. Формующая полость соединена с литниковой системой впускным литником 12.

Литьевая форма работает следующим 10 образом.

После оформления изделия происходит раскрытие формы и при взаимодействии плиты 9 с неподвижным упором термопластавтомата толкатель 10 выталкивает ц готовое изделие из формы. При этом впускные литники отрываются от изделия, так как вставка 3 своими выступами 4 перекрывает разводящие каналы 8, и литники остаются в подвижной полуформе 1. При 2о дальнейшем движении подвижной полуформы 1 плита 9 наталкивается на промежуточную плиту 6, наклонная колонка 7 отодвигает вставку 3 и литники освобождаются. При дальнейшем движении подвижной полуформы 1 плита 6 воздействует на подпружиненный выталкиватель 11 литников и форма освобождается от литников.

Данное техническое решение повышает надежность работы формы.

Формула изобретения

Литьевая форма, содержащая образующие формующую полость полуформы, подвижно установленные в них вставку и толкатель, на которых выполнены литниковые каналы литниковой системы с центральным разводящим и впускным каналами, узел извлечения изделий и литников, о т л и ч а юща я ся тем, что, с целью повышения надежности, подвижная вставка выполнена вилкообразной, выступы ее расположены в плоскости разъема формы симметрично относительно центрального литникового канала в разводящем канале, и связана с плитой узла извлечения изделий и литников наклонной колонкой, причем ширина выступа вставки выполнена меньше длины р а зводя щего ка н ал а.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 476173, кл. В 29С 5/00, 1972 (прототип).

852593 иг.
