Реферат



Ввез Овветбхих

Социалистических

Реоиублик

<" 852742

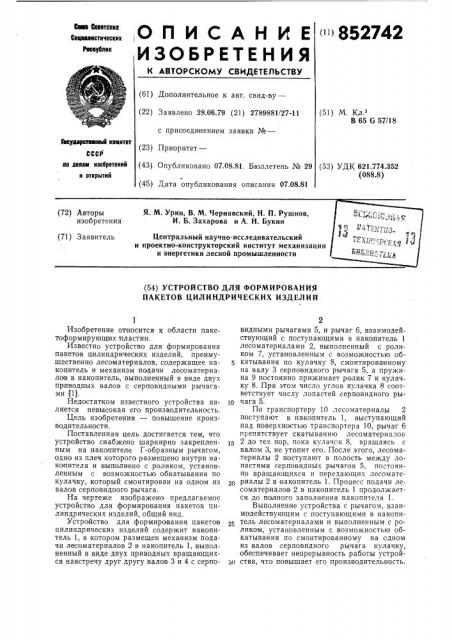

ОП ИСАНИ Е

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф

»

ФФ» (61) Дополнительное к авт. свид-ву— (22) 3 а явлено 28.06.79 (21) 2789881/27-11 с присоеди нением заявки №вЂ” (23) Приоритет— (43) Опубликовано 07.08.81. Бюллетень № 29

4 (45) Дата опубликования описания 07.08.81 (51) М. Кл.

В 65 G 57/18

Гоеударотеениый комитет ло делам изобретений и открытий (53) УДК 621.774.352 (088.8) Я. М. Урин, В. М. Чернявский, Н. П. Рушнов, И. Б. Захарова и А. Н. Букин (72) Авторы изобретения

Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ

ПАКЕТОВ ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ

Изобретение относится к области пакетоформирующих пластин.

Известно устройство для формирования пакетов цилиндрических изделий, преимущественно лесоматериалов, содержащее накопитель и механизм подачи лесоматериалов в накопитель, выполненный в виде двух приводных валов с серповидными рычагами (1).

Недостатком известного устройства является невысокая его производительность.

Цель изобретения — повышение производительности.

Поставленная цель достигается тем, что устройство снабжено шарнирно закрепленным на накопителе Г-образным рычагом, одно из плеч которого размещено внутри накопителя и выполнено с роликом, установленным с возможностью обкатывания по кулачку, который смонтирован на одном из валов серповидного рычага.

На чертеже изображено предлагаемое устройство для формирования пакетов цилиндрических изделий, общий вид.

Устройство для формирования пакетов цилиндрических изделий содержит накопитель 1, в котором размещен механизм подачи лесоматериалов 2 в накопитель 1, выполненный в виде двух приводных вращающихся навстречу друг другу валов 3 и 4 с серпо2 видными рычагами 5, и рычаг 6, взаимодействующий с поступающими в накопитель 1 лесоматериалами 2, выполненный с роликом 7, установленным с возможностью обкатывания по кулачку 8, смонтированному на валу 3 серповидного рычага 5, а пружина 9 постоянно прижимает ролик 7 к кулачку 8. При этом число углов кулачка 8 соответствует числу лопастей серповидного ры10 чага 5.

По транспортеру 10 лесоматериалы 2 поступают в накопитель 1, выступающий над поверхностью транспортера 10, рычаг 6 препятствует скатыванию лесоматериалов

2 до тех пор, пока кулачок 8, вращаясь с валом 3, не утопит его. После этого, лесоматериалы 2 поступают в полость между лопастями серповидных рычагов 5, постоянно вращающихся и передающих лесоматериалы 2 в накопитель 1. Процесс подачи лесоматериалов 2 в накопитель 1 продолжается до полного заполнения накопителя 1.

Выполнение устройства с рычагом, взаимодействующим с поступающими в накопитель лесоматериалами и выполненным с роликом, установленным с возможностью обкатывания по смонтированному на одном из валов серповидного рычага кулачку, обеспечивает непрерывность работы устрой«о ства, что повышает его производительность.

852742

Составитель О, Костякови

Техред И. Пеичко

Редактор Г. Прусова

Корректор Н. Федорова

Заказ 5206

Изд. уча 496 Тираж 842

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Загорская типография Упрполиграфиздата Мособлисполкома

Формула изобретения

Устройство для формирования пакетов цилиндрических изделий, преимущественно лесоматериалов, содержащее накопитель, механизм подачи лесоматериалов в накопитель, выполненный в виде двух приводных валов с серповидными рычагами, отл ичаю щ е е с я тем, что, с целью повышения производительности, оно снабжено шарнирно закрепленными на накопителе Г-образным

4 рычагом, одно из плеч которого размещено внутри накопителя и выполнено с роликом, установленным с возможностью обкатывания по кулачку, который смонтирован на

5 одном из валов серповидного рычага.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

10 Мз 742303, кл. В 65 G 57/18, 11.02.76 (прототип),
