Смазочная жидкость
Иллюстрации
Реферат

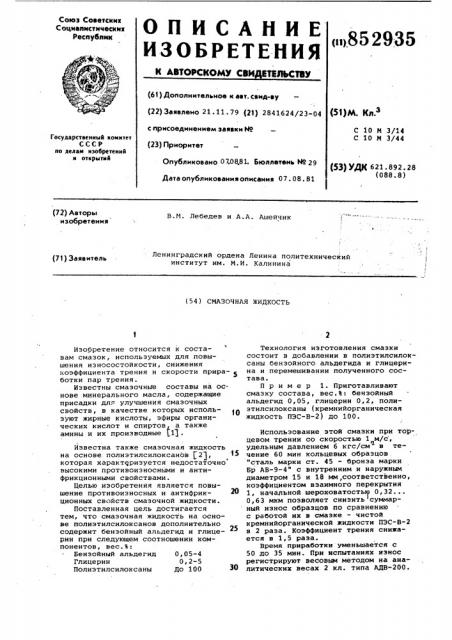

Союз Советских
Социалистических
Республик
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ ест.
Х АВТОРСКОМУ СВИ ИТИЛЬСТВУ (61) Дополнительное к авт. сеид-ву (22) Заявлено 21.11.79 (21) 2841624/23-04 (5l)M. КЛ. с присоединением заявки ¹ (23) Приоритет
С 10 М 3/14
С 10 М 3/44
Государственный комнтет
СССР
Ао деяам нзобретеннй н открытнй
Опубликовано 070881. Бюллетень № 29
Дата опубликованию описания 07. 08. 81 (53) УДК 621.892.28 (088.8) (72) Авторы изобретения
В.N. Лебедев и A.A. Ашейчик
Ленинградский ордена Ленина политехнический институт им. М.И. Калинина (71) Заявитель (54) СМАЗОЧНАЯ ЖИДКОСТЬ
0,05-4
0,2-5 до 100 ЗО
Изобретение относится к составам смазок, используемых для повышения износостойкости, снижения коэффициента трения и скорости прира- к ботки пар трения.
Известны смазочные составы на основе минерального масла, содержащие присадки для улучшения смазочных свойств, в качестве которых используют жирные кислоты, эфиры органических кислот и спиртов, а также амины и их производные 111 .
Известна также смазочная жидкость на основе полиэтилсилоксанов 2), которая характеризуется недостаточно высокими противоизносными и антифрикционными свойствами.
Целью изобретения является повышение противоизносных и антифрикционных свойств смазочной жидкости.
Поставленная цель достигается тем, что смазочная жидкость на основе полиэтилсилоксанов дополнительно содержит бензойный альдегид и глицерин при следующем соотношении компонентов, вес.Ъ:
Бензойный альдегид
Глицерин
Полиэтилсилоксаны
Технология изготовления смазки состоит в добавлении в полиэтилсилоксаны бензойного альдегида и глицерина и перемешивании полученного состава.
Пример 1. Приготавливают смазку состава, вес.й: бензойный альдегид 0,05, глицерин 0,2, полиэтилсилоксаны (кремнийорганическая жидкость ПЭС-В-2) до 100.
Использование этой смазки при торцевом трении со скоростью 1 м/с, удельным давлением 6 кгс/см в течение 60 мин кольцевых образцов
"сталь марки ст. 45 — бронза марки
Бр AB-9-4" с внутренним и наружным диаметром 15 и 18 мм,соответственно, коэффициентом взаимного перекрытия
1, начальной шероховатостью 0,32...
0,63 мкм позволяет снизить суммарный износ образцов по сравнению с работой их в смазке — чистой кремнийорганической жидкости ПЭС-В-2 в 2 раза. Коэффициент трения снижается в 1,5 раза.
Время приработки уменьшается с
50 до 35 мин. При испытаниях износ регистрируют весовым методом на аналитических весах 2 кл. типа АДВ-200.
852935
ПЭС-В-2 без присадок
ГОСТ 16480-70 8,5
0,14 50
0,095 35
0,08 15
0,09 10
По примеру 1 4, 2
По примеру 2 1, 9
По примеру 3 2,1
Формула изобретения
Составитель Л. Иванова
Техред М. Табакович Корректор Ю. Макаренко
Редактор 3. Бородкина
Тираж 548 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Заказ 5592/4
Филиал ППП "Патент", г. Ужгород, ул. Проектная,4
Время приработки оценивают по установлению состояний силы трения.
Результаты испытаний смазок приведены в таблице °
Пример 2. Приготавливают смазку состава, вес.%: бензойный альдегид 2, глицерин 2,5, кремнийорганическая жидкость ПЭС-В-2 до 100.
Использование этой смазки при трении образцов, приведенных в примере 1, при том же рабочем режиме испытаний позволяет снизить суммарный износ образцов по сравнению с работой их в чистой кремнийорганической жидкости ПЗС-B-2 в 4,5 раза, снизить коэффициент трения в 1,8 раза И уменьшить время приработки до 15
15 мин.
Результаты испытаний смазок приведены в таблице.
Пример 3. Приготавливают смазку состава, вес.%: бензойный щ альдегид 4, глицерин 5, кремнийорганическая жидкость ПЗС-В-2 до 100.
Использование этой смазки при трении образцов, указанных в примере
1, при том же рабочем режиме испытаний позволяет снизить суммарный износ образцов по сравнению с работой их в чистой жидкости ПЭС-B-2 в 4 раза, снизить коэффициент трения в 1,75 ра- за и уменьшить время приработки до 10 мин.
Результаты испытаний смазок приведены в таблице.
Во всех рассмотренных примерах по окончании испытаний на поверхности стального и бронзового образцов наблюдаются пленки чистой меди, что характерно при проявлении эффекта избирательного переноса.
При увеличении количества бензойного альдегида в базовой жидкости 4Q
ПЭС-В-2 более 4 вес.% при наличии глицерина в начальный период наблюдались низкие коэффициенты трения, а затем через 30-40 мин после эксперимента коэффициент трения резко возрастал, наблюдались заедания пар трения. При предлагаемом соотношении компонентов в смазке указанные выше коэффициенты трения сохранялись и при длительной работе образцов в приведенном в примере 1 режиме в течение 8 ч.
Из приведенных в таблице данных видно, что смазочная жидкость, содержащая бензойный альдегид и глицерин, способствует увеличению износостойкости, снижению коэффициента трения и увеличению скорости приработки смазываемых ей пар трения.
Смазочная жидкость на основе полиэтилсилоксанов, о т л и ч а ющ а я с я тем, что, с целью повышения противоизносных и антифрикционных свойств жидкости, она дополнительно содержит бензойный альдегид и глицерин при следующем соотношении компонентов, вес.%:
Бензойный алдегид 0,05-4
Глицерин 0,2-5
Полиэтилсилоксаны Ло 100
Источники информации, принятые во внимание при экспертизе
1. Виноградова И.Э. Противоизносные присадки к маслам. M., "Химия", 1972, с. 148.
2. ГОСТ 16480-70 (прототип1.
