Фильерный комплект для формованияпучков химических нитей
Иллюстрации
Показать всеРеферат
852977

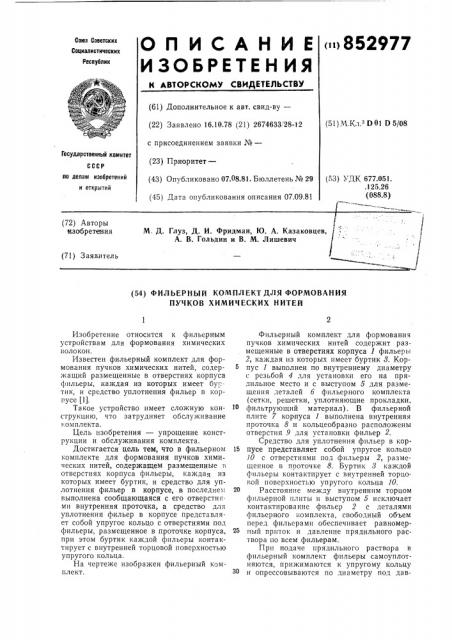

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 16.10.78 (21) 2674633 28-12 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 07.08.81. Бюллетень № 29 (45) Дата опубликования описания 07.09.81 (51) М Кл D 01 D 5/08
Государственный комитет по делам изобретений и открытий (ñ3) ДК 677 051.125.26 (088.8) (72) Авторы изобретен.ия
М. Д. Глуз, Д. И. Фридман, Ю. А. Казаковцев, А. В. Гольдин и В. М. Лишевич (71) Заявитель (54) ФИЛЬЕРНЫЙ КОМПЛЕКТ ДЛЯ ФОРМОВАНИЯ
ПУЧКОВ ХИМИЧЕСКИХ НИТЕЙ
Изобретение относится к фильерным устройствам для формования химических волокон.
Известен фильерный комплект для формования пучков химических нитей, содержащий размещенные в отверстиях корпуса фильеры, каждая из которых имеет бур— тик, и средство уплотнения фильер в корпусе (1).
Такое устройство имеет сложную конструкцию, что затрудняет обслуживание комплекта.
Цель изобретения — упрощение конструкции и обслуживания комплекта.
Достигается цель тем, что в фильерном комплекте для формования пучков химических нитей, содержащем размещенные и отверстиях корпуса фильеры, каждая из которых имеет буртик, и средство для уплотнения фильер в корпусе, в последнем выполнена сообщающаяся с его отверстиями внутренняя проточка, а средство для уплотнения фильер в корпусе представляет собой упругое кольцо с отверстиями под фильеры, размещенное в проточке корпуса, при этом буртик каждой фильеры контактирует с внутренней торцовой поверхностью упругого кольца.
На чертеже изображен фильерный комплект.
Фильерный комплект для формования пучков химических нитей содержит размещенные в отверстиях корпуса 1 фильерь.
2, каждая из которых имеет буртик 8. Корпус 1 выполнен по внутреннему диаметру с резьбой 4 для установки его на прядильное место и с выступом 5 для размещения деталей б фнльерного комплекта (сетки, решетки, уплотняющие прокладки, фильтрующий материал) . В фильер ной плите 7 корпуса 1 выполнена внутренняя проточка 8 и кольцеобразно расположены отверстия 9 для установки фильер 2.
Средство для уплотнения фильер в кор15 пусе представляет собой упругое кольцо
10 с отверстиями под фильеры 2, размещенное в пооточке 8. Буртик 8 каждой фильеры контактирует с внутренней торцовой поверхностью упругого кольца 10.
20 Расстояние между внутренним торцом фильерной плиты и выступом 5 исключает контактирование фильер 2 с деталями фильерного комплекта, свободный объем перед фильерами обеспечивает равномер25 ный приток и давление прядильного раствора по всем фильерам.
При подаче прядильного раствора в фильерный комплект фильеры самоуплотняются, прижимаются к упругому кольцу и опрессовываются по диаметру под дав852977
Формула изобретения
1 (4 г "
Составитель Ю. Смоляков
Техред М. Гайдамак
Редактор Л. Павлова
Корректор С. Файн
Заказ 1065/889 Изд. № 485 Тираж 497 Подписное
НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж 35, Раушская наб., д. 4/5
Тип. Харьк. фил. пред, «Патенг» лением прядильного раствора, что исключает перекос и загрязнение фильер, Предлагаемое выполнение фильерного комплекта позволяет упростить конструкцию и обеспечить удобную заправку фильер.
Фильерный комплект для формовация пучков химических нитей, содержащий размещенные в отверстиях корпуса фильеры, каждая из которых имеет буртик, и средство для уплотнения фильер в корпусе, отличающийся тем, что, с целью упрощения конструкции и обслуживания комплекта, в корпусе выполнена сообщающаяся с его отверстиями внутренняя проточка, а средство для уплотнения фильер в корпусе представляет собой упругое кольцо с отверстиями под фильеры, размещенное в проточке корпуса, при этом буртик каждой фильеры контактирует с внутренней торцовой поверхностью упругого кольца.
Источник информации, принятый во внимание при экспертизе:
1. Патент Швейцарии № 592750, 15 кл. D 01 D 3/00„19?7.
