Устройство для снегозадержания

Иллюстрации

Показать все

Реферат

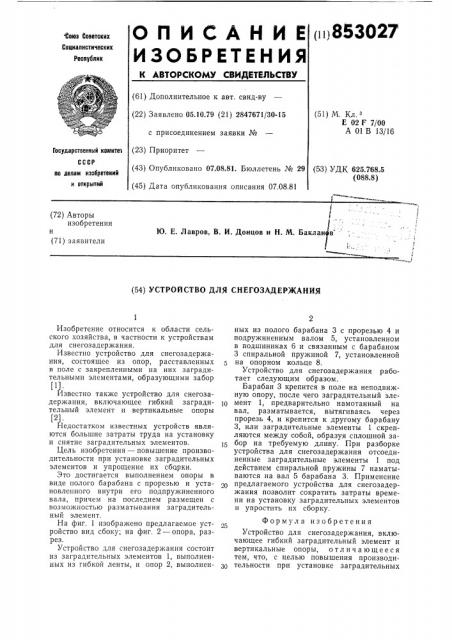

O П И С А Н И Е 11,853027

ИЗОЬЕЕТИНИЯ

Союз Советсккх

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 05.10.79 (21) 2847671(30-15 с присоединением заявки № (51) М. Кл.

Е 02 F 7/00

А 01 В 13/16 (43) Опубликовано 07.08.81. Бюллетень № 29 (53) УДК 625.768.5 (088.8) по делам изобретений и открытий (45) Дата опубликования описания 07.08.81 (72) Авторы изобретения и (71) заявители

Ю. Е. Лавров, В. И. Донцов и Н. М. Баклан в (54) УСТРОЙСТВО ДЛЯ СНЕГОЗАДЕРЖАНИЯ

Государственный комитет (23) Приоритет

Изобретение относится к области сельского хозяйства, в частности к устройствам для снегозадержания.

Известно устройство для снегозадержания, состоящее из опор, расставленных в поле с закрепленными на них заградительными элементами, образующими забор (1).

Известно также устройство для снегозадержания, включающее гибкий заградительный элемент и вертикальные опоры (2).

Недостатком известных устройств являются большие затраты труда на установку и снятие заградительных элементов.

Цель изобретения — повышение производительности при установке заградительных элементов и упрощение их сборки.

Это достигается выполнением опоры в виде полого барабана с прорезью и установленного внутри его подпружиненного вала, причем на последнем размещен с возможностью разматывания заградительный элемент.

На фиг. 1 изображено предлагаемое устройство вид сбоку; на фиг. 2 — опора, разрез.

Устройство для снегозадержания состоит из заградительных элементов 1, выполненных из гибкой ленты, и опор 2, выполненных из полого барабана 3 с прорезью 4 и подружиненным валом 5, установленном в подшиниках 6 и связанным с барабаном

3 спиральной пружиной 7, установленной на опорном кольце 8.

Устройство для снегозадержания работает следующим образом.

Барабан 3 крепится в поле на неподвижную опору, после чего заградительный эле1р мент 1, предварительно намотанный на вал, разматывается, вытягиваясь через прорезь 4, и крепится к другому барабану

3, или заградительные элементы 1 скрепляются между собой, образуя сплошной забор на требуемую длину. При разборке устройства для снегозадержания отсоединенные заградительные элементы 1 под действием спиральной пружины 7 наматываются на вал 5 барабана 3. Применение предлагаемого устройства для снегозадержания позволит сократить затраты времени на установку заградительных элементов и упростить их сборку.

Формула изобретения

Устройство для снегозадержания, включающее гибкий заградительный элемент и вертикальные опоры, отл и ч а ющееся тем, что, с целью повышения производительности при установке заградительных

853027

Составитель М. Гапон

Техред А. Камышникова

Корректор Н. Федорова

Редактор Т. Колодцева

Заказ 1556/21 Изд. № 467 Тираж 712 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )I(-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 элементов и упрощения их сборки, опора выполнена в виде полого барабана с прорезью и установленного внутри него подпружиненного вала, причем на последнем размещен с возможностью разматывания заградительный элемент.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 2795399, кл. 25б — 12.5, 1957.

2. Патент США № 3.347.527, кл. 256—

12.5, 19б7.
