Центробежный насос
Иллюстрации
Реферат

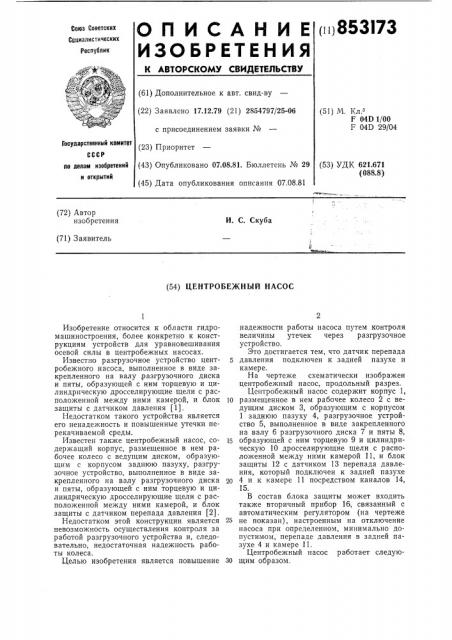

О fl И C A H И E пц853!73
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 17.12.79 (21) 2854797/25-06 с присоединением заявки № (23) Приоритет (51) М Кл
F 04D 1/00
F 04D 29/04
Государственный комитет (43) Опубликовано 07.08.81. Бюллетень № 29 (53) УДК 621.671 (088.8) ло делам изобретений и открытий (45) Дата опубликования описания 07.08.81 (72) Автор изобретения
И. С. Скуба (71) Заявитель (54) ЦЕНТРОБЕЖНЫЙ НАСОС
Изобретение относится к области гидромашиностроения, более конкретно к конструкциям устройств для уравновешивания осевой силы в центробежных насосах.
Известно разгрузочное устройство цент- 5 робежного насоса, выполненное в виде закрепленного на валу, разгрузочного диска и пяты, образующей с ним торцевую и цилиндрическую дросселирующие щели с расположенной между ними камерой, и блок 10 защиты с датчиком давления (1).
Недостатком такого устройства является его ненадежность и повышенные утечки перекачиваемой среды.
Известен также центробежный насос, со- 15 держащий корпус, размещенное в нем рабочее колесо с ведущим диском, образующим с корпусом заднюю пазуху, разгрузочное устройство, выполненное в виде закрепленного на валу разгрузочного диска 20 и пяты, образующей с ним торцевую и цилиндрическую дросселирующие щели с расположенной между ними камерой, и блок защиты с датчиком перепада давления (2).
Недостатком этой конструкции является 25 невозможность осуществления контроля за работой разгрузочного устройства и, следовательно, недостаточная надежность работы колеса.
Целью изобретения является повышение 30 надежности работы насоса путем контроля величины утечек через разгрузочное устройство.
Это достигается тем, что датчик перепада давления подключен к задней пазухе и камере.
На чертеже схематически изображен центробежный насос, продольный разрез.
Центробежный насос содержит корпус 1, размещенное в нем рабочее колесо 2 с ведущим диском 3, образующим с корпусом
1 заднюю пазуху 4, разгрузочное устройство 5, выполненное в виде закрепленного на валу 6 разгрузочного диска 7 и пяты 8, образующей с ним торцевую 9 и цилиндрическую 10 дросселирующие щели с расположенной между ними камерой 11, и блок защиты 12 с датчиком 13 перепада давления, который подключен к задней пазухе
4 и к камере 11 посредством каналов 14, 15.
В состав блока защиты может входить также вторичный прибор 16, связанный с автоматическим регулятором (на чертеже не показан), настроенным на отключение насоса при определенном, минимально допустимом, перепаде давления в задней пазухе 4 и камере 11.
Центробежный насос работает следующим образом.
853173
НПО «Поиск» Заказ 1565/10 Изд. 469 Тираж 712 Подписное
Типография, пр. Сапунова, 2
Перекачиваемая жидкость поступает на вход рабочего колеса 2 и подается им к потребителю. Часть жидкости с повышенным давлением с выхода, рабочего колеса
2 поступает в заднюю пазуху 4 и, проходя через цилиндрическую 10 и торцевую 9 дросселирующие щели, обеспечивает осевую разгрузку колеса 2 и вала 6. Часть давления жидкости при этом срабатывается на цилиндрической щели 10, а другая— на торцевой щели 9.
Характерным для такой схемы уравновешивания является то, что при изменении размера торцевой щели 9 перераспределяются перепады давлений на цилиндрической 10 и торцевой 9 дросселирующих щелях. При уменьшении торцевой щели 9 уменьшается переток жидкости через разгрузочное устройство 5, в том числе и через цилиндрическую щель 10. Следовательно, уменьшается перепад давления на цилиндрической щели 10.
При запирании, т. е. равенстве зазора нулю в торцевой щели 9 прекращается переток жидкости через устройство 5, следовательно исчезают потери давления в цилиндрической щели 10, и давление в камере 11 становится равным давлению в пазухе 4. Таким образом, по перепаду давления в камере 11 и пазухе 4 обеспечивается постоянный контроль за осевым положением ротора. Величина перепада давления на щели 10 измеряется датчиком 13, который через вторичный прибор 16 связан с автоматическим регулятором (на чертеже не показан).
При промежуточной величине перепада давлений, например 20 /о от номинального, блок защиты 12 выдает предупреждающий сигнал «Аварийная ситуация», который ro5 ворит о том, что необходимо установить режим работы насоса, более близкий к оптимальному. При достижении минимального перепада давления на цилиндрической щели 10, например 10% от номинального, что
10 свидетельствует о недопустимом смыкании торцевой щели 9 и уменьшении расхода жидкости через разгрузочное устройство 5, автоматический регулятор отключит насос.
Формула изобретения
Центробежный насос, содержащий корпус, размещенное в нем,рабочее колесо с ведущим диском, образующим с корпусом заднюю пазуху, разгрузочное устройство, 20 выполненное в виде закрепленного на валу разгрузочного диска и пяты, образующей с ним торцевую и цилиндрическую дросселирующие щели с расположенной между ними камерой, и блок защиты с датчиком перепада давления, отличающийся тем, что, с целью повышения надежности работы путем контроля величины утечек через разгрузочное устройство, датчик перепада подключен к задней пазухе и камере.
30 Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Ко 224315, М. кл F 04D 29/04, 1967.
2. Авторское свидетельство СССР
35 по заявке Мю 2761044/25-06, М. кл, F 04D
29/04, 03.05.79 (прототип) .
