Реферат

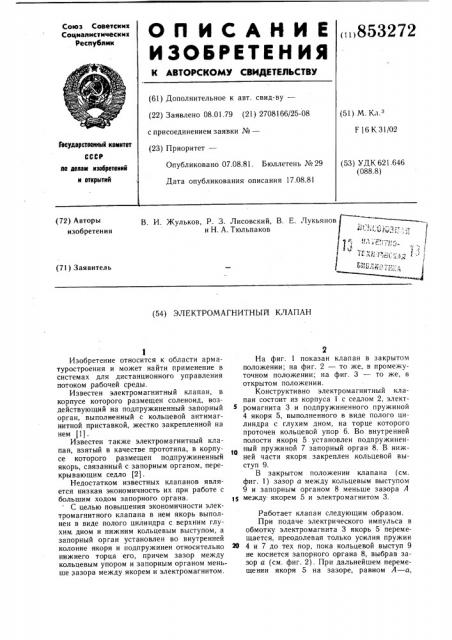

Союз Советскин

Социалистическик

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 08.01.79 (21) 2708166/25-08 с присоединением заявки №вЂ” (23) Приоритет— (51) M. Кл.з

F 16 К 31/02

Гееударстеенннй кеннтет (53) УДК 621.646 (088.8) Опубликовано 07.08.81. Бюллетень № 29

Дата опубликования описания 17.08.81 па делан нзебретеннй н аткрнтнй (72) Авторы изобретения

В. И. Жульков, P. 3. Лисовский, В. Е. Лукьянов и Н. А. Тюльпаков

Г "

1 (71) Заявитель (54) ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

Изобретение относится к области арматуростроения и может найти применение в системах для дистанционного управления потоком рабочей среды.

Известен электромагнитный клапан, в корпусе которого размещен соленоид, воздействующий на подпружиненный запорный орган, выполненный с кольцевой антимагнитной приставкой, жестко закрепленной на нем (1).

Известен также электромагнитный клапан, взятый в качестве прототипа, в корпусе которого размещен подпружиненный якорь, связанный с запорным органом, перекрывающим седло (2).

Недостатком известных клапанов является низкая экономичность их при работе с большим ходом запорного органа.

С целью повышения экономичности электромагнитного клапана в нем якорь выполнен в виде полого цилиндра с верхним глухим дном и нижним кольцевым выступом, а запорный орган установлен во внутренней колонне якоря и подпружинен относительно нижнего торца его, причем зазор между кольцевым упором и запорным органом меньше зазора между якорем и электромагнитом.

На фиг. 1 показан клапан в закрытом положении; на фиг. 2 — то же, в промежуточном положении; на фиг. 3 — то же, в открытом положении.

Конструктивно электромагнитный клапан состоит из корпуса 1 с седлом 2, электромагнита 3 и подпружиненного пружиной

4 якоря 5, выполненного в виде полого цилиндра с глухим дном, на торце которого проточен кольцевой упор 6. Во внутренней полости якоря 5 установлен подпружиненный пружиной 7 запорный орган 8. В нижней части якоря. закреплен кольцевой выступ 9.

В закрытом положении клапана (см. фиг. 1) зазор а между кольцевым выступом

9 и запорным органом 8 меньше зазора А

1 между якорем 5 и электромагнитом 3.

Работает клапан следующим образом.

При подаче электрического импульса в обмотку электромагнита 3 якорь 5 перемещается, преодолевая только усилия пружин

20 4 и 7 до тех пор, пока кольцевой выступ 9 не коснется запорного органа 8, выбрав зазор а (см. фиг. 2). При дальнейшем перемещении якоря 5 на зазоре, равном А — а, 853272

Фиг./

Фп.2

Составитель В. Королев

Техред А. Бойкас Корректор С. IgoMax

Тираж 1006. Подписное

ВНИИПИ Государственного комитета СССР по делам нзобретеннй н от крытнй

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Редактор О. Юркова

Заказ 5601/7 развивается большая сила притяжения якоря 5 к электромагниту 3, и в этом случае преодолевается усилие от действия рабочей среды. При полном подъеме якоря 5 ранее сжатая пружина 7, выпрямляясь, полностью поднимает запорный орган 8 и прижимает его к кольцевому упору 6, полностью открыв проходное сечение между седлом 2 и запорным органом 8 (см. фиг. 3).

Выполнение якоря в виде полого цилиндра с верхним глухим дном и нижним кольцевым выступом и размешение запорного органа во внутренней полости якоря с зазором между кольцевым выступом и запорным органом меньшим, чем зазорм между якорем и электромагнитом, позволяет уменьшить потребную мощность электромагнитного привода при относительно больших ходах запорного органа, Формула изобретения

Электромагнитный клапан, в корпусе которого размещен подпружиненный якорь, связанный с запорным органом, перекрывающим седло, отличающийся тем, что, с це5 лью повышения его экономичности, якорь выполнен в виде полого цилиндра с верхним глухим дном и нижним кольцевым выступом, а запорный орган установлен в цилиндре и подпружинен относительно его кольцево10 го выступа, причем зазор между кольцевым выступом и запорным органом меньше зазора между якорем и электромагнитом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

15 № 304395, кл. F 16 К 31/06, 1971.

2. Авторское свидетельство СССР № 452712, кл. F 16 К 31/02, 1974 (прототип) .
