Реферат

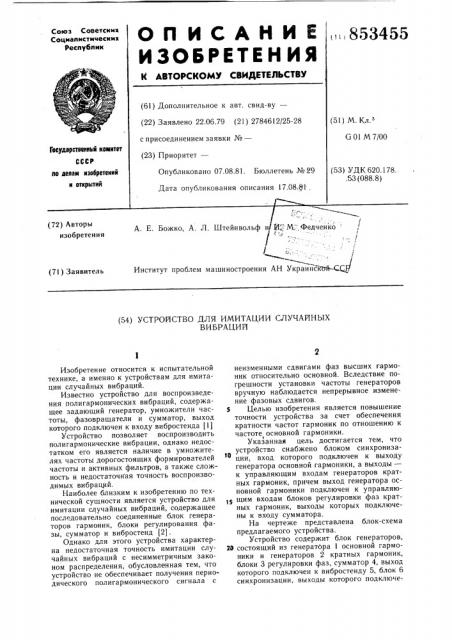

Оп ИСАНИ Е

Союз Советских

Соцмалмстмческмх

Республик,853455

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.06.79 (21) 2784612/25-28 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

G 01 М 7/00

Государственный комитет

СССР

Ilo делам изобретений и отнрмтий

Опубликовано 07.08.81. Бюллетень №29

Дата опубликования описания 17.08:ф1 (53) УДК 620.178..53 (088.8) "-А. Е. Божко, А. Л. Штейнвольф и, И. „ ::M.:,Ôåä÷åíêî

/

Институт проблем машиностроения АН украйнскстин..киу/ (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИМИТАЦИИ СЛУЧАЙНЫХ

ВИБРАЦИЙ

Изобретение относится к испытательной технике, а именно к устройствам для имитации случайных вибраций.

Известно устройство для воспроизведения полигармонических вибраций, содержащее задающий генератор, умножители частоты, фазоврашатели и сумматор, выход которого подключен к входу вибростенда (1)

Устройство позволяет воспроизводить полигармонические вибрации, однако недостатком его является наличие в умножителях частоты дорогостоящих формирователей частоты и активных фильтров, а также сложность и недостаточная точность воспроизводимых вибраций.

Наиболее близким к изобретению по технической сущности является устройство для имитации случайных вибраций, содержащее последовательно соединенные блок генераторов гармоник, блоки регулирования фазы, сумматор и вибростенд (2).

Однако для этого устройства характерна недостаточная точность имитации случайных вибраций с несимметричным законом распределения, обусловленная тем, что устройство не обеспечивает получения периодического полигармонического сигнала с неизменными сдвигами фаз высших гармоник относительно основной. Вследствие погрешности установки частоты генераторов вручную наблюдается непрерывное изменение фазовых сдвигов.

5 Целью изобретения является повышение точности устройства за счет обеспечения кратности частот гармоник по отношению к частоте основной гармоники. а

Указанная цель достигается тем, что устройство снабжено блоком синхронизации, вход которого подключен к выходу генератора основной гармоники, а выходы— к управляющим входам генераторов кратных гармоник, причем выход генератора основной гармоники подключен к управляю1 щим входам блоков регулировки фаз кратных гармоник, выходы которых подключены к входу сумматора.

На чертеже представлена блок-схема предлагаемого устройства.

Устройство содержит блок генераторов, ZO состоящий из генератора 1 основной гармоники и генераторов 2 кратных гармоник, блоки 3 регулировки фаз, сумматор 4, выход которого подключен к вибростенду 5, блок 6 синхронизации, выходы которого подключе853455

Формула изобретения

Составитель А. Каратыш

Редактор Ж. Рожкова Техред А. Бойкас

Заказ 5638/16 Тираж 907 Подписное

ВНИИПИ Государственного комитета СССР во делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 ны к управляющим входам генераторов 2 кратных гармоник. Выход генератора 1 основной гармоники подключен к входу блока 6 синхронизации и управляюшим входам блоков 3 регулирования фаз кратных гармоник.

Устройство работает следуюшим образом.

Для имитации стационарных случайных вибраций с несимметричным законом распределения на выходе сумматора 4 необходимо, получить стабильныи периодический полигармонический сигнал с неизменными сдвигами фаз гармоник относительно основной гармоники.

Сигнал генератора 1 основной гармоники подается в блок 6 синхронизации, на выходе которого формируются кратные гармоники, а основная отсутствует. Сформированные кратные гармоники используются для управления генераторами 2 соответствуюших кратных гармоник, на выходе которых получаются гармонические сигналы с частотами, кратными основной гармонике. Сигналы генераторов 2 поступают на входы блоков 3 регулировки фаз, на управляющие входы последних поступает управляюший сигнал с генератора основной гармоники. В результате на входе сумматора 4 сформированы гармоники с неизменными фазовыми сдвигами.

Суммарный сигнал, представляюший собой имитацию случайного, воспроизводится вибростендом 5.

Устройство повышает точность имитации случайного процесса с асям .етричным законом распределения.

Устройство для имитации случайных вибраций, содержащее последовательно соединенные блок генераторов гармоник, блоки регулировки фазы, сумматор и вибростенд, 0 отличающееся тем, что, с целью повышения точности имитации случайных вибраций с несимметричным законом распределения, оно снабжено блоком синхронизации, вход которого подключен к выходу

1« генератора основной гармоники, а выходы— к управляющим входам генераторов кратных гармоник, причем выход генератора основной гармоники подключен к управляюшим входам блоков регулировки фаз кратных гармоник, выходы которых подключены

20 к входу сум м атор а.

Источники информации, принятые во внимание при экспертизе

1. Кривошлыков А. И. Воспроизведение на вибростенде полигармонических колеба25 ний.-Сб. «Вибростенды и возбудители колебаний». Киев, «Науксва Думка», 1969, с. 3 — 6.

2. Патент США № 3015949, кл. 73 — 71.5, 1962 (прототип) .
