«>853556

Союз Советскик

Социалистических

Реслублик

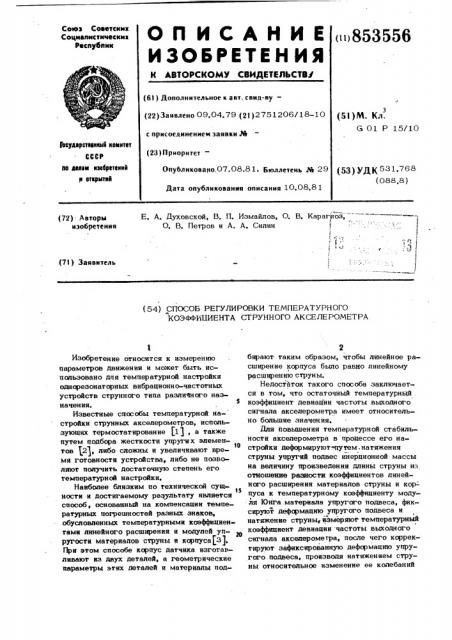

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ,Ф (61) fl,îïîëíèòåëüíîå к авт. свид-ву— (22) Заявлено 09.04.79 (21)2751206/18-10 с присоединением заявки М (23) Приоритет

Опубликовано,07.08.81. Бюллетень Ж 29

Дата опубликования описания 10.08.8 1 (5 E ) М. Кл.

G 01 P 15/10

4447деРcl44NN4 KOMIIToT

СССР ле делам лаабретеккк уе еткрытий (53) УДК531.768 (088.8) Е. А. Духовской, В. П. Измайлов, О. В. Карагиоэ,"

О. В. Петров и А. A. Силин а;, j f, (72). Авторы изобретения (73 ) Заявитель (54) СПОСОБ РЕГУЛИРОВКИ ТЕМПЕРАТУРНОГО

КОЭФФИЦИЕНТА СТРУННОГО АКСЕЛЕРОМЕТРА

Изобретение относится к измерению параметров движения и может быть использовано для температурной настройки однореэонаторных вибрационно-частотных устройств струнного типа различного назначения.

Известные способы температурной на- стройки струнных акселерометров, использующих термостатирование (1), а также путем подбора жесткости упругих элемен1О тов g2), либо сложны и увеличивают время готовности устройства, либо не позволяют получить достаточную степень его температурной настройки.

Наиболее близким по технической сущ15 ности и достигаемому результату является способ, основанный на компенсации температурных погрешностей разных знаков, обусловленных температурными коэффициентами линейного расширения и модулей упругости материалов струны и корпуса(З).

При этом способе корпус датчика изготавливают из двух деталей, а геометрические параметры этих деталей и материалы под2 бирают таким образом, чтобы линейное расширение корпуса было равно линейному расширению струны.

Недостаток такого способа заключается в том, что остаточный температурный коэффициент девиации частоты выходного сигнала акселерометра имеет относительно большие значения.

Для повышения температурной стабильности акселерометра в процессе его настройки деформируют: путем. натяжения струны упругий подвес инерционной массы на величину произведения длины струны нз отношение разности коэффициентов линейного расширения материалов струны и корпуса к температурному коэффициенту моду1

:ля Юнга материала упругого подвеса, фиксируют дефсрмацию упругого подвеса и натяжение струны, измеряют температурный коэффициент девиации частоты выходного сигнала акселерометра, после чего корректируют зафиксированную деформацию упругого подвеса, производя натяжением струны относительное изменение ее колебаний

85355 тра величину отношения измеренного тем( пературного коэффициента девиации частоты к температурному коэффициенту модуля

Юнга материала упругого подвеса.

На фиг. 1 и 2 представлена упрощенная конструктивная схема однострунного акселеромегра, Способ регулировки температурного коэффициента струнного акселерометра может быть реализован следующим образом. 10

Йеформация упругого пластинчатого под веса 1 инерционной массы 2 осуществлялась натяжением струны 3 и контролировалась визуально по перемещению инер-. ционной массы 2 относительно корпуса 4. 15

Йеформацию упругого подвеса 1 контролировали визуально по перемещению инерционной массы 2 по отношению к корпусу 4 при натяжении струны 3. Для этого на инерционную массу нанесли риску, 2О а на внутренней поверхности корпуса 4 укрепили шкалу 5, имеющую нулевую и рабочие риски, таким образом, чтобы ее нулевая риска совместилась с риской инер. ционной массы 2 при ненатянугой струне.

При достижении требуемого значения деформации (совмещении риски. упругого подвеса с раоочей риской шкалы 5) струну 3 фиксируют в зажиме 6. Затем акселерометр помещают в тепловую камеру и электронным частотомером определяют смешение частоты при изменении темпер атуры. После измерения температурного коэффициента девиации производят дополнительную коррекцию деформации йодвеса - 35 путем перемещения зажима 6 относительно корпуса 4 вместе с зажатым концом струны. для такой коррекции деформации упругого подвеса используется вспомогательное устройство, позволяющее микро- 40 винтом перемещать зажим 6 относительно корпуса 4 (на чертеже не показано) .

Корректируемая величина контролируется электронным частотомером по изменению частоты колебаний струны.

6 ф

Измеряя остаточный температ урный ко-. эффициент, можно определит ь достигнутую степень температурной настройки.

Формула изобретения

Способ регулировки температурного коэффициента струнного акселерометра, заключающийся в компенсации гемпецатурных погрешностей разных знаков, обусловленных температурными коэффициентами линейного расширения и модулей упругости материалов струны и корпуса о г л и— ч а ю шийся тем, что, с целью повышения температурной стабильности акселерометра, а процессе настройки акселерометра деформируют путем натяжения струны упругий подвес инерционной массы на величину произведения длины струны на отношение разности коэффициентов линейного расширения материалов струны и корпуса к температурному коэффициенту модуля Юнга материала упругого подвеса, фиксируют деформацию упругого подвеса и натяжение струны, измеряют температурный коэффициент девиации частоты выходного сигнала акселеромегра, после чего корректируют зафиксированную деформацию упругого подвеса, производя натяжением струны относительное изменение.частоты ее колебаний на величину отношения измеренного температурного коэффициента девиации частоты к температурному коэффициенту модуля Юнга материала уйругого подвеса.

Источники информации, йринятые во внимание при экспертизе .

1.ВосФ 5%.ъ.ачемуse р.цч1ве1ег

ЕХрег"4т1юА, Al A A,3975, М- МОО, Врр;Я

2. Кондрашкова Г. А., Кнорринг В. Г., Расчет температурной стабильности струнных датчиков. ЛПИ, Л., 1963, с. 25-31.

3. Милохин Н. Т. Частотные датчики систем авгокон гроля и управления.М., Энергия», 1968, с. 29 (прототип).

 53556
