Реферат



3zraec 42f, 1о

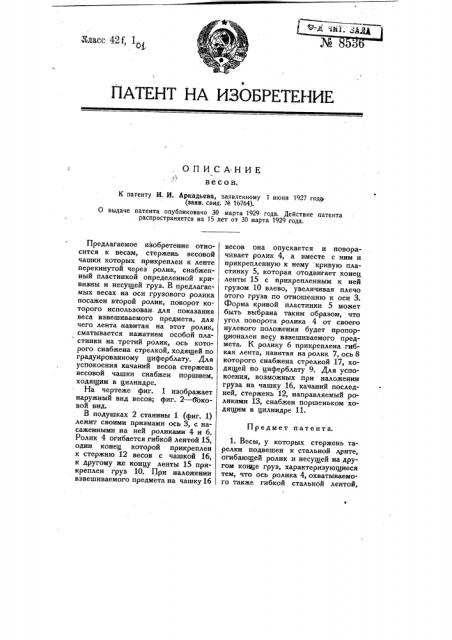

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ весов.

К патенту И. И. Аркадьева, заявленному 1 июня 1927 года (ваяв. свид. X 16764).

О выдаче патента опубликовано 30 марта 1929 года. Действие патента распространяется на 15 лет от ЗО марта 1929 года.

Предмет патента.

Предлагаемое изобретение отно- сится к весам, стержень весовой чашки которых прикреплен к ленте перекинутой через ролик, снабженный пластинкой определенной кривизны и несущей груз. В предлагаемых весах на оси грузового ролика посажен второй ролик, поворот которого использован, для показания веса взвешиваемого предмета, для чего лента навитая на этот ролик, сматывается нажатием особой пластинки на .третий ролик, ось которого снабжена стрелкой, ходящей по градуированному циферблату. Для успокоения качаний весов стержень весовой чашки снабжен поршнем, ходящим в цилиндре.

На чертеже фиг. 1 изображает наружный вид весов; фиг. 2 — ооковой вид..

В подушках 2 станины 1 (фиг. Ц лежит своими призмами ось 3, с насаженными на ней роликами 4 и 6.

Ролик 4 огибается гибкой лентой 15, один конец которой прикреплен к стержню 12 весов с чашкой 16, к другому же концу ленты 15 прикреплен груз 10. При наложении взвешиваемого предмета на чашку 16 весов она опускается и поворачивает ролик 4, а вместе с ним и прикрепленную к нему кривую пластинку 5, которая отодвигает конец ленты 15 с прикрепленным к ней грузом 10 влево, увеличивая плечо этого груза по отношению к оси 3.

Форма кривой пластинки 5 может быть выбрана таким образом, что угол поворота ролика 4 от своего нулевого положения будет пропорционален веду взвешиваемого предмета. К ролику б прикреплена гибкая лента, навитая на ролик 7, ось 8 которого снабжена стрелкой 17, ходящей по циферблату 9. Для успокоения, возможных при наложении груза на чашку 16, качаний последней, стержень 12, направляемый роликами 13, снабжен поршеньком ходящим в цилиндре 11.

1. Весы, у которых стержень тарелки подвешен к стальной ленте, огибающей ролик и несущей на другом конце груз, характеризующиеся тем, что ось ролика 4, охватываемого также гибкой стальной лентой, М. Л.

Типография Первой Артели Советский Печатник, Моховая, 40. несет второй ролик 6, охватываемый также гибкой стальной лентой, навиваемой своим концом на ролик 7, ось 8 которого снабжена стрелкой, ходящей по градуированному цифер.блату 9.

2. В охарактеризованных в и. 1,, весах применение, для успокоения качаний весов, устройства, состоящего из насаженного на конец стержня 12 направляемого роликами 13 поршенька, входящего в цилиндр 11.
