Пневматическое устройство выбораминимума

Пневматическое устройство выбораминимума

Иллюстрации

Показать все

Реферат



Союз Советснмк

Социапнстнческмк

Реснублнк

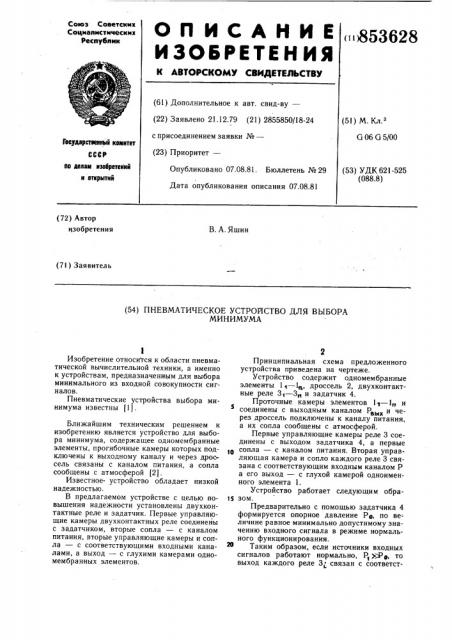

Оll ИСАНИЕ„,ЩЗ 28

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.12.79 (21) 2855850/18-24 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

G 06 G 5/00

Гееударстеелинй кеннтет по делан лэееретений и еткрнтий (53) УДК 621-525 (088.8) Опубликовано 07.08.81. Бюллетень № 29

Дата опубликования описания 07.08.81 (72) Автор изобретения

В. А. Яшин (7I ) Заявитель (54) ПНЕВМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ВЫБОРА

МИНИМУМА

Изобретение относится к области пневматической вычислительной техники, а именно к устройствам, предназначенным для выбора минимального из входной совокупности сигналов.

Пневматические устройства выбора минимума известны 11).

Ближайшим техническим решением к изобретению является устройство для выбора минимума, содержащее одномембранные элементы, прогибочные камеры которых подключены к выходному каналу и через дроссель связаны с каналом питания, а сопла сообщены с атмосферой (2j

Известное. устройство обладает низкой надежностью.

В предлагаемом устройстве с целью повышения надежности установлены двухконтактные реле и задатчик. Первые управляющие камеры двухконтактных реле соединены с задатчиком, вторые сопла — с каналом питания, вторые управляющие камеры и сопла — с соответствующими входными каналами, а выход — с глухими камерами одномембранных элементов.

Принципиальная схема предложенного устройства приведена на чертеже.

Устройство содержит одномембранные элементы l i — 1„, дроссель 2, двухконтактные реле 3 — З„и задатчик 4.

Проточные камеры элементов 11 — 1> и

5 соединены с выходным каналом Рв,„и через дроссель подключены к каналу ййтания, а их сопла сообщены с атмосферой.

Первые управляющие камеры реле 3 соединены с выходом задатчика 4, а первые

1О сопла — с каналом питания. Вторая управляющая камера и сопло каждого реле 3 связана с соответствующим входным каналом P а его выход — с глухой камерой одноименного элемента 1.

Устройство работает следующи м обра15 зом.

Предварительно с помощью задатчика 4 формируется опорное давление Ро, по величине равное минимально допустимому значению входного сигнала в режиме нормального функционирования.

Таким образом, если источники входных сигналов работают нормально, Р1 >.Рв, то выход каждого реле З„связан с соответст853628

Формула изобретения

Составитель О. Гудкова

Редактор Л. Утехина Техред А. Бойкас Корректор В. Синицкая

Заказ 5674/24 Тираж 745 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 вующим входным каналом Р, а на выходе устройства воспроизводится минимальный сигнал из входной совокупности.

В случае отказа любого из источников входного сигнала типа обрыв сигнал Р„приобретает нулевое значение, соответствующее реле перебрасывается в другое положение, его выход коммутируется с каналом питания, а выходной сигнал устройства становится равным минимальному из совокупности годных входных сигналов.

Таким образом, предложенное устройство в отличие от известных нечувствительно к отказам типа обрыв во входных цепях.

Пневматическое устройство для выбора минимума, содержащее одномембранные элементы, проточные камеры которых соединены с выходным каналом и через дроссель подключены к каналу питания, а сопла сообщены с атмосферой, отличающееся тем, что, с целью повышения надежности, в нем установлены двухконтактные реле и задатчик, причем первые управляющие камеры двухконтактных реле соединены с задатчиком, их первые сопла связаны с каналом питания, а входные каналы соединены со вторыми управляющими камерами и соплами соответствующих двухконтактных реле, выходы которых связаны с глухими камерами соответствующих одномембранных элементов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 549602, кл. F 15 С 3/04, 1977.

2. Фудим Е. В. Пневматическая вычислительная техника. М., Наука, с. 471.
