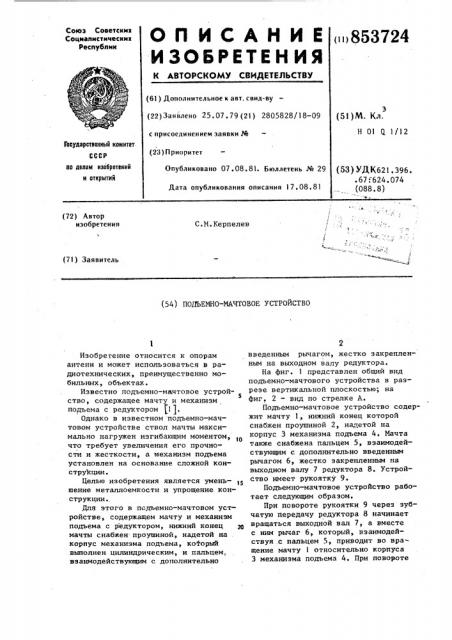

О П И С А Н И Е (1853724

ИЗОБРЕТЕН ИЯ

Союз Советсими

Соцмалмстмчесимк

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 25. 07. 79 (21) 2805828/18-09

Э (5l)M. Кл, Н 01 Q 1/12 с присоединением заявки ¹

Гоаудирствеииый комитет

СССР (23} Приоритет ио делен изобретений и атирытии

Опубликовано 07.08.81. Бюллетень № 29

Дата опубликования описания 17. 08. 81 (53) УД К621. 396. .67:624 ° 074 (088.8) (?2) Автор изобретения

С.N.Êåðïåëåâ (71) Заявитель (54) ПОДЪЕМНО-МАЧТОВОЕ УСТРОЙСТВО

Изобретение относится к опорам антенн и может использоваться в радиотехнических, преимущественно мобильных, объектах.

Известно подъемно-мачтовое устрой5 ство, содержащее мачту и механизм подъема с редуктором )1).

Однако в известном подъемно-мачтовом устройстве ствол мачты максимально нагружен изгибающим моментом, что требует увеличения его прочности и жесткости, а механизм подъема установлен на основание сложной конструкции.

Целью изобретения является уменьшение металлоемкости и упрощение конструкции.

Для этого в подъемно-мачтовом устройстве, содержащем мачту и механизм подъема с редуктором, нижний конец 20 мачты снабжен проушиной, надетой на корпус механизма подъема, коФорый выполнен цилиндрическим, и пальцем. взаимодействутащим с дополнительно введенным рычагом, жестко закрепленным на выходном валу редуктора.

На фиг. 1 представлен общий внд подъемно-мачтового устройства в разрезе вертикальной плоскостью; на фиг. 2 — вид по стрелке A.

Подъемно-мачтовое устройство содержит мачту 1, нижний конец которой снабжен проушиной 2, надетой на корпус 3 механизма подъема 4. Мачта также снабжена пальцем 5, взаимодействующим с дополнительно введенным рычагом 6, жестко закрепленным на выходном валу 7 редуктора 8. Устройство имеет рукоятку 9.

Подъемно-мачтовое устройство работает следующим образом.

При повороте рукоятки 9 через зубчатую передачу редуктора 8 начинает вращаться выходной вал 7, а вместе с ним рычаг 6, который, взаимодействуя,с пальцем 5, приводит во вращение мачту 1 относительно корпуса

3 механизма подъема 4 ° При повороте иа 90О мачта перемещается из горизонтального положения в вертикальное и наоборот.

В зависимости от длины рычага 6 и расположения пальца 5 относительно оси вращения мачты изменяется изгибающий момент, действующий на мачту при ее подъеме или спуске.

В предложенном подъемно-мачтовом устройстве снижена металлоемкость за счет исключения основания; устройство компактно, что особенно важно в мобильных объектах. ,Формула изобретения

Подъемно -мачтовое устройство, содержащее мачту и механизм подъема с

853724 .4 редуктором, о т л и ч а ю щ е е с я тем, что, с целью уменьшения металлоемкости и упрощения конструкции, нижний конец мачты снабжен проушиной, надетой на корпус механизма подъема, который выполнен цилиндрическим, и пальцем, взаимодействующим с дополнительно введенным рычагом, жестко закрепленным на выходном валу редук<о тора.

Источники информации, . принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 273304, кл. Н Ol Q 9/04, 1970

853724

Составитель Г.Челей

Редактор Б.Федотов Техред М. Рейвес Корректор А. Гриценко, Заказ 5687 29 Тираж 634 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

ll3035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная,
