Устройство для перемещения овец

Устройство для перемещения овец

Иллюстрации

Показать все

Реферат

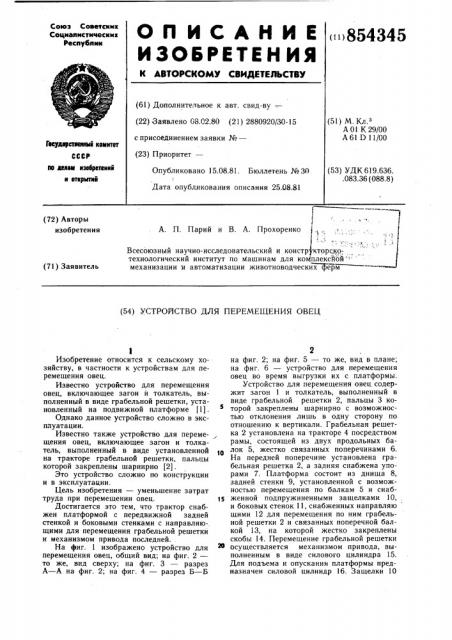

Союз Советсиик

Социалистическик

Реслублим

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву —. (22) Заявлено 08.02.80 (21) 2880920/30-15 с присоединением заявки №вЂ” (51) М.К .

А Ol К 29/00

А 61 D 11/00

Гееударстееева кемитет

СССР (23) Приоритет— ке дела» кзебретеннй к еткрмткй

Опубликовано 15.08.81. Бюллетень № 30

Дата опубликования описания 25.08.81 (53) УДК 619.636. .083.36 (088.8) 1

А. П. Парий и В. А. Прохоренко

Всесоюзный научно-исследовательский и конструкторскотехнологический институт по Машинам для коМплексйОЙ механизации и автоматизации животноводческйхферм (72) Авторы изобретения (71) Заявитель (54) УСТРОИСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ ОВЕЦ

Изобретение относится к сельскому хозяйству, в частности к устройствам для перемещения овец.

Известно устройство для перемещения овец, включающее загон и толкатель, выполненный в виде грабельной решетки, установленный на подвижной платформе (1) .

Однако данное устройство сложно в эксплуатации.

Известно также устройство для перемещения овец, включающее загон и толкатель, выполненный в виде установленной на тракторе грабельной решетки, пальцы которой закреплены шарнирно (2).

Это устройство сложно по конструкции и в эксплуатации.

Цель изобретения — уменьшение затрат труда при перемещении овец.

Достигается это тем, что трактор снабжен платформой с передвижной задней стенкой и боковыми стенками с направляющими для перемещения грабельной решетки и механизмом привода последней..

На фиг. 1 изображено устройство для перемещения овец, общий вид; на фиг. 2— то же, вид сверху; на фиг. 3 — разрез

А — А на фиг. 2; на фиг. 4 — разрез Б — Б

2 на фиг. 2; на фиг. 5 — то же, вид в плане; на фиг. 6 — устройство для перемещения овец во время выгрузки их с платформы.

Устройство для перемещения овец содержит загон 1 и толкатель, выполненный в виде грабельной решетки 2, пальцы 3 которой закреплены шарнирно с возможностью отклонения лишь в одну сторону по отношению к вертикали. Грабельная решетка 2 установлена на тракторе 4 посредством рамы, состоящей из двух продольных балок 5, жестко связанных поперечинами 6.

На передней поперечине установлена грабельная решетка 2, а задняя снабжена упорами 7. Платформа состоит из днища 8, задней стенки 9, установленной с возможностью перемещения по балкам 5 и снабженной подпружиненными защелками 10, и боковых стенок 11, снабженных направляю шими 12 для перемещения по ним грабельной решетки 2 и связанных поперечной балкой 13, на которой жестко закреплены скобы 14. Перемещение грабельной решетки осуществляется механизмом привода, выполненным в виде силового цилиндра 15.

Для подъема и опускания платформы предназначен силовой цилиндр 16. Защелки 10

854345 взаимодействуют с упорами 17 и соединены с пружинами 18. Трактор снабжен катками 19.

Работает устройство следующим образом.

Для захвата из находящейся в загоне 1 отары нескольких овец трактор 4 перемещают по загону до тех пор, пока передний обрез платформы не примкнет к овцам. 3атем платформу опускают на землю, после чего грабельную решетку 2 перемещают вперед по направляющим 12 до предела, при этом пальцы 3, отклоняясь назад, скользят по спинам овец, находящихся в загоне. 3атем грабельную решетку перемещают в обратном направлении, пальцы 3 располагаются вертикально и захваченная ими группа овец перемещается на платформу, при этом задняя стенка 9 перемещается под действием толчков иогружаемых овец по направлению к .трактору 4. При малом количестве овец на платформе процесс погрузки повторяется до полной ее загрузки. Стенка 9 после окончания загрузки платформы перемещается в крайнее заднее положение, защелки 10 приходят в зацепление с упорами 17, а пальцы 3 перекрывают переднюю часть платформы. После этого платформу силовым цилиндром 16 приподнимают и трактор перемещают в требуемом направлении к месту выгрузки.

Для выгрузки овец грабельную решетку с задней стенкой 9 перемещают вперед. При этом посредством стенки 9 овец выталкивают с платформы. При достижении стенкой 9 переднего положения защелки 10 соприкасаются со скобами 14 и, преодолевая сопротивление пружин 18, отклоняются и выходят из зацепления с упорами 17. После выгрузки овец грабельная решетка 2 возвращается в исходное положение.

Данное устройство может быть использовано для перемещения овец в установках для санитарной обработки овец и для перемещения овец на небольшие расстояния с последующей их выгрузкой, например, в о транспортные средства. Это устроиство способствует уменьшению затрат труда при перемещении овец.

Формула изобретения

Устройство для перемещения овец, включающее загон и толкатель, выполненный в виде установленной на тракторе грабельной решетки, пальцы которой закреплены шар20 нирно, отличающееся тем, что, с целью уменьшения затрат труда при перемещении овец, трактор снабжен платформой с передвижной задней стенкой и боковыми стенками с направляющими для перемещения гра25 бельной решетки и механизмом привода последней.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 183892, кл. А 61 D 11/00, 1962.

2. Авторское свидетельство СССР № 352624, кл. А 61 D 11/00, 1971 (прототип).
