Реферат

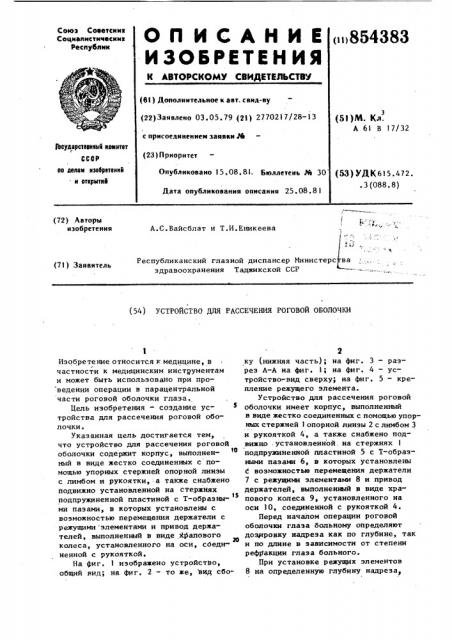

Союз Советск ив

Социалистические

Респубпии

Oll NCAHHK

И ЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< >854383 (61) дополнительное к авт. свид-ву (22)Заявлено 03 ° 05.79 (21) 2770217/28-13 (53)M. Кл.

А 61 в 17/32 с присоединением заявки М (23) Приоритет

61еударстеенный квинтет

ССОР

Опубликовано 15.08.81. Бюллетень ¹ 30

З,ата опубликования описания 25.08.8 1 нв делам нзобретеннй

- и открнтнй (53) УДК615.472. .3(088.8) (72) Авторы изобретения

А.С.Вайсблат и Т.И.Еиикеева

Республиканский глазной диспансер Иинистерс здравоохранения Таджикской ССР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РАССЕЧЕНИЯ РОГОВОЙ ОБОЛОЧКИ

Изобретение относится к медицине, в

/ частности к медицинским инструментам и может быть использовано при проведении операции в парацентральной части роговой оболочки глаза.

Цель изобретения — создание устройства для рассечения роговой оболочки

Указанная цель достигается тем, что устройство для рассечения роговой оболочки содержит корпус, выполненный в виде жестко соединенных с помощью упорных стержней опорной линзы с лимбом и рукоятки,:а также снабжено подвижно установленной на стержнях подпружиненной пластиной с Т-образны15 ми пазами, в которых установлены с возможностью перемещения держатели с режущими элементами и привод держателей, выполненный в виде йрапового

20 колеса, установленного на оси, соединенной с рукояткой.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 - то же, вид сбо2 ку (нижняя часть); на фиг. 3 — разрез А-А на фиг. 1; на фиг. 4 — устройство-. вид сверху, на фиг. 5 — крепление режущего элемента.

Устройство для рассечения роговой оболочки имеет корпус, выполненный в виде жестко соединенных с помощью упорных стержней 1 опорной линзы 2 с лимбом 3 и рукояткой 4, а также снабжено подвижно . установленной. на стержнях 1 подпружиненной пластиной 5 с Т-образными пазами 6, в которых установлены с возможностью перемещения держатели

7 с режущими элементами 8 и привод держателей, выполнеиы1й в виде храпового колеса 9, установленного на оси 10, соединенной с рукояткой 4.

Перед началом операции роговой оболочки глаза больному определяют дозировку надреза как по глубине, так и по длине в зависимости от степени рефракции глаза больного.

При установке ре;кущих элементов

8 на определенную глубину надреза

Формула изобретения

3 85 например, на 6,5 мм, необходимо осла" бить зажимной винт 11 и установить режущие элементы 8 в держателях 7 так, чтобы кояцы режущих элементов 8 выступали относительно выступов 12 на

0 5 мм и затеи затянуть зажимные винты 11.

Угол поворота храпового колеса обеспечивает заданную длину надреза следующим образом.

На упорных стержнях 1 опорной линзы. 2 жестко установлен проградуированный лимб 3, через центральное отверстие которого проходит ось 10 храпового колеса, соединенная с рукояткой 4 с указателем (стрелкой), причем угол поворота рукоятки 4 храпового колеса 9 относительно шкалы лимба

3 соответствует линейному (радиальному) перемещению держателей 7 с режущими элементами 8, так как внутренние торцовые части держателей 7 контактируют с рабочими поверхностями храпового колеса 9.

Градуировка шкалы лимба 3 произведена на пропорциональной зависимости линейного (радиального) перемещеЭ ния, например угол поворота на 360 соответствует линейному перемещению режущих элементов на 3 мм.

После предварительной подготовки устройства приступают к операции. Для этого устройство устанавливают опорной (контактной) линзой 2 на глазное яблоко., Затем вручную приводят во вращение по часовой стрелке храповое колесо 9 рукояткой 4. Вращение храпового колеса 9 производят до определенного угла, который определяет дозированную длину надреза. Вследствие

4383 4

1 контакта рабочей части храпового колеса 9 с внутренними торцовыми частями держателей 7, при повороте храпового колеса 9, каждый держатель 7 с режущим элементом 8 совершает радиальное перемещение по прорези 13 опорной линзы 2 на заданную длину надреза.

По окончании поворота храпового колеса 9 вокруг вертикальной оси 10 до определенного угла устройство снимают.

Использование устройства позволяет повысить точность операции, произво15 дить дозированный надрез как по глубине,так и по длине, проводить одновременно несколько надрезов с равномерным нажимом режущей кромкой ножа на ткани роговой оболочки глаза, исключить возможность прокола глазной

20 роговицы, который приводит к различным осложнениям в послеоперационном периоде.

Устройство для рассечения роговой оболочки, содержащее корпус, выполненный в виде жестко соединенных с помощью упорных стержней опорной линзы с лимбом и рукоятки, а также снабженное подвижно установленной на стержнях подпружиненной пластиной с

Т-образными пазами, в которых уста35 новлены с возможностью перемещения держатели с режущими элементами и привоп держателей, выполненный в виде храпового колеса, установленного на оси, соединенной с рукояткой.
