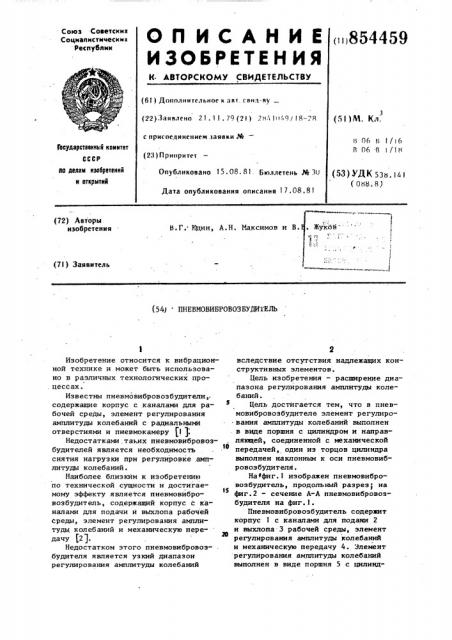

Союз Советских

Социалистических

Республик

О П И С А Н И Е (854459

ИЗОБРЕТЕН ИЯ

К- АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. свня-ву (22) Заявлено 21 . .11. 79 (21) ? н41«- 9! 18-28

3 (5 I } М. Кл. с присоелиненнем заявки М

l5 06 I5 1/l6

I) 06 8 !/18

Гесударстввнный квинтет

СССР (28) Приоритет

IIO делан нэебретеннй н открытий (53) УДК 535. 141 (ОЖЗ, 8) Опубликовано 15.08. 81. Бюллетень ) )О

Дата опубликования описания 17.08.81

В.Г. Юдин, А.Н. Максимов и В.. Жукбв" (72) Авторы изобретения (7I) Заявитель (54) ПНЕВМОВИБРОВОЗБУДИТЕЛЬ

Изобретение относится к вибрационной технике и может быть использовано в различных технологических про. цессах.

Известны пневмовибровозбудители,содержащие корпус с каналами для рабочей среды, элемент регулирования амплитуды колебаний с радиальными отверстиями и пневмокамеру jl ).

Недостатками, таких пневмовибровоэ" будителей является необходимость снятия нагрузки при регулировке амплитуды колебаний.

Наиболее близким к изобретению по технической сущности и достигаемому эффекту является пневмовйброSS возбудитель, содержащий корпус с каналами для подачи и выхлопа рабочей среды, элемент регулирования амплитуды колебаний н механическую пере- дачу (2 J.

Недостатком этого пневмовибровозбудителя является узкий диапазон регулирования амплитуды колебаний

2 вследствие отсутствия надлежащих конСтруктивных элементов.

Цель изобретения — расширение диапазона регулирования амплитуды коле" баний.

Цель достигается тем, что в пневмовибровозбудителе элемент регулирования амплитуды колебаний выполнен в виде поршня с цилиндром и направляющей, соединенной с механической передачей, один из торцов цилиндра выполнен наклонным к оси пневмовиб" ровозбудителя.

Наефиг.1 изображен пневмовибровозбудитель, продольный разрез на фиг.2 — сечение А-А пневмовибровозбудителя на фиг.l.

Пневмовибровозбудитель содержит корпус l с каналами для подали 2 и выхлопа 3 рабочей среды, элемент регулирования амплитуды колебаний и механическую передачу 4. Элемент регулирования амплитуды колебаний выполнен в виде поршня 5 с цилиндЫ54459

3 ром 6.и направляющей 7, соединенной с механической передачей 4, один из торцов 8 цилиндра Ь выполнен. наклонным к оси пневмовибровозбудителя.

В поршне 5 выполнены отверстия 9 и 10, сообщаеиае с пневмокамерой 1).

Пневмовибровозбудитепь работает следующим образом.

Рабочая среда через канай 2 подачи рабочей среды поступает через отверстие 9 в полость под поршнем

5. Иод действием давления рабочей среды поршень 5 перемещается вверх пока отверстие 9 не перекроется и отверстие 10 не сообщится с расположекной над цилиндром Ь полостью, связанной каналом 3 выхлопа рабочей среды с атмосферой. Вследствие чего давление под поршнем 5 падает, и он поД действием собственного реса и ,! давления. рабочей среды в пневмокамере 11 возвращается в исходное положение. Цикл повторяется. Дпя изменения диапазона регулирования амплитуды колебания через механическую передачу 4 поворачивают направляющую 7, изменяя положение отверстия 10 относительно наклонного торца 8 цилиндра 6.

Такое выполнение пневмовибровозбудителя расширяет диапазон и улучшает условия регулирования амплитуды колебаний..

S Формула изобретения

Пневмовибровозбудит ель, содержа, щий корпус с каналами для подачи и выхлопа рабочей среды, элемент регулирования амплитуды колебания и механическую передачу, о т л и ч а юшийся тем, что, с целью расширения диапазона регулирования амплитуды колебаний, элемент регулирования амплитуды колебаний выполнен в виде поршня с цилиндром и направляющей, соединенной с механической передачей, один из торцов цилиндра выполнен наклонНым к оси пневмовибровозбуди20 ™е !

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ф >25484, кл. В 00 В 1/18, 1975. .2. Авторское свидетельство СССР

В 656074, кл. В 00 В 1/18, 1977 (прототип).
