Инструментальная головка
Иллюстрации
Реферат
Союз Советсиик
Социалистические
Республик

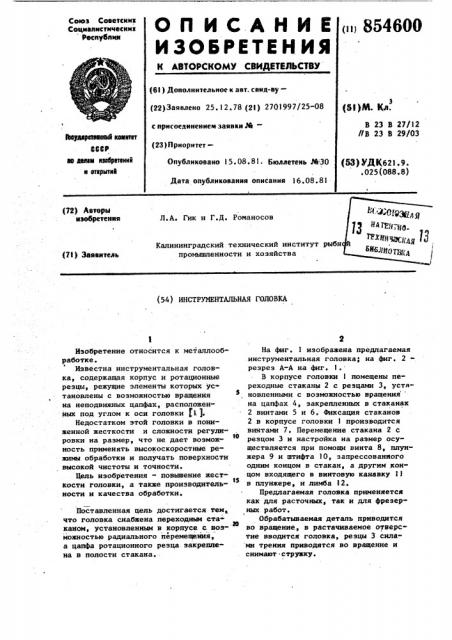

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Опубликовано 15.08.81. Бюллетень МЗО
Р!)М. К,п.
В 23 В 27/!2
//В 23 В 29/03
Ввудераеаай каювтвт
ЕЕЕР ю Мелам иебретенкИ н етсвытк11 (5З) УЛК621.9. .025(088.8) Дата опубликования описания 16.08.81 (72) Авторы изобретения
Л.А. Гик и Г.д. Романосов
Калининградский технический институт рыбн промышленности и хозяйства (71} Заявитель (54) ИНСТРУМЕНТАЛЬНАН ГОЛОВКА
Изобретение относится к металлооб" работке.
Известна инструментальная головка, содержащая корпус и ротационные резцы, режущие элементы которых установлены с возможностью вращения на неподвижных цапфах, расположенных под углом к оси головки fi.);
Недостатком этой головки в пониженной жесткости и сложности регулировки на размер, что не дает возможтв ность применять высокоскоростные режимы обработки и получать поверхности высокой чистоты и точности.
Цель изобретения - повышение жесткости головки, а также проиэводительИ ности и качества обработки, Поставленная цель достигается тем„ что головка снабжена переходным ста каном, установленным в корпусе с воз30 можностью радиального перемещения, а цапфа ротационного резца закреплена в полости стакана.
На фиг. 1 изображена предлагаемая инструментальная головка; на фиг. 2резрез А-А на фиг. 1..
В корпусе головки 1 помещены переходные стаканы 2 с резцами 3, установленными с возможностью вращения на цапфах 4, закрепленных в стаканах
2 винтами 5 и 6. Фиксация стаканов
2 в корпусе головки 1 производится винтами 7. Перемещение стакана 2 с резцом 3 и настройка на размер осуществляется при помощи винта 8, плунжера 9 и штифта 10, запрессованиого одним концом в стакан, а другим концом входящего в винтовую канавку 11 в плунжере, н лимба 12.
Предлагаемая головка применяется как для расточных, так и для фрезер" ных работ.
Обрабатываемая деталь приводится во вращение, в растачиваемое отверстие вводится головка, резцы 3 силами трения приводятся во вращение и снимают стружку.
854600
Формула изобретения
Л-4
ВНИИПИ Заказ 6 у /16 Тираж 3 148 Подписное
Филиал ППП "Патент", г.. Ужгород, ул. Проектная, 4
Благодаря жесткому закреплению цапф в стакане головка позволяет йрименять повышенные скорости резания °
Инструментальная головка, содержащая корпус и ротационные резцы, ре- 1О жущие элементы которых установлены с воэможностью вращения на неподвижных цапфах, расположенных под углом к оси головки, о т л и ч а ю щ а яс я тем, что, с целью повышения жесткости головки, а также произ— водительности и качества обработки, головка снабжена переходным стаканом, установленным в корпусе с возможностью радиального перемещения, а цапфа ротационного резца закреплена в полости стакана.
Источники информации, принятые во внимание при экспертизе
1. Коновалов Е. Г. и Гик Л.А. Резание круглыми ротационными резцами.
Иинск, 1969, с. 19, рис. 5.
