Устройство для крепления пакетированных грузов на платформе транспортного средства

Устройство для крепления пакетированных грузов на платформе транспортного средства

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

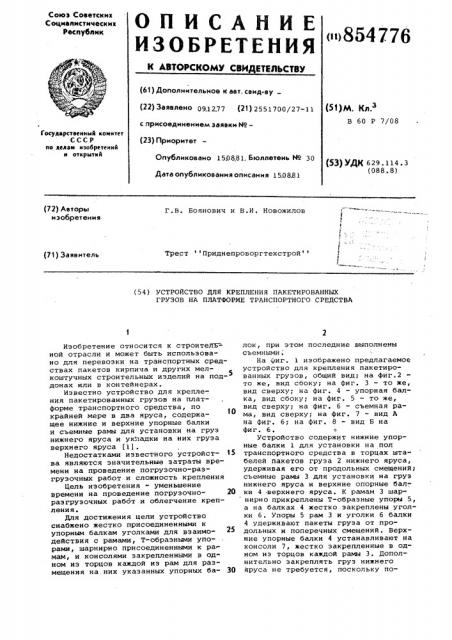

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕПЛЬСТВУ оо854776 (61) Дополнительное и авт, саид-ву (22) Заявлено 09.1277 (21) 2551700/27-11 с присоединением заявки Ио(23) Приоритет

Опубликовано 1508.81. Бюллетень М 30

Дата Опубликования описания 150881 (51)М. Кл 3

В 60 P 7/08

Государственный коюитет

СССР по делаю изобретений и открытий (53) УДК 629.114.3 (088. 8) (72) Авторы изобретения

Г.В. Боянович и В.И. Новожилов

Трест Приднепроворгтехстрой (71) Заявитель (54) УСТРОИСТВО ДЛЯ КРЕПЛЕНИЯ ПАКЕТИРОВАННЫХ

ГРУЗОВ НА ПЛАТФОРМЕ ТРАНСПОРТНОГО СРЕДСТВА

Изобретение относится к строителБ= ной отрасли и может быть использовано для перевоэки на транспортных средствах пакетов кирпича и других мелкоштучных строительных иэделий на под5 донах или в контейнерах.

Известно устройство для крепления пакетированных грузов на платформе транспортного средства, по крайней мере в два яруса, содержащее нижние и верхние упорные балки и съемные рамы для установки на груз нижнего яруса и укпадки на них груза верхнего яруса (11.

Недостатками известного устройст- 15 ва являются значительные затраты времени на проведение погрузочно-разгрузочных работ и сложность крепления

Цель изобретения - уменьшение времени на проведение погрузочно- 20 разгрузочных работ и облегчение крепления.

Для достижения цели устройство снабжено жестко присоединенными к упорным балкам уголками для взаимодействия с рамами, T-образными упорами, шарнирно присоединенными к ра мам, и консолями закрепленными в одном иэ торцов каждой из рам для размещения на.них указанных упорных ба- 30 лок, при этом последние выполнены съемными .

На фиг. 1 изображено предлагаемое устройство для крепления пакетированных грузов, общий вид; на фиг.2 то же, вид сбоку; на фиг. 3 — то же, вид сверху; на фиг. 4 — упорная балка, вид сбоку; на фиг. 5 — то же, вид сверху; на фиг. 6 — съемная рама, вид сверху; на фиг. 7 — вид А на фиг. 6; на фиг. 8 — вид Б на фиг. 6.

Устройство содержит нижние упорные балки 1 для установки на пол транспортного средства в торцах штабелей пакетов груза 2 нижнего яруса, удерживая его от продольных смещений; съемные рамы 3 для установки на груз нижнего яруса и верхние опорные балки 4 верхнего яруса. К рамам 3 шарнирно прикреплены Т-образные упоры 5, а на балках 4 жестко закреплены уголки 6. Упоры 5 рам 3 и уголки 6 балки

4 удерживают пакеты груза от продольных н поперечных смещениЯ. Верхние упорные балки 4 устанавливают на консоли 7, жестко закрепленные в одном из торцов каждой рамы 3. Дополнительно закреплять груз нижнего яруса не требуется, поскольку по854776

Формула изобретения

2 перечные инерционные силы уравновешиваются силами трения, возникающими между грузом и полом транспортного средства.

Погрузку груза осуществляют следующим образом.

Загружают нижний ярус, устанавливая при этом балки 1. Затем краном

,на груз нижнего яруса устанавливают рамы 3 с балками 4, укладывая на них груз верхнего яруса.

Устройство для крепления грузов сокращает трудозатраты и время на проведение погрузочно-разгрузочных работ.

Устройство для крепления пакетированных грузов на платформе транспортного средства, по крайней мере в два яруса, содержащее нижние и,верхние упорные балки и съемные рамы для установки на груз нижнего яруса и укладки на них груза верхнего яруса, о т л и ч а и щ е е с я тем, что, с целью уменьшения времени на проведение погрузочно-разгрузочных работ и облегчения крепления, оно снабжено присоединенными к упорным балкам уголками для взаимодействия с рамами, Т-образными упорами, шарнирно присоединенными к рамам, и консолями закрепленными в одном из торцов каждой иэ рам для размещения на них указанных упорных балок, при этом последние выполнены съемными.

Источники информации, принятые во внимание при экспертизе

1. Патент США У 3229825, кл. 214-10.5„ 19б3 (прототип) 854776

Фиг 7 Риг 8
