Сырьевая смесь для огнезащитного покрытия

Сырьевая смесь для огнезащитного покрытия

Иллюстрации

Показать все

Реферат

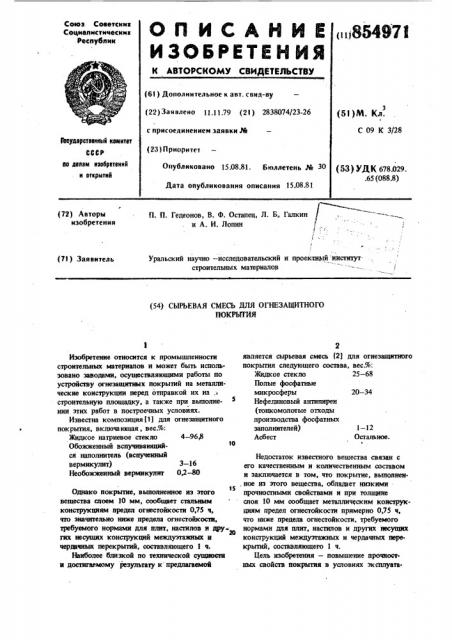

Союз Советекни

Соцнелнстнческни

Республик

ОП ИСАКИИ

ИЗОВРЕТЕН ЙЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С 09 К 3/28

Воударетовииый комитат

CCCI ио явиаи изобрвтвиий и открытий (53) УДК 678.029. .65 (088.8) Опубликовано 15.08.81. Бюллетень J4 30

Дата опубликования описания 15-08.81 (72) Авторы изобретения

П. П. Гедеонов, В. Ф. Остапец, Л. Б. Галкин и А. И. Лопни

Уральский научно — исследовательский и проектный институтстроительных материалов (71) Заявитель (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ОГНЕЗАЩИТНОГО

ПОКРЬП ИЯ

1 — 12

Остальное

Изобретение относится к промышленности строительных материалов и может быть использовано заводами, осуществляющими работы по

yczpohctsy огнезащитных покрытий на металлические конструкции перед отправкой нх на . строительную площадку, а также при выполнении этих работ в построечных условиях.

Известна композиция (1) для огнезащитного покрытия, включанхцая, вес.%:

Жидкое натриевое стекло 4 — 96,8

Обожженный вспучиваюпптйся наполнитель (вспученный вермикулит) 3 — 16

Необожженный вермикулит 0,2-80

Однако покрытие, выполнеююе иэ этого

15 вещества слоем 10 мм, сообщает стальным конструкциям предел огнестойкости 075 ч, что значительно ниже предела огнестойкости, требуемого нормами для плит, настилов и других несущих конструкпдй междуэтажных и чердачнык перекрытий, составляющего 1 ч.

Наиболее близкой по технической сущности и достигаемому результату к предлагаемой

2 является сырьевая смесь (2) для огнезащитного покрытия следующего состава, вес.%:

Жидкое стекло 25 — 68

Полые фосфатные микросферы 20-34

Нефелиновый антипирен (тонкомолотые отходы производства фосфатных заполнителей)

Асбест

Недостаток известного вещества связан с

его качественным и количественным составом н заключается в том, что покрытие, вьптолненное нэ этого вещества, обладает низкими прочностными свойствами и при толщине слоя 10 мм сообщает металлическим конструкциям предел огнестойкости примерно 0,75 ч, что ниже предела огнестойкости, требуемого нормамн для плит, настилов и других несущих конструкций междуэтажных и чердачных нерекрытий, составляющего 1 ч.

Цель изобретения — повышение прочностных свойств покрытия в условиях эксплуата854971 ции и при огневом воздействии и огнестойкости.

Поставленная цель достигается тем, что сырьевая смесь для огнезащитного покрытия включает жидкое с1екло, полые фосфатные микросферы, нефтелиновый антипирен, тонкомолотые ..отходы производства фосфатных наполннтелей, волокнистый наполнитель (например асбест, мин. вата, стекловолокно и т.д.) и обожженные и необожженные гидрослюды 10 при следующем составе, весМ:

Волокнистый запол1 — 10

9 — 19

1 — 4

16 — 35

Остальное

Таблица 1

Ингредиенты

47

14

Нефелиновый антипирен

ТУ6-08-340-76

Полученные смеси испытывают на прочность при сжатии и прн изгибе, на прочность сцепления с защищаемой поверхностью и огнестойкость. Испытания проводят по стандартной ме55 тодике, по страндартному температурному режиму на специальных установках.

Основные свойства полученных смесей представлены в табл. 2. нитель

Тонкомолотый фосфатный наполнитель

Легкий наполнитель

Нефелиновый антипирен

Обожженные и необожженые гидратированные слюды

Жидкое стекло

Жидкое стекло, натриевое g = 1,47 г/смз, модуль 2,7 ГОСТ 13076 — 67

Полые фосфатные микросферы

Тонкомолотые отходы производства фосфатных наполнителей

Волокнистый н уолнитель (напр., распущенный асбест И1 — И! сорта)

ГОСТ 12871 — 67с,Необожженая (Р — 80, ТУ 21 — 25 — 75 — 71) и обожженная гидрати1юванная слюды (ГОСТ 12865 — 67) слюды, Процесс приготовления сырьевой смеси заключается в следующем.

Жидкое стекло и тонкомолотые отходы производства фосфатных наполнителей перемешивают в смесителе принудительного действия.

Затем вводят волокнистый наполнитель и полые фосфатные микросферы, перемешивают

30 — 40 с. После этого в процессе перемешива ния вводят обожженную и необоженную гидратированную слюды и в последнюю очередь вводят нефелиновый антипирен. Все тщательно

Покрытие, выполненное из предлагаемого вещества, обладает более высокими прочностными свойствами и при толщине слоя 10 мм сообщает защищаемым конструк щям предел огнестойкости 1 ч, тем самым обеспечивает требуемую нормами огнестойкость всем видам конструкций, за исключением несущих стен, стен лестничных клеток и колонн, для которых предел огнестойкости составляет 2-2,5 ч. !

Вещество обладает следующими основными свойствами:

Прочность при сжатии, кгс/см. 52 — 76

Прочность при изгибе, кгс/см2 24 — 32

Прочность сцепления с защищаемой поверхностью, кгс/см 4,5-5,6

Огнестойкость, мин 61-65

Составы предлагаемой сырьевой смеси представлены в табл. 1.

16 25 35 перемешивают до однородного состояния в течении 3 — 4 мин.

Таблица 2

854971

Показатели

68

28,5

32.

4,5

5,6

Огнестойкость, мин

65

61.

Анализ данных, полученных при испьпании сырьевых смесей, показывает, что при дополнительном введении обожженных и необожжен- р11 ных гндрослюд сырьевые смеси обладают надежнымн прочностнымн свойствами н огнестойкость смесей при этом возрастает в среднем на 20 — 25%. Причем при содержании обожженных и необожженных гидрослюд в сырьевой та смеси более 35% происходгг уменьшение вспучивания покрытия и увеличение его теплопроводности, что ведет к резкому уменьшению огнестойкости покрытия. Введение в состав смеси дополнительного компонента менее 16% не 30 повышает прочности покрытия прн огневом воздействии и не увеличивает огнестойкости покрытия.

Предлагаемая сырьевая смесь для огнезащитного покрьпия с содержанием дополнительного компонента 16 — 35% обеспечивает надежные, прочностные свойства в условиях эксплуатации, прочность покрьпия при огневом воздействии и требуемую нормами огнестойкость всем видам 40 конструкций, эа исключением несущих стен, стен лестничных клеток и колони, для которых предел огнестойкости составляет 2-2,5 ч.

Составитель Т. Беренштейи

Техред,С. Мигунова Корректор C. Шомак

Редактор М. Келемеш

Заказ 6828/35 Тщ 684

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж-35, УЬушекая иаб., д. 4/5

Подписное

Филиал ППП "Патент", г..Ужгород, ул. Проектная, 4

Прочность прн сжатии, кгс/см

Прочность прн изгибе, кгс/см

Прочность сцепления с защищаемой поверхностью, кгс/см

Формула изобретения

Сырьевая смесь для огнезащитного нокрытия, включающая жидкое стекло, волокнистый и тонкомолотый фосфатный наполнители, легкий наполнитель и нефелиновый антипирен, о т. лича ющаяся тем,что,сцельюповышения прочностных свойств покрытия в условиях эксплуатации и при огневом воздействии и повышения огнестойкости, она дополнительно содержит обожженные и необожженные гидратированные слюды при следукяцем соотношении, вес.%:

Волокнистый наполнитель 3-8

Тонкомолотый фосфатный наполните ль 1 — 10

Легкий наполнитель 9 — 19

Нефелиновый антипирен 1-4

Обожженные и необожженные гидратированные слюды 16-35

Жидкое стекло Осталыюе.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР II 509563, кл. С 04 В 43/10, 1973.

2. Авторское свидетельство СССР Н . 648559. ачь. С О4 В 29/02, 1977.
