Реферат

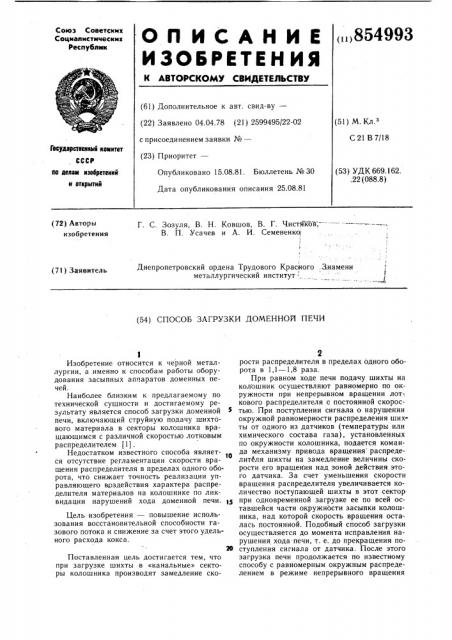

(„,854993

Союз Советских

Соцкалистнческнл

Реслублмк

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.04.78 (21) 2599495/22-02 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

С 21 В 7/18

Гвеударствевнмй нвмитет (53) УДК 669.162..22 (088.8) Опубликовано 15.08.81. Бюллетень № 30

Дата опубликования описания 25.08.81

llo делам изобретений и етврмтий (72} Авторы изобретения

Г. С. Зозуля, В. Н. Ковшов, В. Г. Чистяков;

В. П. Усачев и А. И. Семененко .

Днепропетровский ордена Трудового Красного,.Знамени металлургический институт . (71) Заявитель (54) СПОСОБ ЗАГРУЗКИ ДОМЕННОЙ ПЕЧИ

Изобретение относится к черной метал-. лургии, а.именно к способам работы оборудования засыпных аппаратов доменных печей.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является способ загрузки доменной печи, включающий струйную подачу шихтового материала в секторы колошника вращающимся с различной скоростью лотковым распределителем (1) .

Недостатком известного способа является отсутствие регламентации скорости вращения распределителя в пределах одного оборота, что снижает точность реализации управляющего воздействия характера распределителя материалов на колошнике по ликвидации нарушений хода доменной печи.

Цель изобретения — повышение использования восстановительной способности газового потока и снижение за счет этого удельного расхода кокса.

Поставленная цель достигается тем, что при загрузке шихты в «канальные» секторы колошника производят замедление скорости распределителя в пределах одного оборота в 1,1 — 1,8 раза.

При равном ходе печи подачу шихты на колошник осуществляют равномерно по окружности при непрерывном вращении лот-. кового распределителя с постоянной скоростью. При поступлении сигнала о нарушении окружной равномерности распределения шихты от одного из датчиков (температуры или химического состава газа), установленных по окружности колошника, подается команда механизму привода вращения распределителя шихты на замедление величины скорости его вращения над зоной действия этого датчика. За счет уменьшения скорости вращения распределителя увеличивается количество поступающей шихты в этот сектор при одновременной загрузке ее по всей оставшейся части окружности засыпки колошника, над которой скорость вращения осталась постоянной. Подобный способ загрузки осуществляется до момента исправления нарушения хода печи, т. е. до прекращения поступления сигнала от датчика. После этого загрузка печи продолжается по известному способу с равномерным окружным распределением в режиме непрерывного вращения

854993

Составитель Ю. Серов

Редактор М. Келемеш Техред А. Бойкас Корректор Ю.Макаренко

Заказ 68! 7/36 Тираж 618 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 лоткового распределителя с постоянной скоростью до момента появления очередного сигнала.

Таким образом, предлагаемый способ загрузки повышает качество укладки шихтовых материалов в зависимости от изменений хода доменной печи.

Формула изобретения

Способ загрузки доменной печи, включающий струйную подачу шихтового материала в секторы колошника путем вращения с различной скоростью лоткового распределителя, отличающийся тем, что, с целью повышения использования восстановительной способности газового потока, при загрузке шихты в секторы «канального» хода печи производят замедление скорости распределителя в пределах одного оборота в

1,1 — 1,8 раза.

Источники информации, принятые во внимание при экспертизе

1. Тэцу то Хаганэ, 1974, т. 60, № 1, с. 19 — 20.
