Способ придания антистатических свойств химическим нитям

Способ придания антистатических свойств химическим нитям

Иллюстрации

Показать все

Реферат

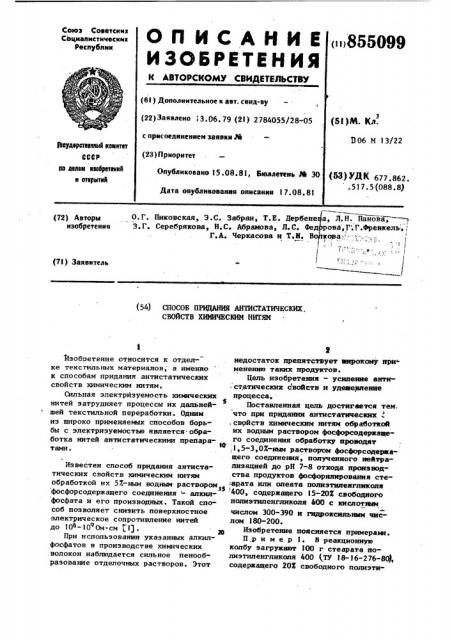

О.Г. Пиковская, Э.С. Забран, Т.Е. Дербене а, Л,Н. Панова, З.Г. Серебрякова, Н.С. Абрамова„ Л.С. Фед рова,? .Г.Френкель, Г.А. Черкасова и Т.Н. Во ткова,-,- :;--,"",,-, (72) Авторы изобретения

- Ъ

3

1 (VI ) Заявитель (54) СПОСОБ ПРИДАНИИ АНТИСТАТИЧЕСЕИХ, СВОЙСТВ ХИИИЧЕСКИИ НИТЯМ

Изобретение относится к отделке текстильных материалов, а именно к способам придания антистатических свойств химическим нитям, Сильная электрйзуемость химических нитей затрудняет процессы их дальней5 шей текстильной переработки. Одним из широко применяемых способов борьбы с электриэуемостью является.обработка нитей антистатическими препаратами.

Известен способ придания антистатических свойств химическим нитям обработкой их 5Х-ным воднык раствором

45 фосфорсодержащего соединения - алкилфосфата и его производных. Такой способ позволяет снизить поверхностное электрическое сопротивление нитей до 10 - ) 0Ð Îì - см 1) .

При использовании укаэанных алкилфосфатов в производстве химических, волокон наблюдается сильное пенообразование отделочных растворов. Этот недостаток препятствует иирокому при менению таких продуктов.

Цель изобретения - усипеиие анти: статических свойств и удешевление процесса.

Поставленная цель достигается тем, что при придании антистатических . . свойств химическим нитям обработкой их водным раствором фосфорсодержащего соединения обработку проводят ,1,5-3,0Х-ным раствором фосфорсодерка-. щего соединеиыя, полученного нейтрализацией до рН 7-8 отхода производства продуктов фосфорнлнроваиия сте:арата илн олеата полиэтииенгликоля

400, содержащего 15-20Х свободного полиэтиленгликоля 400 с кислотам числом 300-390 и гидроксильным числом 180-200.

Изобретение поясняется примеравк.

П.р и м е р 1 ° В реакционнув колбу загружают 100 г стеарата полиэтиленгликопя 400 (ТУ 18-16-276-80), содержащего 20Х свободного полиэти855099

Формула изобретения енгликоля 400, и,перемешивая,приавляют 5,0 г фосфорного ангидрида при 45-50ОС. Затем температуру поднимают до 700 С и перемешивают 3 ч.

Реакционную массу отстаивают в теченйе 1 ч при этой температуре и отделяют нижний слой (14,3 r) являющий.. ся отходом.

Отход представляет собой желе» образную вязкую массу с кислотным числом 300 †3 и гицроксильным числом 180-200.

При нагревании до 80 С он растворяется в воде, этиловом и изоцропиловом спирте.

Этот препарат состоит на 80-90 из продукта фосфорилирования свободного полиэтиленгликоля 400, содержащегося в исходном сырье: его нейтрализуют до РН 7 — 8 и готовят 1,5Х-ный раствор путем растворения препарата в воде при температуре 40-45 С.

Обрабатывают при нормальной "температуре полисульфонамидную нить этим раствором на машине для термовытяжки путем пропускания термообработан-, ной нити через отделочную ванну со скоростью 15 м/мин.

Удельное электрическое сопротивление (УЭСТ обработанной нити равно

9,0 10 Ом см, а исходной нити»

3,0 ° 10 Ом.см.

При использовании в качестве антистатика 1,5 — ного раствора алкилфосфата УЭС нити, обработанной в тех же условиях, равно 7 10 Ом см, т.е.

6 его антистатическое действие более слабое, чем у препарата, полученного из отхода.

При испытании препарата выявлена тенденция к уменьшению обрь вности . при перемотке нитей.

Полисульфонамидные нити, обработанные им, имеют обрывность на 5 . меньше, чем нити, обработанные алкилфосфатом.

Пример 2. В реакционную .колбу загружают 100,0 г олеата полиэтиленгликоля 400 (ТУ 18-16-94-77) ° содержащего 15Х свободного полиэтиленгликоля 400 и, перемешивая прибавляют 9,3 r фосфорного ангидрида при 30-40оС,затем температуру поднио мают до 60 С и перемешивают 3 ч. Реакционную массу отстаивают в течение

1 ч при этой температуре и отделяют нижний слой (1.5,3 г, являющийся отходом. ф

Характеристика отхода та же, что в примере 1. Его нейтрализуют триэтаноламином до рН=7-8.

В тех же условиях, что и в примере 1, обрабатывают полисульфонамидную нить 20Х-ным раствором полученного препарата, УЭС нити 5 "10 Ом см, Пример 3. Обрабатывают полисульфонамидную нить ЗХ-ным раствором препар га, полученного по примеру 1 и нейтрализованного аммиаком до р11 7-8, УЭС нити 5,5 10 0м.см.

Пример 4. Готовят 3Х-ный раствор препарата, полученного по примеру 2 и нейтрализованного триэтаноламином, путем его растворения в воде при 40-45ОС. Полученным раствором при нормальной температуре обрабатывают ацетатную нить пропуска2О нием через замасливающий ролик. УЭС обработанной нити 9 10 Ом см, УЭС ацетатнои нити, обработаннои в тех же условиях алкилфосфатами, 8,7 10 Ом см, УЭС исходной нити д 8 10 Ом см. о

Пример 5. В тех же условиях, что И в примере 4, обрабатывают нить лавсан (полиэфирную нить) 2Х-ным раствором препарата, полученного

3о по примеру 2 и нейтрализованного триэтаноламином. УЭС нити 9,0 1О Ом см .

Пример 6. В тех же условиях, что и в примере 4, обрабатывают поли акриловую нить 2,5 -ным раствором

З5 препарата, полученного по примеру и нейтрализованного Na0> УЭС обработанной нити 4,5 1О Ом см, Таким образом, изобретение обеспечивает усиление антистатических

4р свойств химических нитей.

Кроме того, пр сдлагаемый способ экономически более выгоден, чем известный, TBK как исследуемое в нем фосфорсодержащее соединение получают в качестве побочного продукта при синтезе препарата для косметической промышленности, что обуславливает

его невысокую стоимость.

Воцные растворы нейтрализованных отходов производства продуктов фосфорилирования стеарата или олеата полиэтиленгликоля 400 в отличие от растворов алкилфосфатов практически

Способ придания антистатических свойств химическим нитям обработкой

Источники информации, принятые во внимание прн экспертизе

1. Препринты II Международного симпозиума по химическим волокнам.

Калинин, 1977. т.5, с.5-15 (прототип), 5 855099 6 их водным раствором фосфорсодержаще- содержащего 15-20Х свободного полиго соединения, о т л и ч а ю щ и й- этиленгли..оля 400 с кислотным чисс я тем, что, с целью усиления ан- лом 300-390 и гидроксилыюым числом тистатических свойств и удешевления 180-200. процесса, обработку проводят 1,5З,ОХ-ным раствором фосфорсодаржащего соединения, полученного нейтрализацией до рН 7-8 отхода производства продуктов фосфорилирования стеарата или олеата полиэтиленгликоля 400, Заказ 6850/41 Тираж 485

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

Подписное

Сост авитель В. Большунова

Редактор И. Нестерова Техред М.Табакович. Корректор С. Шекмар
