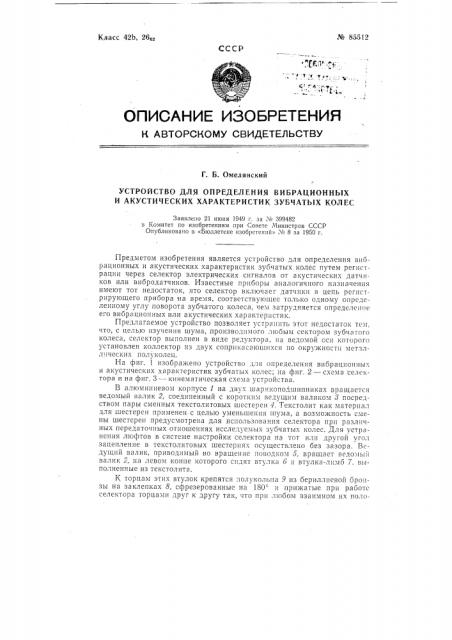

Реферат



Класс 42Ь, 26а,.

Ма 85512

СССР ."(Г."1,." т . т>-.. " :л,. ." ° ° ii. < g, °

К АВТОРСКОМУ CBHAFTEJlbCTBy

Г. Б. Омелянский с

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ВИБРАЦИОННЫХ

И АКУСТИЧЕСКИХ ХАРАКТЕРИСТИК ЗУБЧАТЬ!Х КОЛЕС

Заявлено 21 июня 1949 г. за М 399482 в Комитет по изобретениям при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Xl 8 за 1950 r.

Предметом изобретения является устройство для определения вибрационных и акустических характеристик зубчатых колес путем регистрации через селектор электрических сигналов от акустических датчиков или вибродатчиков, Известные приборы аналогичного назначения имеют тот недостаток, что селектор включаег датчики в цепь регистрирующего прибора на время, соответствующее только одному определенному углу поворота зубчатого колеса, чем затрудняется определение его вибрационных или акустических характеристик.

Предлагаемое устройство позволяет ycTpBIIIITB этот недостаток тем, ":T0, с целью изучения шума, прОизвод11мого л100ым сект0130м зубча1тОго колеса, селектор выполнен в виде редуктора, на ведомой oclt которого установлен коллектор из двух соприкаcаюшнхcÿ по окружности металлических полч<олец.

На фиг. 1 изображено устройство для определения вибрацнонных и акустических характеристик зубчатых колес; на фиг. 2 — схема селектора и на фиг. 3 — кинематическая схема устройства.

В алюминиевом корпусе 1 на двух шарикоподшипннках вращается ведомый валик 2, соединенный с коротким ведущим валиком 8 посредством пары сменных текстолитовых шестерен 1. Текстолит как материал для шестерен применен. с целью уменьшения шума, а возможность смены шестерен предусмотрена для использования селектора при различных передаточных отношениях исследуемых зубчатых колес. Для устранения л1офтов в системе настройки селектора па тот илн другой угол зацепление в текстолитовых шестернях осуществлено без зазора. BcgyILLBii Baлик> приводимыи Во вра1це11ис IIOBoz 0: I О, вращает ведом 1,111

B2 IIdIi, H3;IPBoi41 IIo ILIe KQToPQI 0 cti3IIT BT) t1<;I 6 11 втУлка- Ill#0 7, выполненные из текстолита.

К торцам этих втулок крепятся IQJlóêoëüöà 9 из бериллиевой бронзы на заклепках 8, сфрезерованные на 180 и прихкатые при работе селектора торцами друг к другу так, что при любом взаимном их поло¹ 85512 женин через них может протекать электрический ток. Втулки с закрепленными в них полукольцами устанавливаются относительно друг друга в любом желаемом положении и фиксируются гайками 10 и 11.

С помощью рукоятки 12 втулка 6 сходит с подводящей первой щетки (фиг. 2), а цепь в селекторе при этом разрывается. Втулка-лимб 7 имеет градусные деления от 0 до 360 на диске 18. При совпадении нулевого деления с риской, нанесенной на текстолитовом корпусе 14, происходит замыкание цепи селектора; в этот момент полукольцо втулки-лимба 7 попадает на третью щетку. Отсюда следует, что для установки селектора на заданный угол необходимо совместить риски на диске 18 и корпусе 1, что совершается через окна в корпусе 1, а втулкулимб 7 повернуть на необходимый угол по часовой стрелке.

Принцип работы селектора состоит в следующем: импульсы от микрофона попадают на одну из щеток селектора. Эта щетка лежит на коллекторе, состоящем из двух бронзовых полуколец, прижатых один к другому торцами и имеющих возможность устанавливаться в любом положении относительно друг друга. В момент, когда полукольцо при своем вращении проходит щетку, цепь размыкается, и ток перестает течь. В момент подхода полукольца под щетку цепь снова замыкается.

Различное взаимное расположение колец позволяет либо полностью закорачивать цепь, либо устанавливать наперед желаемый угол, включая то или иное число зубьев.

Селектор, включенный последовательно в цепь микрофон — осциллограф, давая импульсы при замкнутой цепи, работает на углах от

180 до 360 .

Для просмотра явлений, происходящих на углах меньше 180, селектор необходимо включить в цепь параллельно. В этом случае импульсы будут подаваться на осциллограф при разрыве цепи в селекторе.

Таким образом, селектор дает возможность работать на углах от 0 до

360 .

Для устойчивой и стабильной картины кривой на экране осциллографа в цепь включается синхронизатор, обмотка которого подключена к клpììàì внешней синхронизации осциллографа.

Предмет изобретения

Устройство для определения вибрационных и акустических характеристик зубчатых колес путем регистрации через селектор электрических сигналов от акустических датчиков или вибродатчиков, о тл и ч аю щ е е с я тем, что, с целью изучения шума, производимого любым сектором зубчатого колеса, селектор выполнен в виде редуктора, на ведомой оси которого установлен коллектор из двух соприкасающихся

»о окружности металлических полуколец.
