Реферат

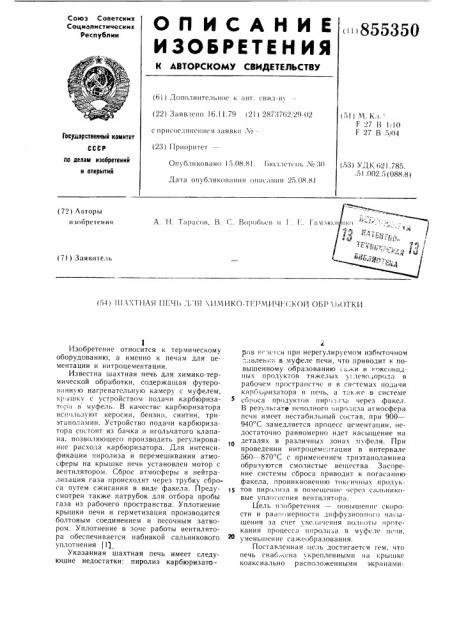

Союз Советскик

Социалистическик

Республик

ОП ИСАНИЕ

ИЗЬ6РЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Лоно.знительное к авт. свид-ву (22) Заявлено 16.11.79 !21) 2873762, 2!)-02 с присоединением заявки Л >(23) ГIриорптет (5I ) М. Кл.

F 27 В 1<10

I 27 B 5>!04

Государственный комитет по делам изобретений и открытий

Опубликовано 15.08.81. 1>к>ллет(<и X" 30 13Òi3 (>fIV6.1 HI((»3il Il lIH оп((сi< IIIIH 25.08.81 (53) УДK 621.785, .51 002.5 (088.8) (72 ) Л (Зторь(«.3ооретен ия

А. H. Тарас<»3, В. С. Воробьев II 1 . E .. 1 ам:II( (71) Заяви1ель (54) III 3. ;TI-IËß 11ВЧ1> 1,1Я И;ЧИКО-ТЕ;1>МИЧ1 .Сh OH OhI (1>ОТКИ

Изобретение относится к термическому оборудованию, а именно к печам для цементации и нитроцементации.

Известна шахтная печь для химико-термической обработки, содержащая футеровilííólo нагревательную камеру с муфелем, крышку с устройством подачи карбюризат<>;>а в муфель. В качестве карбюризатора используют керосин, бензи((, синтии, триэтаноламин. Устройство подачи карбюризатора состоит из бачка и игольчатого клапана, позволяющего производить регулирование расхода карбюризатора. Для интенсификации пиролиза и перемешивания атмосферы на крышке печи установлен мотор с вентилятором. Сброс атмосферы и нейтрализация газа происходит через трубку сброса путем сжигания в виде факела. Предусмотрен также патрубок для отбора пробы газа из рабочего пространства. Уплотнение крышки печи и герметизация производится болтовым соединением и песочным затвором. Уплотнение в зоне работы вентилятора обеспечивается набивкой сальникового уплотнения (1)

Указанная шахтная печь имеет следующие недостатки: пиролиз карбюризатос

5ов в ц (ся при нерегулируемом избыточном давлении в муфеле печи, что приводит к повышенному образованию ажи и коксовид. ных продуктов тяжелых >,: лево.(орода в рабочем пространстве и в системах подачи карб оризатора в печь, а так.ке в системе сброса продуктов пир<>лиза через факел.

В резульгате неполного Ilffpo1(lçà атмосфера печи имеет нестабильный состав, при 900—

940 С замедляется процесс цементации, недостаточно равномерно идет насыщение на деталях в различных зонах муфеля. При проведении нитроцем нтации в интервале

560 †8 С с применением триэтаноламина образуются смо,чистые вещества. Засорение системы сброса приводит к погасанию факела, проникновению токсичных продук-!

5 тов пирол«за в помещен«(через сил«пиковые упло;I,åíèÿ вентилятора.

Цель изобретения — повышение скорости и рави< мерности днффузио I!«» о насыщения за счет увел I÷åflèÿ пол(<)TI I протекания процесса ппролиза в муфсле и((и, уменьшение са ж собр азов а н и я.

Поставленная цель достигается тем, что печь снаб. сна крепленными на крышке коаксиально расположенными экранами855350

УагуумРЛ Т ожгу фиг.5 (риг, ВНИИПИ Заказ 6880/54 Тираж 658 Подписное

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 гревательную камеру с муфелем, крышку с устройством, подачи карбюризатора в муфель, отличающаяся тем, что, с целью повышения полноты пиролиза, уменьшения сажеобразования в муфеле, печь снабжена укрепленными на крышке коаксиально расположенными экранами-распылителями и системой вакуумирования с ресивером, установленной в донной части муфеля.

2. Печь по п. 1, отличающаяся тем, что внутренний экран-распылитель выполнен в виде полого конуса, а наружныи — в ви1О де усеченного полого конуса с отверстием в вершине.

3. Печь по п. 1, отличающаяся тем, что, с целью ускорения очистки от сажистых образований, ресивер выполнен в виде цилиндра со съемным днищем.

Источники информации, принятые во внимание при экспертизе

1. Сатановский А. Г. и др. Нагревательные и термические печи в машиностроении.

М., «Металлургия», 1971, с. 182 — 184.
