Реферат

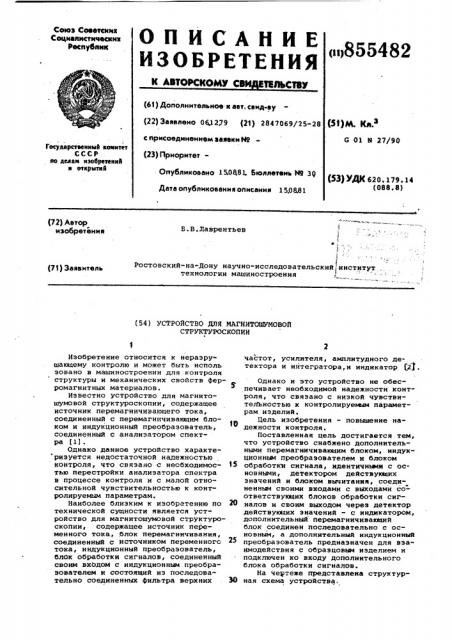

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Соеетсннх

Соцналнстнчесмнх

Реснублнк

<щ855482

К АВТОРСКОМУ С ТИЗЬСТВУ (б1) Дополнительное.к авт. санд-ву (22) Заявлено ОЯ.229 (21) 2847069/25-28

Р1 М. К з

С 01 Х 27/90 с арнеоеднненнвм заявки й9

Госуяарственнай комитет

СССР яо дыам изобретенн1 н открытий (23) ПрнорнтетОпубликовано 150681, Бюллетень Н9 39

Дата опубликования олисання 150881 (53) УДК 620. 179.14 (088.8) (72) Автор наобретення

Б.В.Лаврентьев

1

Ростовский-на-Дону научно-исследовательский институт..., технологии машиностроения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИАГНИТОШУИОВОЯ

СТРУКТУРОСКОПИИ

Изобретение относится к нераэрушающему контролю и может быть нсполь эовано в машиностроении для.контроля структуры и механических свойств ферромагнитных материалов.

Известно устройство для магнитошумовой структуроскопии, содержащее источник перемагничивающего тока, соединенный с перемагннчивающим блоком и индукционный преобразователь, соединенный с анализатором спектра (1) .

Однако данное устройство характе ризуется недостаточной надежностью контроля, что связано с необходимос- 15 тью перестройки анализатора спектра в процессе контроля и с малой относительной чувствительностью к контролируемым параметрам.

Наиболее близким к изобретению по 20 технической сущности является устройство для магнитошумовой структуроскопии, содержащее источник пере.менного тока, блок перемагничивания, соединенный с источником переменногс тока, индукционный преобразователь, блок обработки сигналов, соединенный своим входоМ с индукционным преобразователем и состоящий из последовательно соединенных фильтра верхних 30 частот, усилителя, амплитудного детектора и интегратора,и индикатор Я .

Однако и это устройство не обеспечивает необходимой надежности контроля, что связано с низкой чувствительностью к контролируемям параметрам иэделий.

Цель изобретения - повышение надежности контроля.

Поставленная цель достигается тем, что устройство снабжено дополнительными перемагничивающим блоком, индукционным преобразователем и блоком обработки сигнала, идентичными с основными, детектором действующих значений и блоком вычитания, соединенным своими входами с выходами соответствующих блоков обработки сигналов и своим выходом через детектор действующих значений — с индикатором, дополнительный перемагничивакмций блок соединен последовательно с основным, а дополнительный индукционный преобразователь предназначен для взаимодействия с образцовым изделием и подключен ко входу дополнительного блока обработки сигналов.

На чертеже представлена структурная схема устройства, 855482

Устройство содержит источник перемагничивающего тока, блоки 2 и

3 перемагничивания, соединенные меж-ду собой последовательно, и подключенные к источнику 1 перемагничивающего тока индукционные преобразователи 4 и 5, предназначенные соответственно для взаимодействия с контролируемым к образцовым иэделиями,блоки б и 7 обработки сигнала; каждый иэ которых соединен своим входом с соответствующим индукционным преобразователем, блок 6 обработки сигнала состоит иэ последовательно соединен" ных Фильтра 8 верхних частот, усилителя 9, детектора 10 и интегратора

11, а блок 7 обработки сигнала - из последовательно соединенных фильтра

12 верхних частот, усилителя 13, амплитудного детектора 14 к интегра" тора 15, блока 16 вычитания, соеди" ненного своими входами с соответствующими выходами блоков б и 7 обработки сигналов, а своим выходом через детектор 17 действующих значений с индикатором 18.

Устройство работает следующим образом.

При протекании тока церемагничивания от источника 1 по обмотке перемагничивающих блоков 2 и 3 происходит синфазное перемагничивание . контролируемого и образцового иэделий. Скачки Баркгауэена, возникающие при этом, наводят импульсы ЭДС в обмотках индукционных преобразователей 4 и 5, Эти ЭДС Фильтруются фильтрами 8 и 12 верхних частот (при этом подавляются дискретные компоненты спектра ЭДС " гармоники тока перемагничивания), усиливаются широкополосными усилителями 9 и 13, детектируются амплитудными детекторами 10 и 14, интегрируются интеграторами ll и 15 (при этом формируется огибающая текущего спектра магнитных шумов) и поступают на входы блока

16 вычитания, где происходит вычитание мгновенных значений текущих спектров магнитных шумов контролируемого и эталонного иэделий. Выходное напряжение блока 16 вычитания является мерой различия магнитных свойств контролируемого к образцо- вого иэделий. Это напряжение детектируется цетектором 17 действующих

=значений (квадратичным детектором) и поступает не индикатор 18, показа-. ния которого характеризуют свойства контролируемого изделия. Прк этом некоррелкрованность отдельных скачков Баркгаузена ке играет роли, так как вычитаются усредненные по множеству и по времени характеристики двух периодически нестационарных случайных процессов, а не сами случайные функции.

® устройство позволяет повысить надежность контроля, так как реализует диФФеренциальный принцип контро,ля, чувствительность которого всегда ,выше абсолютного..

Формула изобретения

39

«В

Устройство для магнитошумовой структуроскопии, содержащее источ-: ник неременноГо тока, блок перемагиичиванкя, соединенный с источником переменного тока, индукционный преобразователь, блок обработки сигналов, соединенный своим входом с индукционным преобразователем и состоящий из последовательно соединенных фильтра верхних частот, усилителя, амплитудного детектора к интегратора, а также индикатор, о т л и ч аю щ е е с я тем, что, с целью повышения надежности контроля, оно снабжено дополнительными перемагнкчивающим блоком, индукционным преобразователем и блоком обработки сигнала, идентичнымк с основньмк,. детектором действующих значений и блоком вычитания, соединенным своими входами с выходами соответствующих блоков обработки сигналов к своим выходом через детектор действующих значений — с индикатором, дополнительный перемагничивающий блок соединен последовательно с основным, а дополнительный индукционный преобразователь предназначен для взаимодействия с образцовым изделием и подключен кь входу дополнительного,блока обработки сигнала.

Источники информации, принятые. во внимание при экспертизе

1. Авторское свидетельство СССР

Р 461346, кл. 0 01 0 27/86, 1972.

2. Патент ГДР 9 71635, кл. 42 к 46/93, 1970 (прототип). с
