Способ контроля качества изделий

Способ контроля качества изделий

Иллюстрации

Показать все

Реферат



Союз Севетсимк

Соцмалнстмчесммк

Реснублмк

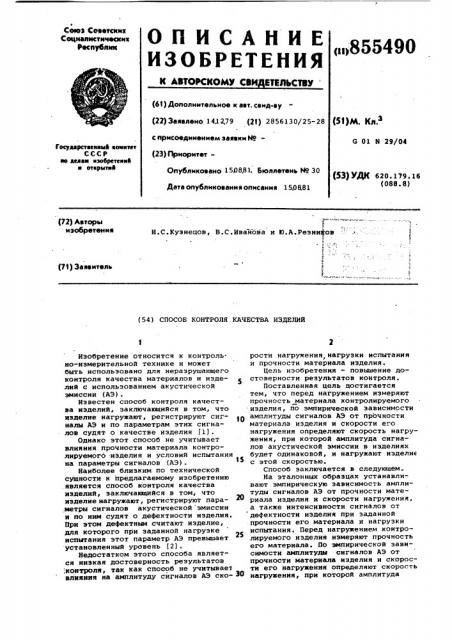

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТВЛЬСТВУ (61) Дополнительное к авт. свмд-ву (22) 3аявлемо 141279 (21) 2856130/25-28

„„855490 (53)М, Кл З с присоединением заявкм HPG 01 и 29/04

Госуяарственнмй комнтет

СССР ао ямам нзобретенкй я откритнб (23)ПрмормтетОпубликовамо 150881. Бюллетень Но. 30

{53) УДК 820.179.1б

{088. 8) Дата опублмковаммя описания 150881 .- . (Н.С.Кузнецов, В.С.Иванова и IO.À.ÐåýíèII(îâ

F, и

У

i (72) Авторы изобретения

{71) Эаявмтель (54) СПОСОБ КОНТРОЛЯ. КАЧЕСТВА ИЗДЕЛИЙ

Изобретение относится к контрольно-измерительной технике и может быть использовано для неразрушающего контроля качества материалов и изделий с использованием акустической эмиссии (АЭ).

Известен способ контроля качества изделий, заключающийся в том, что изделие нагружают, регистрируют сигналы АЭ и по параметрам этих сигналов судят о качестве изделия (1).

Однако этот способ не учитывает влияния прочности материала контролируемого иэделия и условий испытания на параметры сигналов (АЭ).

Наиболее близким по технической сущности к предлагаемому изобретению является способ контроля качества изделий, заключающийся в том, что изделие нагружают, регистрируют пара;метры сигналов акустической эмиссии и по ним судят о дефектности иэделия.

При этом дефектным считают иэделие, для которого при заданной нагрузке испытания этот параметр АЭ превышает установленный уровень (2).

Недостатком этого способа является низкая достоверность результатов

;:контроля, так как способ не учитывает влияния йа амплитуду сиГналов АЭ скорости нагружения, нагрузки испытания и прочности материала изделия.

Цель изобретения - повышение достоверности результатов контроля.

Поставленная цель цостигается тем, что перед нагружением измеряют прочность материала контролируемого .изделия, по эмпирической зависимости амплитуды сигналов АЭ от прочности материала иэделия и скорости его нагружения определяют скорость нагружения, при которой амплитуда сигналов акустической эмиссии в изделиях будет одинаковой, и нагружают изделие с этой скоростью.

Способ заключается в следующем..

На эталонных образцах устанавливают эмпирическую зависимость амплитуды сигналов АЭ от прочности мате2О риала иэделия и скорости нагружения, а также интенсивности сигналов от дефектности иэделия при заданной прочности его материала и нагрузки испытания. Перед нагружением контролируемого изделия измеряют прочность

его материала. По эмпирической зависимости амплитуды сигналов АЭ от прочности материала иэделия и схорости его нагружения определяют скорость нагружения, ри которой амплитуда

855490

Формула изобретения

Составитель K.Õèëêîâ редуктор К.Волощук Техред С. Мигунова Корректор В.Вутяга

Заказ 6895/60 Тираж 907 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент, г.ужгород, ул.Проектная, 4 сигналов АЭ в контролируемом нб@елйи ,такая же, ках и в изделии с заданной прочностью. Нагружают иэделие с этой скоростью и одновременно с нагружеЬ ннем до нагрузки испытания регистриуют интенсивность сигналов АЭ. Срав нивают интенсивность сигналов АЭ в контролируемом иэделии при этой скорости нагружения с эмпирической зависимостью интенсивности АЭ от дефектности иэделия и судят о его качестве.

Способ контроля качества изделий, заключающийся в том, что изделие нагружают, регистрируют параметры сигналов акустической эмиссии и по ю ннм судят о дефектности изделия, о т л и ч а ю щ н и с я тем, что, с целью повыщения достоверности результатов контроля, перед нагружением измеряют рочность материала конт» ролируемого иэделия, по эмпирической зависймости амплитуды сигналов акустической эмиссии от прочности материала иэделия и скорости его нагружения определяют скорость нагружения, при которой амплитуда сигналов акустической эмнссии в изделиях будет одинаковой, и нагружают изделие с этой скоростью.

Источники информации, принятые во внимание при экспертизе

1э 1. Авторское свидетельство СССР ,9 347567, кл. С 01 N 29/04, 1977.

2; Дефектоскопия, 1974, 1 2, с.142-144 (прототип).
