Реферат



Союз Советских

Социапнстических

Респубпнк

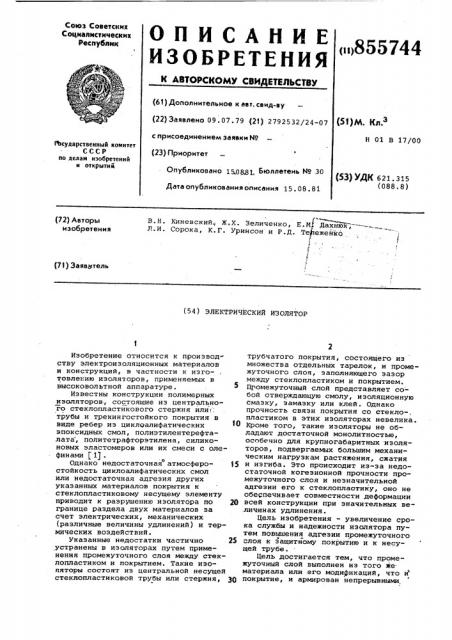

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()855744 (61) Дополнительное к авт. свид-ву (22) Заявлено 09. 07. 79 (21) 27925 32/24-07 р )м. кл.з с присоединением заявки N9 (23) Приоритет

Н 01 В 17/00 рЬсударственныя комитет

СССР по делая изобретений н открытий

Опубликовано 150881, Бюллетень Ì9 30

Дата опубликования описания 15. 08 ° 81 (53) УДК 821.S15 (088.8) В.Н. Киневскии, Ж.X. Зенииенкс, Е.М дакнек,----., Л. И. Сорока, К. Г. Уринсон и Р.Л. Те тежейко (i (72) Авторы изобретения (7! ) Заявитель (54 ) ЭЛЕКТРИЧЕСКИЙ ИЗОЛЯТОР

Изобретение относится к производ" ству электроизоляционных материалов и конструкций, в частности к изготовлению изоляторов, применяемых в высоковольтной аппаратуре.

Известны конструкции полимерных изоляторов, состоящие иэ центрального стеклопластикового стержня или : трубы и трекингостойкого покрытия в виде ребер из циклоалифатических эпоксидных смол, полиэтилентерефталата", политетрафторэтилена, силиконовых эластомеров или их смеси с олефинами (1) .

Однако недостаточная атмосферо- 15 стойкость циклоалифатических смол или недостаточная адгезия других указанных материалов покрытия к стеклопластиковому несущему элементу приводит к разрушению изолятора по 20 границе раздела двух материалов эа счет электрических, механических (различные величины удлинений) и термических воздействий. указанные недостатки частично 25 устранены в изоляторах путем применения промежуточного слоя между стеклопластиком и покрытием. Такие изоляторы состоят из центральной несущей стеклопластнковой трубы или стержня, З() трубчатого покрытия, состоящего из множества отдельных тарелок, и промежуточного слоя, заполняющего зазор между стеклопластиком и покрытием.

Промежуточный слой представляет со бой отверждающую смолу, изоляционную смазку, замазку или клей. Однако прочность связи покрытия со стекло-, пластиком в этих изоляторах невелика.

Кроме того, такие изоляторы не обладают достаточной монолитностью, особенно для крупногабаритных изоляторов, подвергаемых большим механическим нагрузкам растяжения, сжатия и изгиба. Это происходит из-за недостаточной когезионной прочности промежуточного слоя и незначительной адгеэии его к стеклопластику, оно не обеспечивает совместности деформации всей конструкции при значительных ве.личинах удлинения.

Цель изобретения — увеличение срока службы и надежности изолятора путем повышения адгеэии промежуточного слоя к защитному покрытию и к несущей трубе.

Цель достигается тем, что промежуточный слой выполнен из того же материала или его модификаций, что и покрытие, и армирован непрерывными, 855744 пряжение в исходном состоянии, кВ

После выдержки

10 сут. при

40 Й 2оС во влагокамере,кВ

Напряжень усть электрического поля вдоль. оси, соответствующая пробою, кВ/см

1Трекингостойкость

85

85

20,8 23

200 300

14,9

180 нитями, например стеклянными или полимерными, расположенными танген" циально или спирально-перекрестно вокруг несущей трубы °

При этом промежуточный армированный слой и несущая труба могут быть выполнены ребристыми.

На фиг. 1-3 представлены различные варианты исполнения конструкции изолятора.

Изолятор состоит из центральной несущей стеклопластиковой трубы 1, которая может иметь установленные на концах металлические фланцы 2 для его монтажа, промежуточного слоя 3

И наружной ребристой поверхности 4.

При установке фланца последний крепится непосредственно к трубе и перекрывает промежуточный слой и наружное покрытие. Центральная стеклопластиковая труба обладает высокой механической и электрической прочностью и воспринимает действующие на изолятор механические нагрузки и внутреннее давление газа, трансформаторного масла и т.д. В качестве материала наружного покрытия используют ся трекингостойкие полимерные материалы. Промежуточный слой представ ляет собой тот же полимерный трекингостойкий материал, что и покрытие (или часть композиции покрытия), армированный непрерывными стеклонитями, расположенными тангенциально или перекрестно под углом армирова ния трубы.

В частности, в качестве трекингостойкого полимерного материала покрытия и промежуточного слоя могут применяться селиконовые эластомеры, например компаунд КЛСЕ, отверждаемый метилтриацетоксисиланом или 50Ъ раствором дибутилдитаурата олова в этилсиликате; фторлоновые лаки для промежуточного слоя и фторопласт Ф-32 для наружного покрытия.

С целью повышения электрической прочности и влагостойкости промежуточного слоя армирующий материал может быть предварительно покрыт эпоксидным компаундом или кремнийоргани® ческим веществом, например метилацетоксисиланом. Армирование промежуточного слоя приводит к повышению его когезионной прочности, а за счет натяжения арматуры увеличивается стеt$ пень обжатия центральной несущей стеклопластиковой трубы, что приводит, с одной стороны, к повышению адгезии промежуточного слоя к стек лопластику и, с другой стороны, к щ полной передаче деформаций, возникающих в трубе, промежуточному сло и наружному покрытию.

Однородность полимерной компози ции промежуточного слоя и покрытия обеспечивает надежное их соединение.

Изолятор, представленный на фиг. 2, имеет промежуточный слой в виде ребристой поверхности. Такой изолятор обладает повышенной меха- нической прочностью ребер за счет их

ЗО армирования. В изоляторе, представ ленном на фиг.3, стеклопластиковая труба выполнена заодно с ребрами, что повышает механическую прочность всей конструкции.

Электрйческие свойства предлагаемых изоляторов представлены в табли855744 иг. 2

ВНИИПИ Заказ 6924/73 Тираж 784 Подписное

Филиал ППП "Патент", г. ужгород. ул. Проектная, 4

Qo данным таблицы видно, что применение арьжровЬнного промежуточного слоя повышает электрические свойства иэолятора.

Предлагаемый изолятор обеспечивает монолитность конструкции, отсут;ствие расслоения под действием меха,нических и термических нагрузок и на дежность в эксплуатации.

Формула изобретения 10

1. Электрический изолятор с ребрами, включающий центральную несущуь стеклопластиковую трубу, промежуточный слой и трекингостойкое защитное г5 полимерное покрытие, о т л и ч а ющ и и с и тем, что, с целью увеличения срока службы и надежности изолятора путем повышения адгезии () t промежуточного слоя к защитному покрытию и к несущей трубе, промежуточный слой выполнен иэ того же материала или его модификаций, что и покрытие, и армирован непрерывными нитями, например стеклянными или . полимерными, расположенными тангенциально или спирально-перекрестно вокруг несущей трубы.

2. Изолятор по п.i, о т л И" ч а ю шийся тем, что промежуточный армированный слой выполнен ребристым.

3. Изолятор по пп. 1 и 2, о т л ич а ю щ и и с я тем, что несущая труба выполнена ребристой.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ Р 1665490 кл. Н 01 В 17/02, 1965.
