Реферат



Союз Совеикик

Социалистическик

Республик

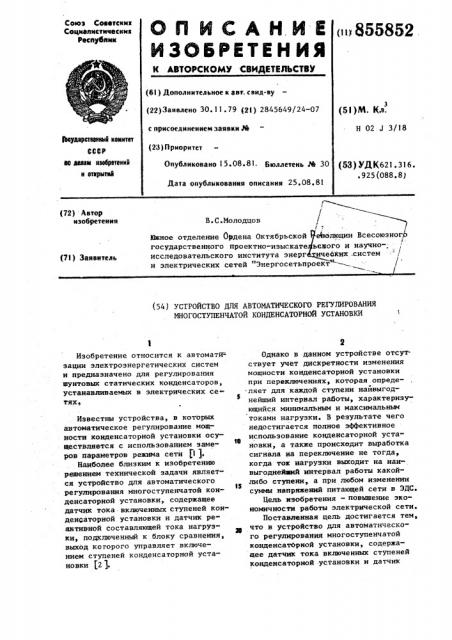

ОП ИГРАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ rrr855852 (61) Дополнительное к авт. свид-ву (22)Заявлено 30. 11.79 (21) 2845649/24-07 с присоединением заявки М (23) Приоритет (5! )М. Кл .

Н 02 J 3/18

lhef¹apctaeea6 кв@итвт

СССР в0 №мам взебрвтений н еткрытвй

ОпУбликовано 15. 08. 81. Бкъллетень . 30

Дата опубликования описания 25. 08. 81 (53) Уд К621. 316.

° 925 (088. 8) ю

/ р (72) Автор изобретения

В.С.Молодцов

Юкное отделение ОРдена Октябрьской государственного проектно-изыскате исследовательского института энерг и электрических сетей "Энергосетьп ции Всес о и научно-. их .систем (71) Заявитель (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

МНОГОСТУПЕНЧАТОЙ КОНДЕНСАТОРНОЙ УСТАНОВКИ

Изобретение относится к автоматй= зации электроэнергетических систем и предназначено для регулирования шунтовых статических конденсаторов, устанавливаемых в электрических сетях»

Известны устройства, в которых автоматическое регулирование мощности конденсаторной установки осуществляется с использованием замеров параметров режима сети 1 ).

Наиболее близким к изобретению решением технической задачи является устройство для автоматического регулирования многоступенчатой конденсаторной установки, содержащее датчик тока включенных ступеней конденсаторной установки и датчик реактивной составляющей тока нагрузки, подключенный к блоку сравнения, выход которого управляет включением ступеней конденсаторной установки (21.

Однако в данном устройстве отсут. ствует учет дискретности изменения мощности конденсаторной установки при переключениях, которая определяет для каждой ступени найвыгоднейший интервал работы, характеризующийся минимальным и максимальным токами нагрузки. В результате чего недостигается полное эффективное использование конденсаторной уста11 ковки, а также происходит выработка сигнала на переключение не тогда, когда ток нагрузки выходит на иаивыгоднеФинй интервал работы какой!

5 либо ступени, а при любом изменении суммы напряжений питающей сети в ЭДС.

Цель изобретения — повышение экономичности работы электрической сети.

Поставленная цель достигается тем, З, что в устройство для автоматического регулирования многоступенчатой конденсаторной установки, содержащее датчик тока включенных ступеней конденсаторной установки и датчик

855852

) Ql где 7,, 1 ;.и I .— токи конденсаторной установки соИзмерительный орган системы ав- рд томатического регулирования (фиг, 1) состоит из двух датчиков тока — датчика 1 реактивной составляющей. тока нагрузки У ни датчика 2 токов включенных ступеней конденсаторной установки 3, например 1 (см. фиг,.3)., который подается на вход масштабного блока 4, в котором вычисляют к, 3<.,<смежных ступеней. Значения токов трех ступеней с выхода зо масштабного блока 4 подаются, на вход сумматора 5, в котором формируются, согласно закона регулирования, и поступают на его выход величины токов ;,и i,, ограничивающие наит1, т1

ФДМ выгоднейший ийтервал работы j-ой ступени (за iòpûæoâàíêàÿ область на фиг. 3),. На вход сравнительного блока состоящего (см фиг. 2) иэ двух релейных пороговых элементов (7 и 8) и логи-.;.. :-кого элемента 9,И, подаются зн"-„..:. ::-;, шоков Х, „,,,(„и 1рПри несоответствии значения урн интер=валу работы j-ой ступени происходит выработка сигнала на переключение конденсаторной установки и корректировку коэффициентов передачи масштабного блока, Для каждой ступени конденсаторной

ycTBHoBKÿ Рассчитывают учитьвая дискретныи характер изменения мощности, наивыгоднейший интервал работы, используя для вычислений минимального и максимально"o значений, ограничивающих интервал токов„ закон регулирования и измеряемые значения токов кон- -"> денсаторнсй установки.

Измеряют реактивную составляющую тока нагрузки и сравнивают ее с наимальное эначения ти.

Использование данного закона регулирования минимизирует в каждый мо35 мент времени реактивную составляющую активных потерь мощности в электрической сети.

В случае несоответствия величины

1 закону регулирования происходит

4О выработка сигнала на включение k-oA ступени„если j,< 1 „ или +ой ступени, если Ip y 1. „О. .

Автоматическое регулирование многоступенчатой конденсаторной установс ки обеспечивает, за счет учета дискретности изменения мощности при переключениях ступеней дополнительное уменьшение, величины реактивной составляющей .активных потерь мощности в электрической сети и, как следствие, повьппение экономичности ее работы, Формула изобретения реактивной составляющей тока нагрузки, подключенный к блоку сравнения ( выход которо "о управляет включением ступеней к знченсаторной установки, введены последовательно соединенные масштабный блок и сумматор, выходы которого подключены к блоку сравнения один выход масштабного блока подключен к датчику тока включенных ступеней, второй выход — к выходу блока сравнения.

На фиг. I показана структурная схема системы автоматического регу— лирования, на фиг. 2 — то же, сравнительного алака. системы автомати-ческого регулирования; на фиг-. 3 диаграмма, поясняющая работу системы при заданном способе регулирования выгоднейшим интервалом находящейся в работе ступени, в случае несоответствия происходит выработка сигнала на переключение конденсаторной установки.

Закон регулирования по предлагаемому способу выражается формулой

1К + кк . Р .) "-К ->v.)

2 2R " > 2 2К ответственно при работе j --ой ступени и смежньгх с ней высшей 4 -ой и низшей k-oA no мощности ступеней; и 1 — соответственно миФах нимальное и максиреактивной составляющей тока нагрузки, ограничивающие наивыгоднейший ин тервал работы j-ой ступени конденсаторной установки; соответственно коэффициент потерь в конденсаторах и сопротивление питающей сеУстройство для автоматического регулирования многоступенчатой конден—

55852

5 8 саторной установки, содержащее датчик тока включенных ступеней конденсаторной установки и датчик. реактивной составляющей тока нагрузки, подключенный к блоку сравнения, выход которого управляет включением ступеней конденсаторной установки, о т— л и ч а ю щ е е с я тем, что, с целью повьппения экономичности работы электрической сети, в него введены последовательно соединенные масштабный блок и сумматор, выходы которого подключены к блоку сравнения, один вход масштабного блока подключен к датчику тока включенных ступеней второй вход — к выходу блока сравнения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

И 40У296, кл. Н 02 J 3/18, 1971.

10 2. Устройство автоматическое типа АРКОН-1. Техническое описание и инструкция по эксплуатации.
