Реферат

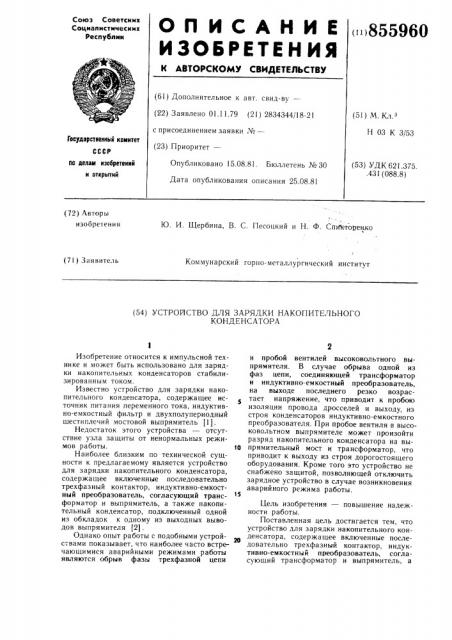

Союз Советскык

Соцналнстнческнх

Республнк

ОЛ ИСАНИЕ

ИЗЬБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<»>855960 (61) Дополнительное к авт. свид-ву— (22) Заявлено 01.11.79 (21) 2834344/18-21 с присоединением заявки №вЂ” (23) Приоритет— (51) М. К.

Н 03 К 3/53

Гасударственный камнтет

Опубликовано 15.08.81. Бюллетень № 30

Дата опубликования описания 25.08.81 (53) УДК 621.375..43 I (088.8) Il0 делам нзабретеннй и открытий (72) Авторы изобретения

1О. И. Щербина, В. С. Песоцкий и Н. Ф. Сп гкторенко

Коммунарский горно-металлургический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАРЯДКИ НАКОПИТЕЛЬНОГО

КОНДЕНСАТОРА

Изобретение относится к импульсной технике и может быть использовано для зарядки накопительных конденсаторов стабилизированным током.

Известно устройство для зарядки накопительного конденсатора, содержащее источник питания переменного тока, индуктивно-емкостный фильтр и двухполупериодный шестиплечий мостовой выпрямитель (1).

Недостаток этого устройства — отсутствие узла защиты от ненормальных режимов работы.

Наиболее близким по технической сущности к предлагаемому является устройство для зарядки накопительного конденсатора, содержащее включенные последовательно трехфазный контактор, индуктивно-емкостный преобразователь, согласующий трансформатор и выпрямитель, а также накопительный конденсатор, подключенный одной из обкладок к одному из выходных выводов выпрямителя (2).

Однако опыт работы с подобными устройствами показывает, что наиболее часто встречающимися аварийными режимами работы являются обрыв фазы трехфазной цепи и пробой вентилей высоковольтного выпрямителя. В случае обрыва одной из фаз цепи, соединяющей трансформатор и индуктивно-емкостный преобразователь, на выходе последнего резко возрастает напряжение, что приводит к пробою изоляции провода дросселей и выходу, из строя конденсаторов индуктивно-емкостного преобразователя. При пробое вентиля в высоковольтном выпрямителе может произойти разряд накопительного конденсатора на вы lQ прямительный мост и трансформатор, что приводит к выходу из строя дорогостоящего оборудования. Кроме того это устройство не снабжено защитой, позволяющей отключить зарядное устройство в случае возникновения аварийного режима работы.

Цель изобретения — повышение надежности работы.

Поставленная цель достигается тем, что устройство для зарядки накопительного конденсатора, содержащее включенные последовательно трехфазный контактор, индуктивно-емкостный преобразователь, согласующий трансформатор и выпрямитель, а гося трансформатора подключена к входу триггера, выход которого подключен к входу логического блока, выход которого через индикационный блок подключен к реагирующему элементу, информационный выход которого подключен к управляющему входу трехфазного контактора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 372655, кл. Н 03 К 3/53, 1973.

2. Авторское свидетельство СССР № 565388, кл. Н 03 К 3/53, 1977 (прототип). фИап Н гц Му

Lp Ьх

О Бык

Фи. Г

Редактор И. Касарда

Заказ 6963!84

Р ср. ср.З ц,Ну у Ре у

Цй и Eeeynuqg

ГСоставитель H. Чорба

Техред Л. Войкас Корректор G. Билак

Тираж 988 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП кПатентъ, г. Ужгород, ул. Проектная, 4
