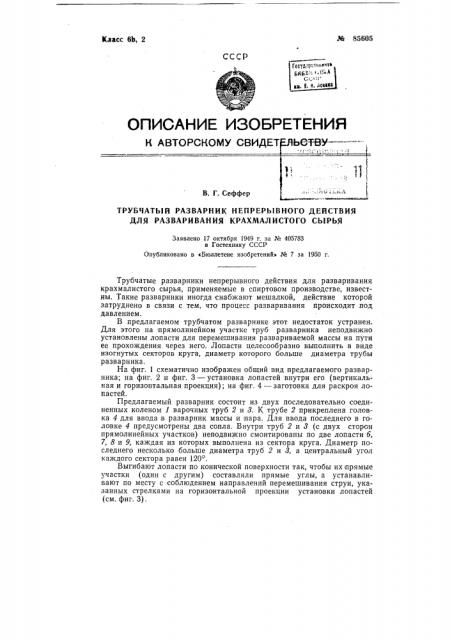

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ТРУБЧАТЫЙ РАЗВАРНИК НЕПРЕРЬ1ВНОГО ДЕЙСТВИЯ

ДЛЯ РАЗВАРИВАНИЯ КРАХМАЛ ИСТОГО СЫРЬЯ

Заявлено 17 октября 1949 г. за № 405783 в Гостехнику СССР

Оиубликовано в «Бюллетене изобретений» № 7 за 1950 ã.

Трубчатые разварники непрерывного действия для разваривания крахмалистого сырья, применяемые в спиртовом производстве, известны. Такие разварники иногда снабжают мешалкой, действие которой затруднено в связи с тем, что процесс разваривания происходит под давлением.

В предлагаемом трубчатом разварнике этот недостаток устранен.

Для этого на прямолинейном участке труб разварника неподвижно установлены лопасти для перемешивания развариваемой массы на пути ее прохождения через него. Лопасти целесообразно выполнить в виде изогнутых секторов круга, диаметр которого больше диаметра трубы разварника.

На фиг. 1 схематично изображен общий вид предлагаемого разварника; на фиг. 2 и фиг. 3 — установка лопастей внутри его (вертикальная и горизонтальная проекция); на фиг. 4 — заготовка для раскроя лопастей.

Предлагаемый разварник состоит из двух последовательно соединенных коленом 1 варочных труб 2 и 8. К трубе 2 прикреплена головка 4 для ввода в разварник массы и пара. Для ввода последнего в головке 4 предусмотрены два сопла. Внутри труб 2 и 8 (с двух сторон прямолинейных участков) неподвижно смонтированы по две лопасти б, 7, 8 и 9, каждая из которых выполнена из сектора круга. Диаметр последнего несколько больше диаметра труб 2 и 8, а центральный угол каждого сектора равен 120о.

Выгибают лопасти по конической поверхности так, чтобы их прямые участки (один с другим) составляли прямые углы, а устанавливают по месту с соблюдением направлений перемешивания струи, указанных стрелками на горизонтальной проекции установки лопастей (см. фиг. 3), № 85605 б

Фиг. 4

Ю

Фиг. 3
